Pivot de bâti porteur d'unité de coupe (x 1) –

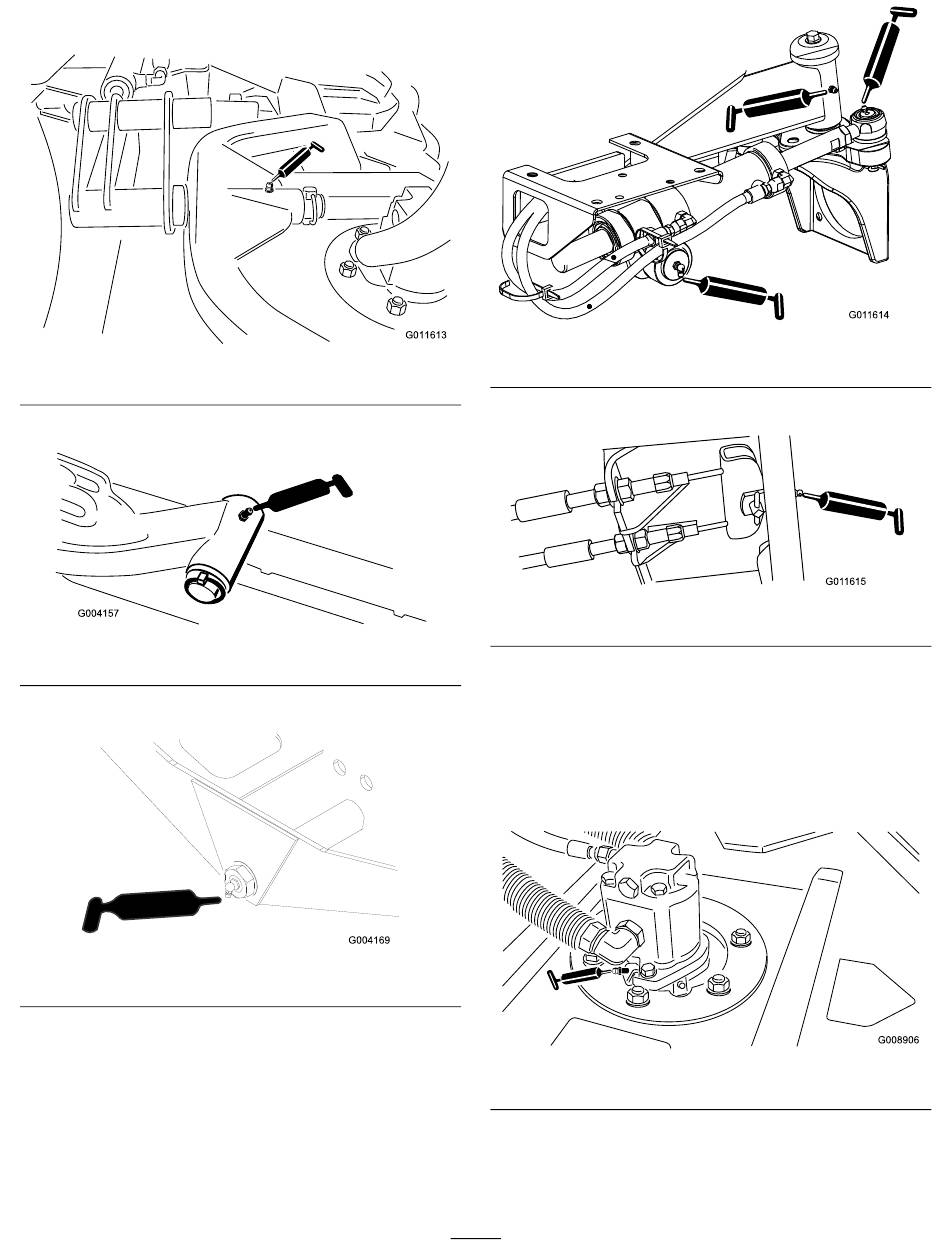

Figure 66
•
Axe de pivot des bras de levage (x1) –
•
Pivot de direction d'essieu (1) –
•
Rotules de vérin de direction (2) et essieu arrière
(1) – Figure 69
Figure 66
Figure 67
Figure 67
Figure 68
Figure 68
g011613
•
Pédale de frein (1) –
g004157
•
Roulements d'axes de pivots des unités de coupe
(2 par unité de coupe) –
Remarque:
des graisseurs, selon le plus accessible. Injectez
de la graisse dans le graisseur jusqu'à ce qu'elle
commence à ressortir au bas du logement de l'axe
(sous l'unité de coupe).
g004169
•
Roulements de rouleau arrière (2 par unité de
coupe) – Figure 72
