CAME GGT40AGS Manuel D'installation page 8

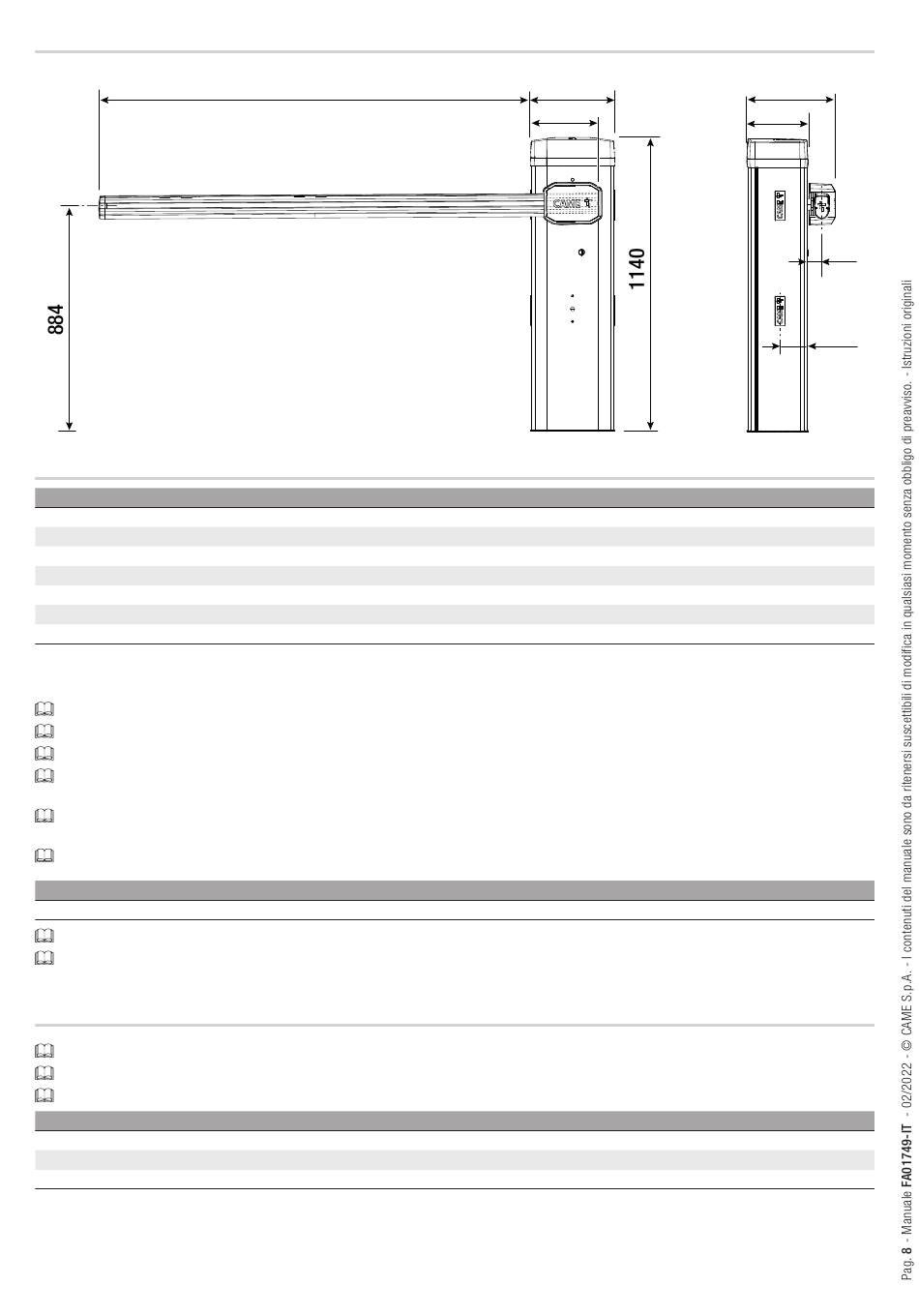

Dimensioni
Tipi di cavi e spessori minimi
Lunghezza del cavo (m)
Alimentazione 230 V AC
Alimentazione 120 V AC
Lampeggiatore 24 V AC/DC
Fotocellule TX
Fotocellule RX
Elettroblocco 24 V DC
Dispositivi di comando
*n° = vedi istruzioni di montaggio del prodotto - Attenzione: la sezione del cavo è indicativa perché varia in funzione della potenza del motore e della
lunghezza del cavo.
Per il collegamento dell'antenna, utilizzare cavo tipo RG58 (consigliato fino a 5 m).
Per posa in ambiente esterno, utilizzare cavi con proprietà almeno equivalenti a quelli di tipo H05RN-F (con designazione 60245 IEC 57).
Per posa in ambiente interno, utilizzare cavi con proprietà almeno equivalenti a quelli di tipo H05VV-F (designazione alla 60227 IEC 53).
Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi sulla base dell'effettivo assorbimento dei
dispositivi collegati e secondo le prescrizioni indicate dalla normativa CEI EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella deve essere riconsiderato sulla base degli
assorbimenti e delle distanze effettive. Per i collegamenti di prodotti non contemplati in questo manuale fa fede la documentazione allegata ai prodotti stessi.
Per il collegamento abbinato e CRP, utilizzare cavo tipo UTP CAT5. Lunghezza massima 1000 metri.
Lunghezza del singolo ramo (m)
Cavo bus
La somma totale dei rami può essere al massimo pari a 150 m.
Il cavo non può essere schermato.
Resistenza al vento
Nella tabella è indicata la resistenza dell'asta al carico del vento.
Il dato è riconducibile solo all'asta e non si riferisce ad alcun accessorio applicabile.
Classe di resistenza in riferimento alla normativa EN 13241.
Tipo
Classe resistenza
Pressione del vento [Pa]
Velocità massima vento [km/h]
max. 4000
3G x 1,5 mm²
3G x 1,5 mm²
2 x 1 mm²
2 x 0,5 mm²
4 x 0,5 mm²
2 x 1 mm²
*n° x 0,5 mm²
326
258
fino a 20
Asta 3,2 m
5
1500
190
340
237
da 20 a 30
3G x 2,5 mm²
3G x 2,5 mm²
2 x 1 mm²
2 x 0,5 mm²
4 x 0,5 mm²
2 x 1 mm²
*n° x 0,5 mm²
max 50 m
2 x 1 mm²
Asta 4,2 m
4
900
145
59
107
