1
Accès de câble
épais: retirez l'un des
c a p u c h o n s
d e
plastiques au choix (1
sur 4).
Options de positionnement des
serre-câbles
Pour câble
Pour câble épais
fin
(serre-câble inversé)
Introduisez le câble d'alimentation dans le passage voulu (cf.
étape 1), acheminez-le vers l'unité d'alimentation électrique
et reliez ses 2 fils à la barrette de connexion électrique à l'aide
d'un tournevis. Fixez le câble avec son serre-câble (cf. aussi
étape 2 – ce serre-câble est réversible pour s'adapter à un
câble épais ou fin) et refermez le couvercle de sécurité.
Branchement électrique aux USA seulement
Reliez le transfo au connecteur
correspondant du couvercle.
* Ne faites pas passer le câblage dans cette partie afin de permettre la fermeture correcte de la centrale.
D-302835
Extraction du serre-câble d'alimentation électrique
Branchement électrique (sauf USA)
Couvercle
de sécurité
1

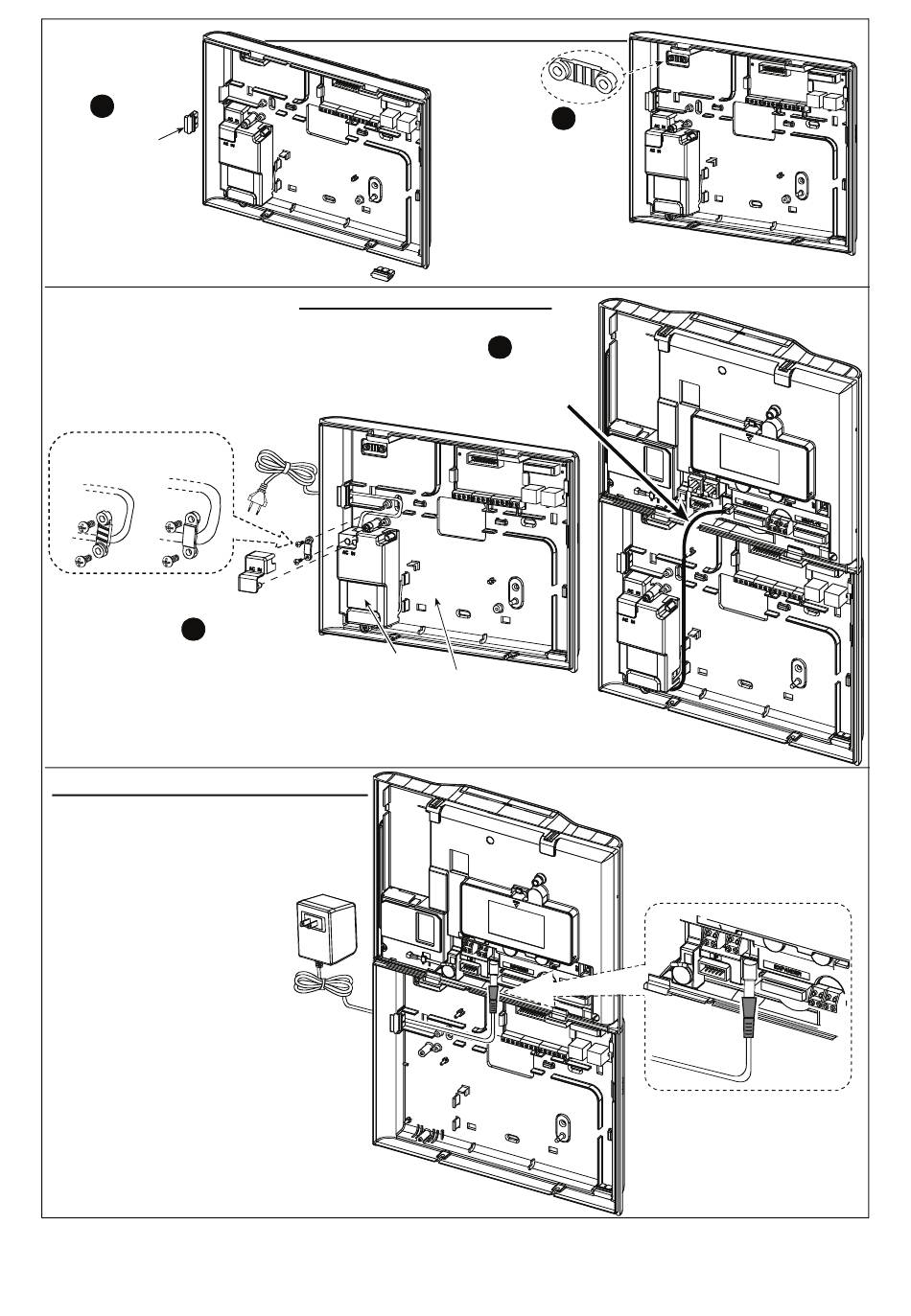

Figure 3.10 – Branchement du câble d'alimentation
Sortez le serre-câble
pour usage dans la
prochaine étape.
2
Reliez le câble de sortie
électrique au connecteur
d'alimentation du couvercle
Unité
d'alimentation
(*)
électrique
2
9
