Entretien des freins

Réglage du contacteur
de sécurité du frein de
stationnement
1. Arrêtez la machine, placez la commande de relevage du
plateau de coupe en position de verrouillage au point
mort, serrez le frein de stationnement et enlevez la clé
de contact.
2. Retirez les boulons de fixation du panneau avant et
déposez le panneau (Figure 52).
2
1

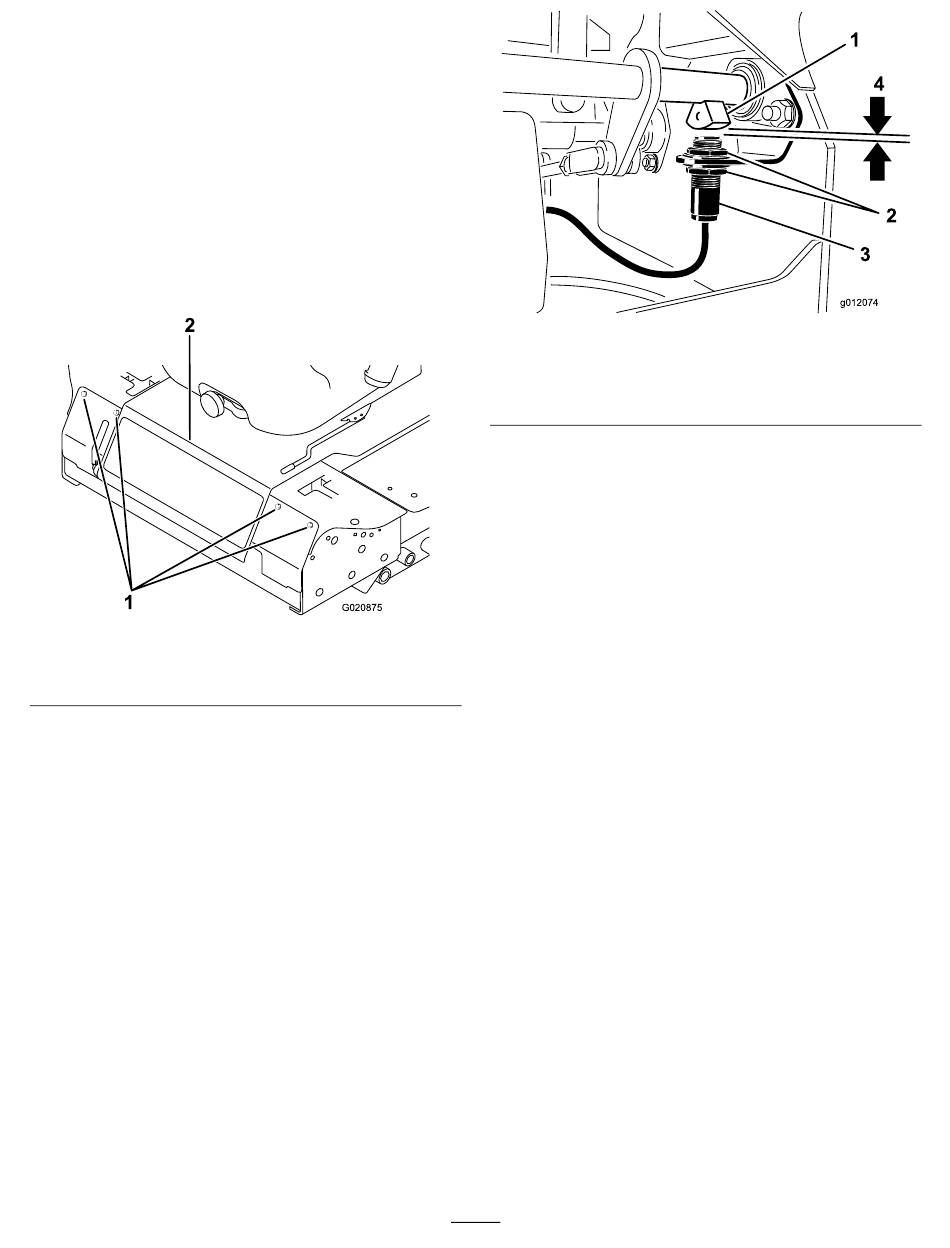

Figure 52
1. Boulons
2. Panneau de commande
3. Desserrer les 2 écrous de blocage qui fixent le
contacteur de sécurité du frein de stationnement au
support.
1. Capteur d'arbre de frein
2. Écrous de blocage
4. Montez ou descendez le contacteur sur le support
5. Resserrez les écrous de blocage du contacteur.
6. Vérifiez le réglage comme suit :
G020875
7. Montez le panneau de avant.
50
Figure 53
jusqu'à ce que le capteur d'arbre de frein et le plongeur
du contacteur soient distants de 3,9 mm(Figure 53).
Remarque: Le capteur d'arbre de frein ne doit pas
toucher le plongeur du contacteur.
A. Le frein de stationnement doit être serré et le
siège du conducteur être vide. Mettez le moteur
en marche.
B. Placez les leviers de commande de déplacement
en position de verrouillage au point mort.
Le moteur doit s'arrêter. Si ce n'est pas le cas,
vérifiez à nouveau le réglage du contacteur.
3. Contacteur de sécurité du
frein de stationnement
4. 3,9 mm
