Proline 100 EtherNet/IP
3.
Serrer fermement l' e nsemble des vis du boîtier et du couvercle à visser.
4.
Serrer fermement les presse-étoupe.
5.

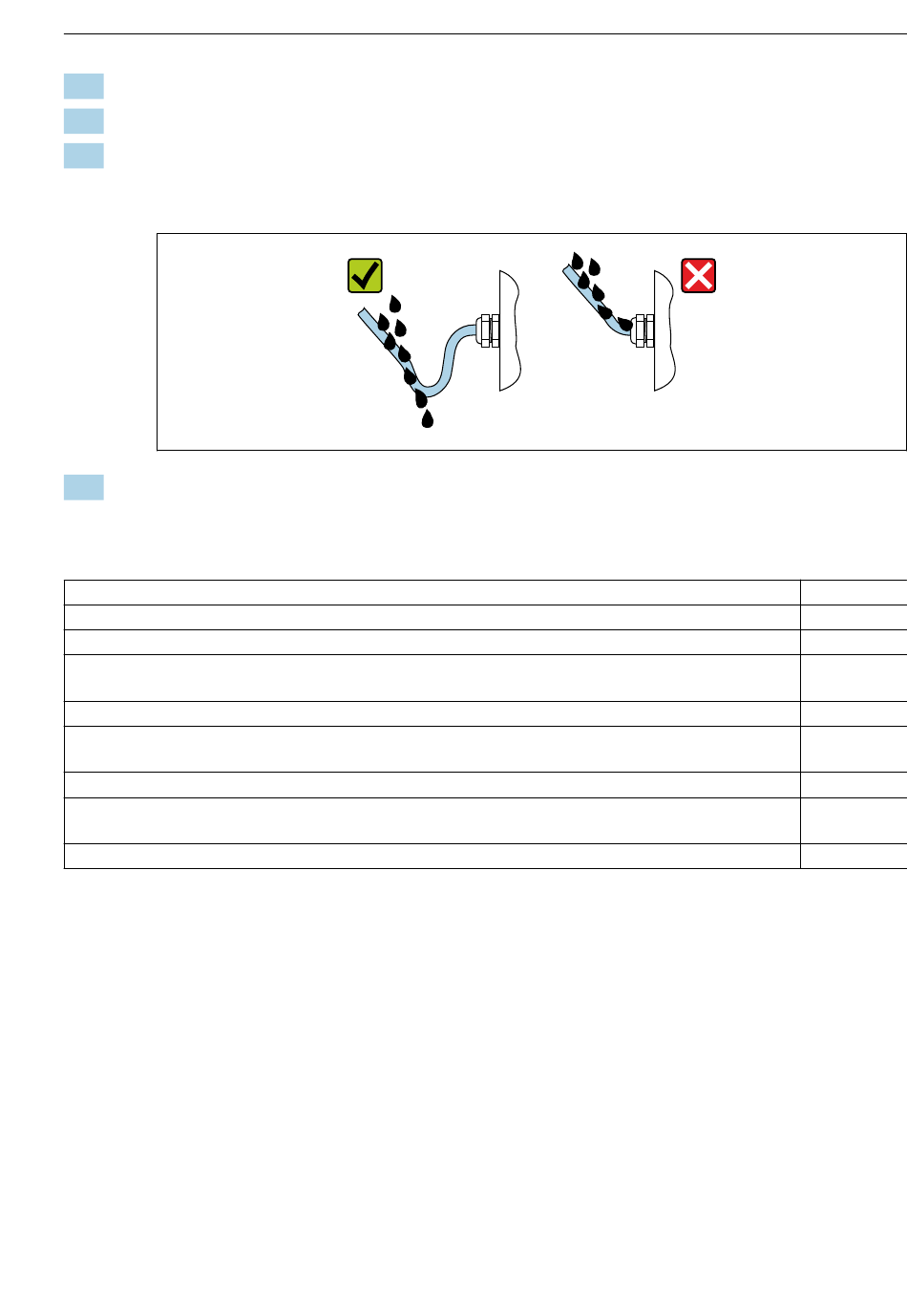

Afin d' e mpêcher la pénétration d' h umidité dans l' e ntrée de câble :
Poser le câble de sorte qu' i l forme une boucle vers le bas avant l' e ntrée de câble ("piège à
eau").
6.
Utiliser des bouchons pour les entrées de câble inutilisées.
5.6
Contrôle du raccordement
L' a ppareil et le câble sont-ils endommagés (contrôle visuel) ?
Les câbles utilisés répondent-ils aux exigences→ 11?
Les câbles montés sont-ils exempts de toute traction ?
Tous les presse-étoupe sont-ils montés, serrés et étanches ? Chemin de câble avec "piège à eau"
→ 18 ?
Selon la version de l' a ppareil : tous les connecteurs sont-ils fermement serrés ?
La tension d' a limentation concorde-t-elle avec les indications sur la plaque signalétique du transmetteur
?
L' o ccupation des bornes ou l' a ffectation des broches du connecteur → 13 sont-elles correctes ?
Si une tension d' a limentation est présente, la LED d' a limentation sur le module électronique du
transmetteur est-elle verte ?
Selon la version de l' a ppareil, le crampon de sécurité ou la vis de fixation sont-ils correctement serrés ?
Endress+Hauser
Raccordement électrique
A0029278
19
