Information technique

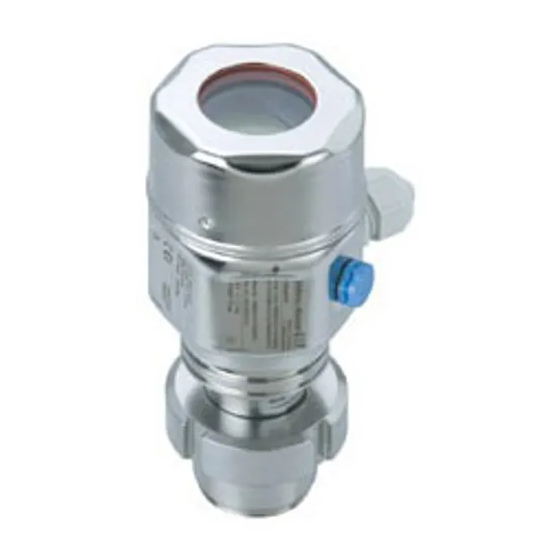

Deltapilot M FMB50/51/52/53
Mesure de niveau par pression hydrostatique
Transmetteur de pression avec cellule CONTITE
étanche et stable à long terme; Communication HART.
TI00437P/14/FR/13.10
TM
Domaines d'application
Le transmetteur de pression hydrostatique est utilisé
pour les applications suivantes :
• Mesure de niveau par pression hydrostatique dans les
fluides et les produits pâteux dans tous les domaines
des industries de process, pharmaceutiques et agro-
alimentaires
• Mesure de niveau, de volume ou de masse dans les
liquides
Principaux avantages
• Bonne reproductibilité et stabilité à long terme
• Rangeabilité 100:1
• Cellule de mesure CONTITE
close :
– Résistance à la condensation et aux variations
climatiques
– Précision de référence élevée : ±0,2 %, en option
±0,1 %
– Effets thermiques modérés
• Modularité complète pour la mesure de pression
différentielle, pression hydrostatique et pression
process (Deltabar M - Deltapilot M - Cerabar M) par
ex.
– Affichage interchangeable
– Electronique universelle
• Mise en service très simple sans outil de configuration
• Configuration simple et sûre par menus, sur site ou via
4...20 mA avec HART.
• Nombreux agréments (par ex. ATEX, FM, CSA, ...)
pour les applications internationales
• Utilisation dans l'eau potable : KTW, NSF
TM
hermétiquement
