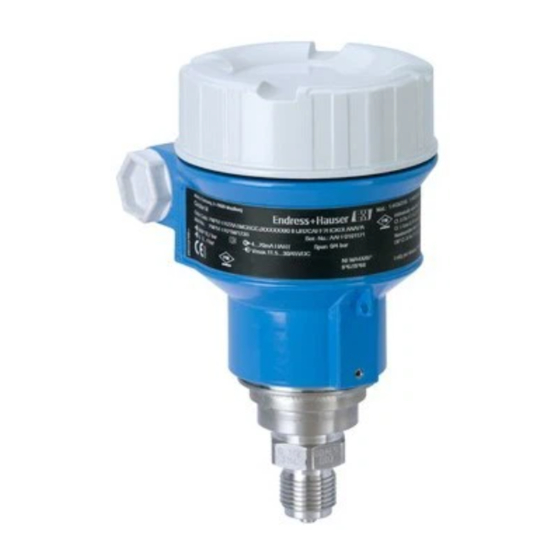

Endress+Hauser Cerabar M PMC51 Instructions Condensées
Endress+Hauser Cerabar M PMC51 Instructions Condensées

Endress+Hauser Cerabar M PMC51 Instructions Condensées

Masquer les pouces Voir aussi pour Cerabar M PMC51:
Table des Matières

Publicité

Liens rapides

KA01522P/14/FR/02.22-00
71585490
2022-07-27
Products
Instructions condensées
Cerabar M PMC51, PMP51,
PMP55
Mesure de pression de process
IO-Link
Transmetteur de pression
Les présentes instructions condensées ne se substituent pas au
manuel de mise en service relatif à l' a ppareil.
Des informations détaillées sur l' a ppareil peuvent être trouvées
dans le manuel de mise en service et la documentation
complémentaire.
Disponible pour toutes les versions d' a ppareil via
• Internet :
www.endress.com/deviceviewer
• Smartphone / tablette : Endress+Hauser Operations App
Solutions
Services

Publicité

Table des Matières
loading

Sommaire des Matières pour Endress+Hauser Cerabar M PMC51

  • Page 1 Des informations détaillées sur l' a ppareil peuvent être trouvées dans le manuel de mise en service et la documentation complémentaire. Disponible pour toutes les versions d' a ppareil via • Internet : www.endress.com/deviceviewer • Smartphone / tablette : Endress+Hauser Operations App...
  • Page 2: Documentation Associée

    Documentation associée Cerabar M PMC51, PMP51, PMP55 IO-Link Documentation associée Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Informations relatives au document Fonction du document Les Instructions condensées contiennent toutes les informations essentielles, de la réception des marchandises à...
  • Page 3: Symboles Utilisés

    Cerabar M PMC51, PMP51, PMP55 IO-Link Informations relatives au document Symboles utilisés 2.2.1 Symboles d'avertissement Symbole Signification DANGER ! DANGER Ce symbole attire l' a ttention sur une situation dangereuse, qui, lorsqu' e lle n' e st pas évitée, entraîne la mort ou des blessures corporelles graves.
  • Page 4: Symboles Utilisés Dans Les Graphiques

    Consignes de sécurité de base Cerabar M PMC51, PMP51, PMP55 IO-Link Symbole Signification Conseil Indique des informations complémentaires. Contrôle visuel 2.2.5 Symboles utilisés dans les graphiques Symbole Signification 1, 2, 3... Repères Étapes de manipulation 1. 2. 3. … A, B, C ...
  • Page 5: Utilisation Conforme

    Vérification des cas limites : ‣ Dans le cas de produits à mesurer et de produits de nettoyage spéciaux : Endress+Hauser propose volontiers son aide pour vérifier la résistance à la corrosion des matériaux en contact avec le produit, mais décline toute garantie ou responsabilité.
  • Page 6: Sécurité Du Produit

    • La documentation est-elle disponible ? • Si nécessaire (voir la plaque signalétique) : Les Conseils de sécurité (XA) sont-ils présents ? Si l' u ne de ces conditions n' e st pas remplie, contacter Endress+Hauser. Stockage et transport 4.2.1 Conditions de stockage Utiliser l' e mballage d' o rigine.
  • Page 7: Transport Du Produit Vers Le Point De Mesure

    Cerabar M PMC51, PMP51, PMP55 IO-Link Montage Gamme de température de stockage Voir l' " Information technique" document : www.endress.com → Télécharger 4.2.2 Transport du produit vers le point de mesure AVERTISSEMENT Mauvais transport ! Le boîtier et la membrane peuvent être endommagés, et il y a un risque de blessure ! ‣...
  • Page 8 Montage Cerabar M PMC51, PMP51, PMP55 IO-Link AVERTISSEMENT Fatigue des matériaux par la pression et la température ! Risques de blessures en cas d' é clatement de pièces ! Le raccord fileté peut se desserrer s' i l est exposé à des charges de pression et de température élevées.
  • Page 9 Cerabar M PMC51, PMP51, PMP55 IO-Link Montage A0028472 5.2.1 Mesure de la pression dans les gaz Monter le Cerabar M avec le dispositif d' a rrêt au-dessus de la prise de pression afin que le condensat éventuel puisse s' é couler dans le process.
  • Page 10 Montage Cerabar M PMC51, PMP51, PMP55 IO-Link Instructions de montage pour les appareils avec séparateurs – PMP55 • Les appareils Cerabar M avec séparateurs sont vissés, bridés ou serrés, selon le type de séparateur. • Il faut tenir compte du fait que la pression hydrostatique des colonnes de liquide dans les capillaires peut provoquer un décalage du zéro.
  • Page 11: Raccordement Électrique

    Cerabar M PMC51, PMP51, PMP55 IO-Link Raccordement électrique Raccordement électrique Raccordement de l'appareil AVERTISSEMENT L'appareil peut être sous tension ! Risque d' é lectrocution et/ou d' e xplosion ! ‣ S' a ssurer qu' a ucun process non contrôlé n' e st déclenché sur le système.
  • Page 12: Raccordement De L'unité De Mesure

    Spécification de câble 6.4.1 IO-Link Endress+Hauser recommande l' u tilisation d' u n câble torsadé à quatre fils. Charge pour la sortie courant Pour assurer une tension aux bornes suffisante, la résistance de charge maximale R compris la résistance de câble) en fonction de la tension d' a limentation U fournie par l' u nité...
  • Page 13: Méthodes De Configuration

    Cerabar M PMC51, PMP51, PMP55 IO-Link Configuration Si la charge est trop élevée, l' a ppareil exécute les points suivants : • Sortie du courant de défaut et affichage de "M803" (sortie : courant d' a larme MIN) • Contrôle périodique pour définir s' i l est possible de quitter l' é tat de défaut Field Xpert SMT70, SMT77 Voir manuel de mise en service.
  • Page 14: Configuration Avec Un Menu De Configuration

    Configuration Cerabar M PMC51, PMP51, PMP55 IO-Link 7.1.2 Configuration avec un menu de configuration La configuration avec un menu de configuration est basée sur un concept de configuration reposant sur des "rôles utilisateur" . Méthodes de Explication Graphique Description configuration Configuration sur site L' a ppareil est configuré...
  • Page 15: Configuration Sans Menu De Configuration

    • Sélectionner "Drivers d' a ppareil" parmi les options de recherche affichées • Pour "Type", sélectionner "Description de l' a ppareil IO (IODD)" Sélectionner IO-Link (IODD) IODD pour Cerabar M PMC51, PMP51, PMP55 • Sous la racine produit, sélectionner l' a ppareil souhaité et suivre les instructions supplémentaires.
  • Page 16: Verrouillage/Déverrouillage De La Configuration

    Configuration Cerabar M PMC51, PMP51, PMP55 IO-Link Fonction des éléments de configuration Touche(s) de configuration Signification Touche Zero pressée pendant au moins Get LRV 3 secondes • Mode de mesure "Pression" La pression présente est validée comme début d' é chelle (LRV).
  • Page 17 Cerabar M PMC51, PMP51, PMP55 IO-Link Configuration A0028500 Fonctions : • Affichage de la valeur mesurée à 8 chiffres, signe et point décimal inclus, bargraph pour 4 à 20 mA comme affichage de courant. • Trois touches de configuration • Configuration par menu simple et complète grâce à la répartition des paramètres en plusieurs niveaux et groupes •...
  • Page 18 Configuration Cerabar M PMC51, PMP51, PMP55 IO-Link – A0030013 Ligne principale Valeur Symbole Unité Bargraph Ligne d' i nformation Touches de configuration Le tableau suivant illustre les symboles pouvant apparaître sur l' a fficheur local. Quatre symboles peuvent apparaître en même temps.
  • Page 19: Touches De Configuration Situées Sur Le Module D'affichage Et De Configuration

    Cerabar M PMC51, PMP51, PMP55 IO-Link Configuration 7.4.1 Touches de configuration situées sur le module d'affichage et de configuration Touche(s) de configuration Signification • Se déplacer vers le bas dans la liste de sélection • Éditer les valeurs numériques ou les caractères au sein d' u ne fonction A0017879 •...
  • Page 20 Configuration Cerabar M PMC51, PMP51, PMP55 IO-Link Chemin de menu : Setup → Extended setup→ Current output → Set URV Set URV Configuration L' a fficheur local indique le paramètre à modifier. L' u nité "mbar" est mbar 1 0 0 . 0 0 0 définie avec un autre paramètre et ne peut être modifiée ici.
  • Page 21: Intégration Système

    Cerabar M PMC51, PMP51, PMP55 IO-Link Intégration système Intégration système Voir manuel de mise en service. Mise en service Par défaut, l' a ppareil est configuré pour le mode de mesure "Pressure" (Cerabar) ou le mode de mesure "Level" (Deltapilot).
  • Page 22 Mise en service Cerabar M PMC51, PMP51, PMP55 IO-Link AVERTISSEMENT Un changement de mode de mesure influence l'étendue de mesure (URV) ! Cette situation peut entraîner un débordement du produit. ‣ Si le mode de mesure est changé, le réglage de l' é tendue de mesure (URV) doit être vérifié...
  • Page 23: Mode De Mesure Niveau

    Cerabar M PMC51, PMP51, PMP55 IO-Link Mise en service 9.1.2 Mode de mesure Niveau Les fonctions suivantes sont possibles via les touches sur l' é lectronique : • Correction de la position (correction du zéro) • Régler les valeurs de pression inférieure et supérieure et les affecter aux valeurs de niveau inférieure et supérieure...
  • Page 24: Mise En Service Avec Menu De Configuration

    Mise en service Cerabar M PMC51, PMP51, PMP55 IO-Link Régler la valeur de pression supérieure S' a ssurer que la valeur de pression supérieure souhaitée ("Valeur Pression plein") est présente à l' a ppareil. Ce faisant, tenir compte des limites de pression nominale de la cellule de mesure.
  • Page 25 Cerabar M PMC51, PMP51, PMP55 IO-Link Mise en service Description Sélectionner le mode de mesure. Le menu de configuration est structuré différemment selon le mode de mesure sélectionné. AVERTISSEMENT Un changement de mode de mesure influence l'étendue de mesure (URV) Cette situation peut entraîner un débordement de produit.
  • Page 26 Mise en service Cerabar M PMC51, PMP51, PMP55 IO-Link Navigation Configuration → Pression corrigé Accès en écriture Opérateur/Maintenance/Expert Description Affiche la pression mesurée après le réglage du capteur et la correction de position. Remarque Si cette valeur est différente de "0", elle peut être corrigée à...
  • Page 27: Configuration De La Mesure De Pression

    Cerabar M PMC51, PMP51, PMP55 IO-Link Mise en service Exemple • Valeur mesurée = 2,2 mbar (0,033 psi) • La valeur mesurée peut être corrigée via le paramètre "Pos. zero adjust" avec l' o ption "Confirm". Cela signifie que la valeur 0.0 est affectée à la pression présente.
  • Page 28 Mise en service Cerabar M PMC51, PMP51, PMP55 IO-Link Description Sélectionner le mode de mesure "Pressure" via le paramètre "Measuring mode". Chemin de menu : Setup → Measuring mode [mA] AVERTISSEMENT Un changement de mode de mesure influence l'étendue de mesure (URV) Cette situation peut entraîner un débordement de...
  • Page 29: Étalonnage Avec Pression De Référence (Étalonnage Humide)

    Cerabar M PMC51, PMP51, PMP55 IO-Link Mise en service 9.3.2 Étalonnage avec pression de référence (étalonnage humide) Exemple : Dans cet exemple, un appareil avec un module cellule de mesure 400 mbar (6 psi) est configuré pour la gamme de mesure 0 … +300 mbar (0 … 4,5 psi), c' e st-à-dire la valeur 4 mA et la valeur 20 mA sont affectées respectivement à...
  • Page 30 Mise en service Cerabar M PMC51, PMP51, PMP55 IO-Link Description Confirmer la valeur présente à l' a ppareil en sélectionnant "Confirm". La valeur de pression actuelle est affectée à la valeur de courant supérieure (20 mA). Résultat : La gamme de mesure est configurée pour 0 …...
  • Page 32 *71585490* 71585490 www.addresses.endress.com...
