français
25 Carter de réducteur
Le carter de réducteur recouvre le réducteur.
26 Tube
Le tube relie les différents composants.
27 Poignée circulaire
La poignée circulaire sert à tenir et mener la
débroussailleuse.
28 Gâchette d'accélérateur
La gâchette d'accélérateur permet d'accélérer
le moteur.
29 Poignée de commande
La poignée de commande sert à commander,
tenir et mener la débroussailleuse.
30 Manchon d'accouplement
Le manchon d'accouplement relie le tube fle‐
xible avec le tube.
# Plaque signalétique avec numéro de machine

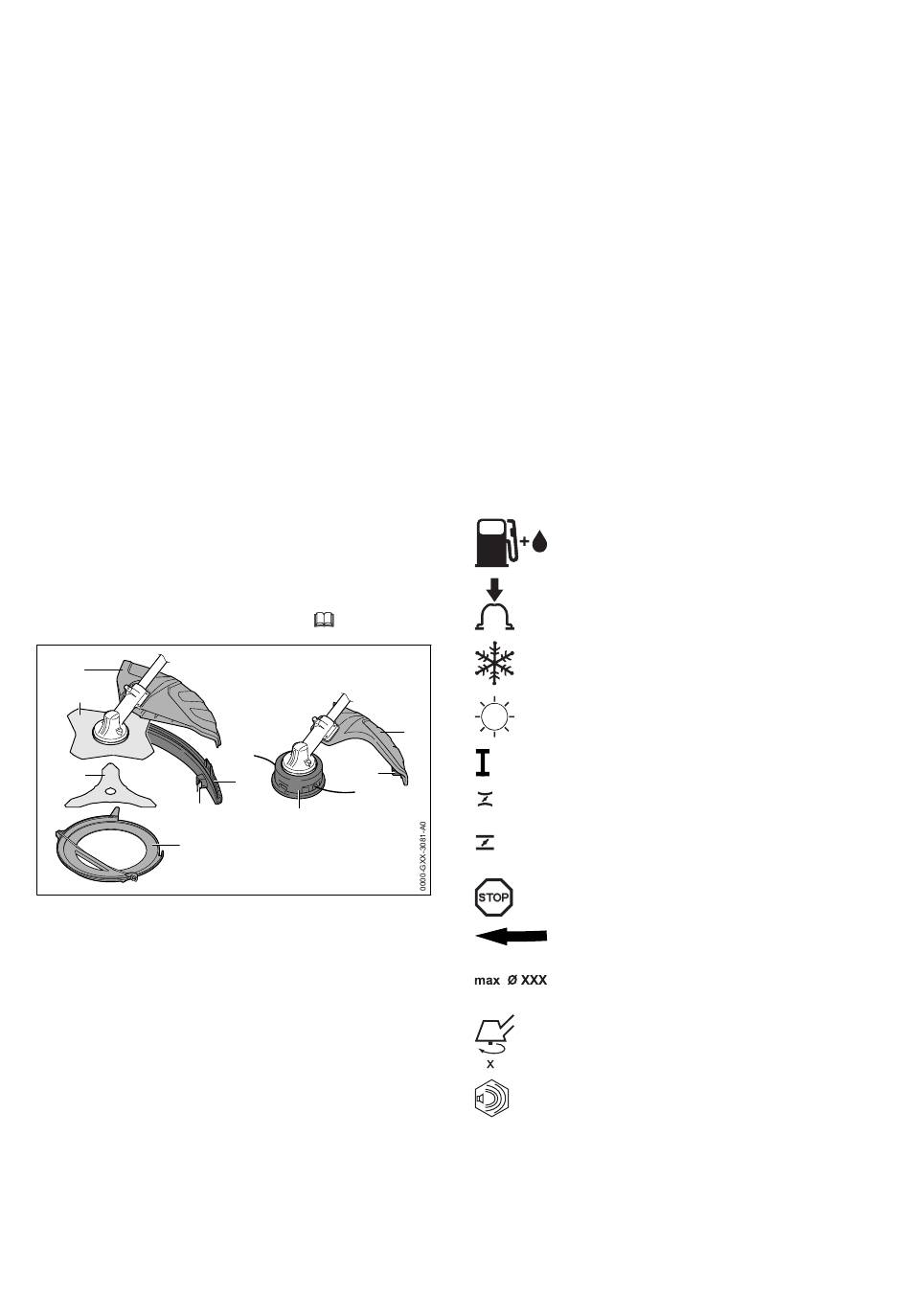

3.2 Capots protecteurs et outils de
coupe
Les illustrations des capots protecteurs et des
outils de coupe sont données à titre d'exemples.
Les combinaisons autorisées sont indiquées
dans la présente Notice d'emploi,
1
2
3
4
6
1 Capot protecteur universel
Le capot protecteur universel protège l'utilisa‐
teur contre les objets projetés et contre le ris‐
que de contact avec l'outil de coupe.
2 Couteau à herbe
Le couteau à herbe coupe l'herbe et la mau‐
vaise herbe.
3 Couteau à taillis
Le couteaux à taillis coupe les broussailles,
les repousses (taillis).
4 Couteau rogneur
Au cours du travail, le couteau rogneur rogne
les fils de coupe de telle sorte qu'ils ne
dépassent pas la longueur correcte.
4
20.1.
7
4
5
8
5 Tablier
Le tablier complète le capot protecteur univer‐
sel pour permettre son utilisation avec une
tête faucheuse.
6 Protecteur de transport
Le protecteur de transport protège contre le
risque de contact avec les outils de coupe
métalliques.
7 Capot protecteur pour têtes faucheuses
Le capot protecteur pour têtes faucheuses
protège l'utilisateur contre les objets projetés
et contre le risque de contact avec la tête fau‐
cheuse.
8 Tête faucheuse
La tête faucheuse porte les fils de coupe.
3.3 Symboles
Les symboles d'avertissement qui peuvent être
appliqués sur la débroussailleuse et sur le capot
protecteur ont les significations suivantes :
Ce symbole repère le réservoir à car‐
burant.
Ce symbole repère la pompe d'amorçage
manuelle.
Dans cette position, le tiroir est réglé pour
l'utilisation en hiver.
Dans cette position, le tiroir est réglé pour
l'utilisation en été.
Position du levier du volet de starter pour
le fonctionnement normal du moteur.
Position du levier du volet de starter pour
la mise en route du moteur chaud.
Position du levier du volet de starter pour
la mise en route du moteur froid.
Ce symbole repère le bouton d'arrêt.
Ce symbole indique le sens de rotation
de l'outil de coupe.
Ce symbole indique le diamètre maxi‐
mal de l'outil de coupe en millimètres.
Ce symbole indique la vitesse nominale de
l'outil de coupe.
Niveau de puissance acoustique
L
garanti conformément à la directive
WA
2000/14/CE en dB(A) pour pouvoir
comparer les émissions sonores des
produits.
3 Vue d'ensemble
