6
Montage (position de montage verticale)
6.2.6
Éliminer les déformations dans le portique bidimensionnel
Nota
Le transport et le montage ont entraîné des déformations dans le portique bidimensionnel.
Les déformations entraînent des dysfonctionnements et une usure accrue.
• Éliminer les déformations en suivant les étapes suivantes.
4. Au niveau de l'axe X 2 (sans chaîne porte-câbles) :
Desserrer les 8 vis aC des 2 chariots de guidage aD d'1 tour chacune (è Fig. 6.9).
aJ
aC
aB
9
Axe X 2 (sans chaîne porte-câbles)
aJ
Traverse (axe Y)
aB
Capot de l'actionneur (côté moteur)

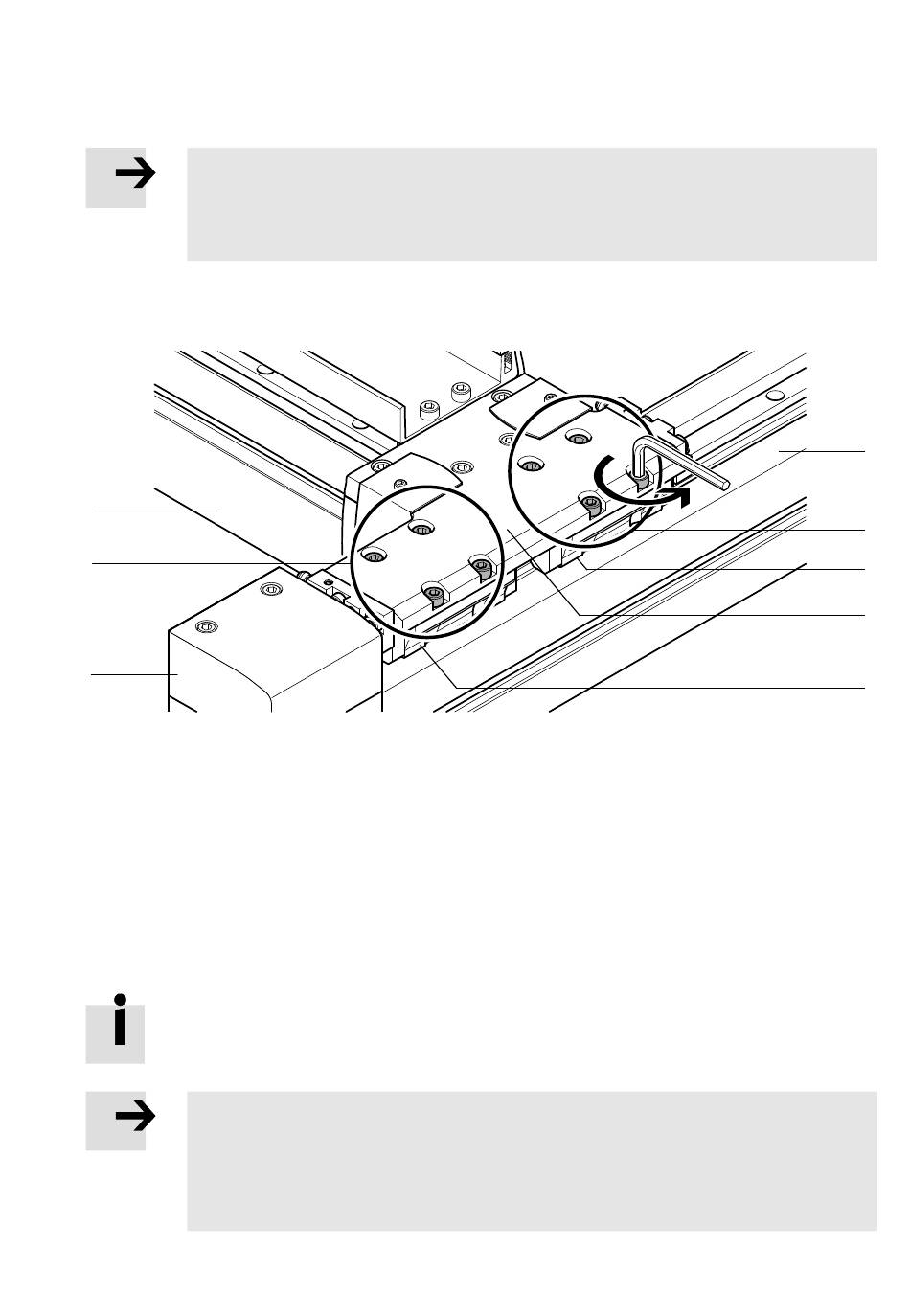

Fig. 6.9
Représentation de l' EXCH-40
5. Effectuer des mouvements de bas en haut et de haut en bas de la traverse (axe Y) sur l'ensemble de
la course des axes X avec l'aide de 2 personnes.
6. Dévisser les 8 vis aC l'une après l'autre et revisser immédiatement et fermement chacune d'elles
avec du produit de freinage de vis Loctite 243 (couple de serrage 5,9 Nm).
Pour l'alignement des axes sans les déformer :
• Ne pas dévisser plusieurs vis en même temps.
Nota
L'alignement du portique bidimensionnel est terminé.
Étape suivante :
• Régler la précontrainte de la courroie crantée
(è 6.3 Précontrainte de la courroie crantée).
Festo – GDCP-EXCH-KM-KOMP-FR – 1506a – Français
aC
Vis du chariot de guidage
(dans les trous longitudinaux)
aD
Chariot de guidage
aE
Chariot de l'axe X
9
aC
aD
aE
aD
77
