Préparatifs du montage
Montage du capteur de proximité
Nota
• Respecter la documentation du capteur de proximité.
1. Sur la traverse (axe Y) : desserrer les vis 6 de l'obturateur 4 (è Fig. 4.22).
2. Retirer la tôle de maintien 5 de la chaîne porte-câbles et l'obturateur 4.
7
4
Obturateur de l'axe Y
5
Tôle de maintien (chaîne porte-câbles axe Y)
6
Vis de l'obturateur

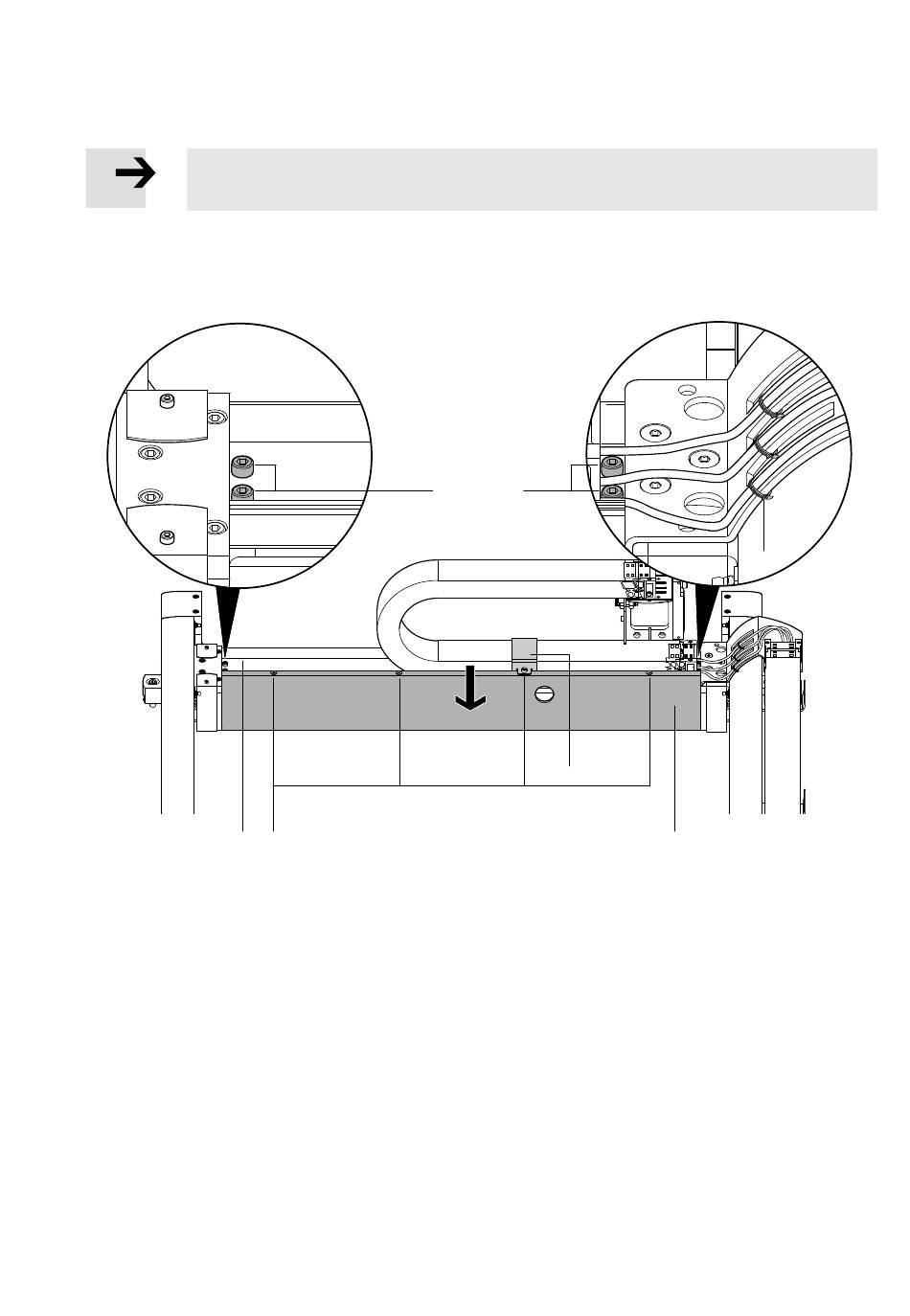

Fig. 4.22 Représentation de l'EXCH-40-...-B-... (position de montage du moteur dessous).
3. Dévisser les 4 vis 8 de la tôle de guidage 7 de la chaîne porte-câbles (è Fig. 4.22).
4. Desserrer ou retirer les attaches de câble 9 (è Fig. 4.22).
5. Pousser de côté la tôle de guidage 7 avec la chaîne porte-câbles dans le sens de la flèche
(è Fig. 4.22)
La plaque de chariot inférieure aC avec la rainure de capteur aA doit être accessible (è Fig. 4.23).
Festo – GDCP-EXCH-KM-KOMP-FR – 1506a – Français
8
6
8
5
7
Tôle de guidage (chaîne porte-câbles axe Y)
8
Vis (M5) (4x)
9
Attaches de câble
9
4
41
