6. Istruzioni per il funzionamento della macchina

6.1 Carico acqua in caldaia

Controllo posizione rubinetti impianto idrico
a) Togliere il piatto raccogli fondi con relativa griglia e controllare:
b) Riposizionare piatto raccogli fondi con relativa griglia
c) Aprire rubinetto 33 di alimentazione generale dell'acqua
d) Aprire un rubinetto vaporizzatore 5 per permettere la fuoriuscita dell'aria in fase di riempimento caldaia.
Mod. 85 - Practical - S/E
e) Portare l'interruttore generale 1 su posizione 1 in modo da eseguire il carico automatico della caldaia
con esclusione della resistenza elettrica. Quando l'acqua raggiungerà la sonda si illuminerà il led "MAX".
Concluso il caricamento d'acqua in caldaia, commutare l'interruttore generale nella posizione 2 di lavoro.
Macchine mod. 85 - S/E - 2 - 3 - 4
f) Controllare che l'interruttore generale 1 si trovi su posizione "zero".
g) Premere il pulsante 14 e tenerlo premuto fino a quando l'acqua non avrà raggiunto i 3/4 del livello ottico 20.

6.2 Taratura pressione di erogazione pompa

a) Una volta riempita la caldaia portare l'interruttore generale in posizione 2 (le resistenze iniziano a riscal-
dare l'acqua).
b) Azionare il pulsante di erogazione continua 19 per le macchine a dosatura manuale o il pulsante 10 per le
macchine elettroniche a dosatura automatica, in modo che l'acqua fuoriesca dal gruppo corrispondente
al pulsante azionato.
c) Leggere sulla scala inferiore del manometro 18 il valore della pressione dell'acqua.Il valore di taratura
ottimale è di 9 bar.
La regolazione della pressione al valore desiderato si
ottiene agendo sulla vite di regolazione della pompa;
avvitando si aumenta la pressione, mentre svitando
si diminuisce.

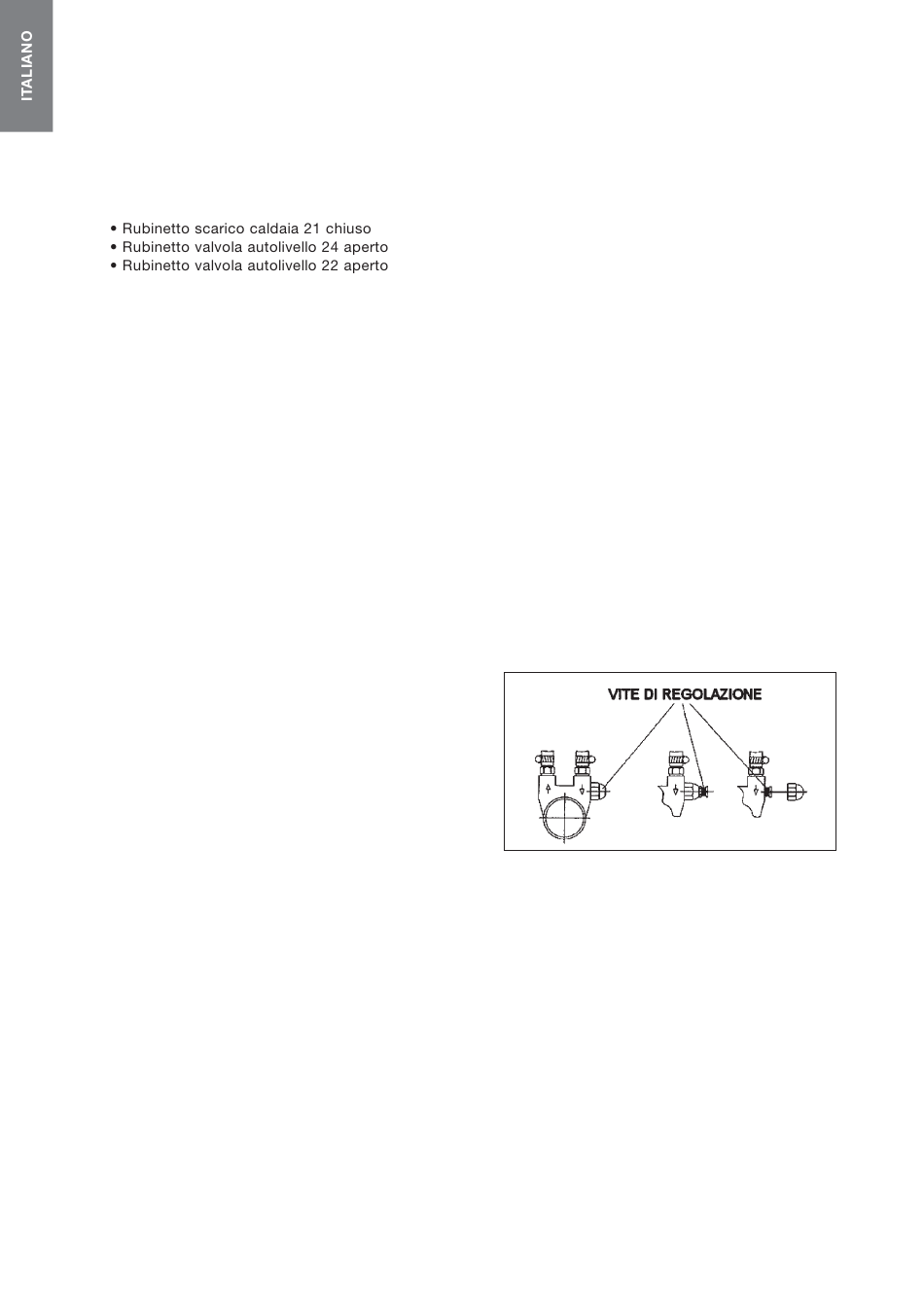

Come indicato nella figura che segue, in funzione del
modello di pompa in dotazione alla macchina,esistono
tre casi diversi per la regolazione di detta vite:
- Regolare solamente la vite
- Regolare la vite e bloccare il dado
- Svitare il dado cieco di protezione e regolare la vite.

6.3 Taratura pressione acqua in caldaia

a) Concluso il carico acqua in caldaia portare l'interruttore generale nella posizione 2 ( le resistenze iniziano
a riscaldare l'acqua).
b) Aprire un rubinetto vaporizzatore a leva 5 in modo che in fase di riscaldamento l'aria fuoriesca. Sulla scala
superiore del manometro 18 da 0÷3 bar si legge la pressione del vapore in caldaia. La pressione sale
fino al valore di taratura del pressostato 27 nel campo 0.9-1.1 bar. Per variare la pressione del vapore
bisogna agire sulla vite 28 del pressostato 27.Ruotando la vite in senso orario diminuisce la pressione,
mentre ruotando la vite in senso antiorario questa aumenta. La regolazione si esegue con un cacciavite
attraverso il foro praticato sul coperchio del pressostato. Al pressostato si accede dalla vaschetta e dalla
griglia superiore.

6.4 Riscaldamento acqua in caldaia

a) Portare l'interruttore generale nella posizione 2.
b) Aprire un rubinetto vaporizzato a leva 5 in modo che in fase di riscaldamento l'aria fuoriesca. Chiudere il
rubinetto non appena si è in fase di vapore. Sulla scala superiore del manometro 18 da 0÷3 bar si legge
la pressione del vapore in caldaia (valore consigliato 0.9÷1.2 bar).
