Entretien de la cabine

Nettoyage des filtres à air de
la cabine
Périodicité des entretiens: Toutes les 250 heures
(remplacez-les s'ils sont déchirés ou
excessivement encrassés).
1. Retirez les vis à oreilles et les grilles des filtres à air
intérieur et arrière de la cabine (Figure 88).
3
2
1
3
2
1

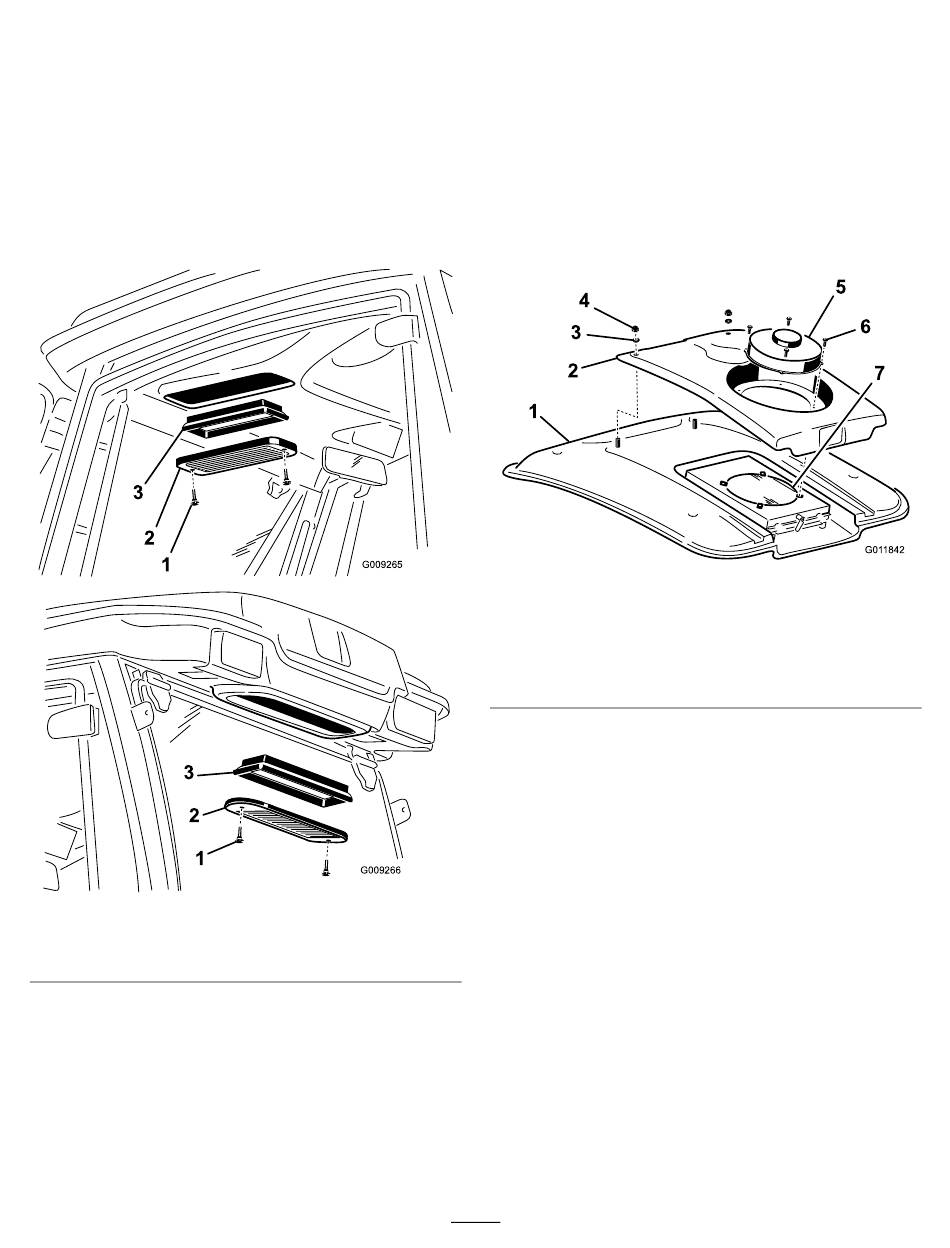

Figure 88
1. Vis à oreilles
2. Grille
2. Nettoyez les filtres en soufflant à travers de l'air
comprimé propre et exempt d'huile.
Important: Remplacez les filtres s'ils sont percés,
déchirés ou autrement endommagés.
3. Montez les filtres et les grilles, et fixez-les en place avec
les vis à oreilles.
G009265
G009266
3. Filtre à air
Nettoyage du serpentin de
climatisation
Périodicité des entretiens: Toutes les 250 heures (plus
fréquemment si l'atmosphère est très
poussiéreuse ou sale).
1. Coupez le moteur et enlevez la clé de contact.
2. Retirez les (4) vis qui fixent le ventilateur et le couvercle
du condenseur au support du ventilateur (Figure 89).
3. Soulevez le ventilateur avec précaution et sortez-le du
couvercle du condenseur.
1. Toit de la cabine
2. Couvercle de condenseur
3. Rondelle
4. Écrou
4. Retirez les deux écrous et rondelles qui fixent l'avant du
couvercle du condenseur au toit de la cabine (Figure
89).
5. Débranchez les connecteurs des fils du ventilateur
situés entre le couvercle et le toit.
6. Retirez le ventilateur et le couvercle.
7. Retirez et nettoyez le filtre du condenseur de
climatisation. Voir Nettoyage du filtre du condenseur
de climatisation.
8. Nettoyez soigneusement le condenseur à l'air comprimé
(Figure 89).
9. Remettez en place le filtre du condenseur.
10. Remettez en place le couvercle du condenseur et le
ventilateur. Veillez à connecter les fils du ventilateur
avant de fixer le couvercle du condenseur.
61
Figure 89
5. Ventilateur
6. Vis
7. Condenseur de
climatisation
