Dossier; Attention - Quickie Krypton R Notice D'utilisation

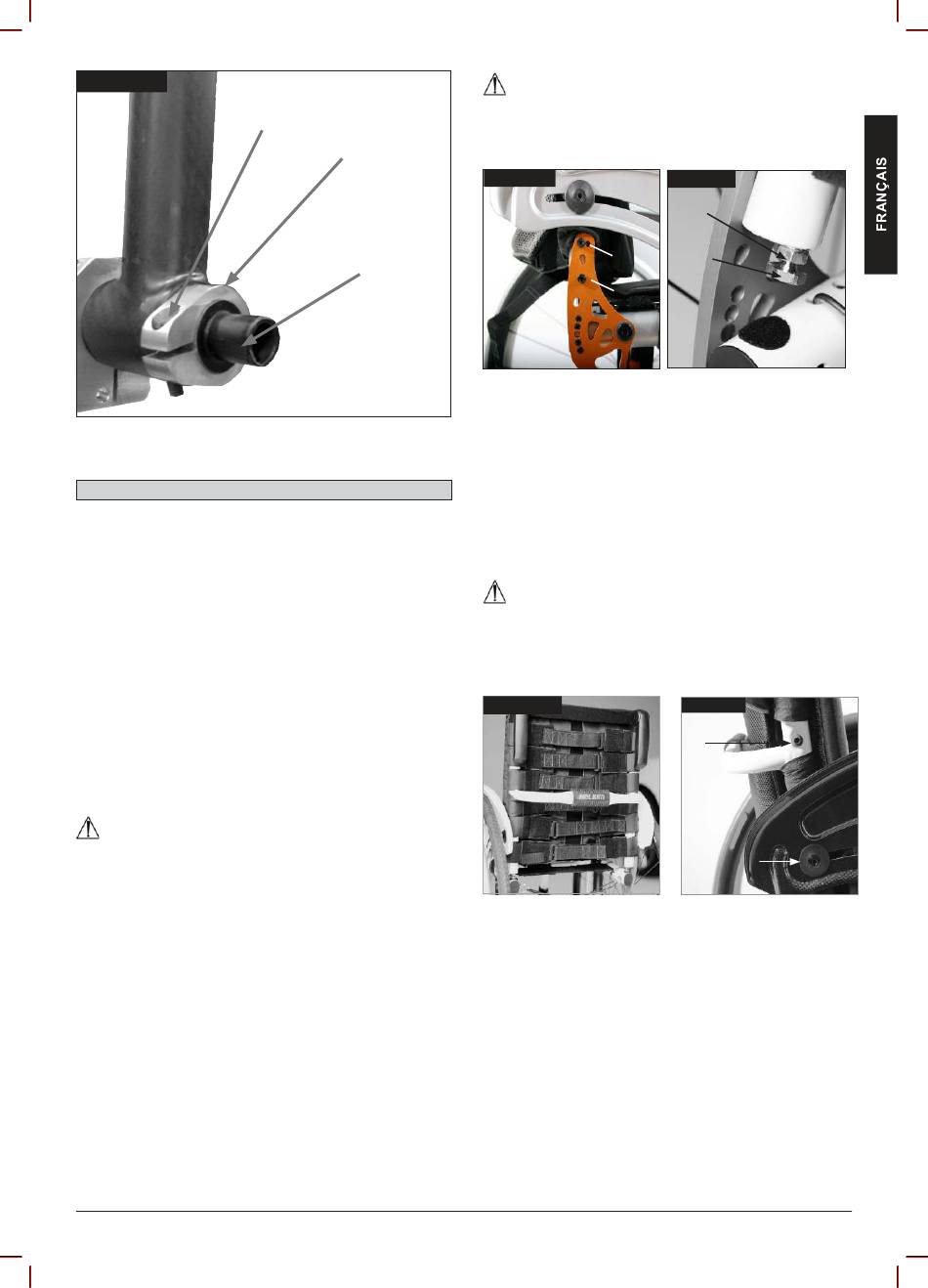

Fig. 4.17

Dossier

Dossier réglable en angle
L'angle d'inclinaison du dossier se règle en modifiant la position
de la goupille située dans le montant du dossier. La goupille (1)
doit être complètement mise en place dans les configurations de
trous de chaque côté, vous permettant un réglage de l'angle de
8.5°.
Placez les goupilles en plastique rouges dans les trous non-
utilisés. Pour obtenir un incrément d'angle plus petit (3,5°),
retirez la vis hexagonale (2) et replacez-la dans le second trou.
Veuillez utiliser le couple correct (voir matrice) pour serrer les vis
(2).
Ceci vous donne 12° de réglage d'angle du dossier de 12°.
Déplacez ensuite la goupille (1) dans la direction opposée vers
le trou suivant, vous permet une modification de 12° - 8°= 3.5°.
(Fig. 4.18)
Pour réduire le jeu dans le dossier, l'écrou (1) peut être retiré,
puis une position optimale peut être obtenue en utilisant la vis
de pression (2). Puis resserrez de nouveau l'écrou (1). (Fig.
4.19).

ATTENTION !

Il est impératif de bien revisser les vis, à défaut de quoi le
réglage de l'angle d'inclinaison sera perdu.
Dossier rabattable
Pour libérer le dossier, tirez sur la corde tout en poussant le
dossier vers l'avant jusqu'à ce qu'il se rabatte. Pour ramener le
dossier à sa position d'origine, tirez-le en arrière, jusqu'à ce que
les deux montants s'enclenchent.
Krypton R Rev.1.0
1
2
3
ATTENTION !
Lorsque vous rabattez le dossier vers l'avant, veillez à ne pas
vous pincer les doigts.
Fig. 4.18
2
1
Toile du dossier réglable
Vous pouvez régler la tension de la toile du dossier à l'aide des
sangles.
Une fente permet d'accéder à la garniture de la toile depuis
l'intérieur et la matière choisie peut varier selon les choix
individuels, (Fig. 4.20).
Dossier à hauteur réglable
Vous pouvez régler la hauteur du dossier à diverses hauteurs,
par incréments de 25 mm. Les fourchettes de réglage sont 250-
300 mm, 300-350 mm, 350-400 mm et 400-450 mm. Dévissez
la vis (1+2) et réglez le dossier à la hauteur désirée. Revissez
ensuite les vis (Voir la page couples de serrage). (Fig. 4.21)
ATTENTION !
Il est important de comprendre que la stabilité du fauteuil
change si l'angle d'inclinaison du dossier ou la toile du dossier
est modifiée. L'installation de roulettes anti-bascule pourra
s'avérer nécessaire.
Fig. 4.20
Fig. 4.19
1
2
Fig. 4.21
1
1
