Réglage du rouleau arrière
1. Réglez les supports du rouleau arrière (Fig. 9) à la
gamme de hauteur de coupe voulue.
• Placez le nombre requis d'entretoises sous la bride
de montage de la plaque latérale (Fig. 9) en vous
reportant au Tableau des hauteurs de coupe, page 11.

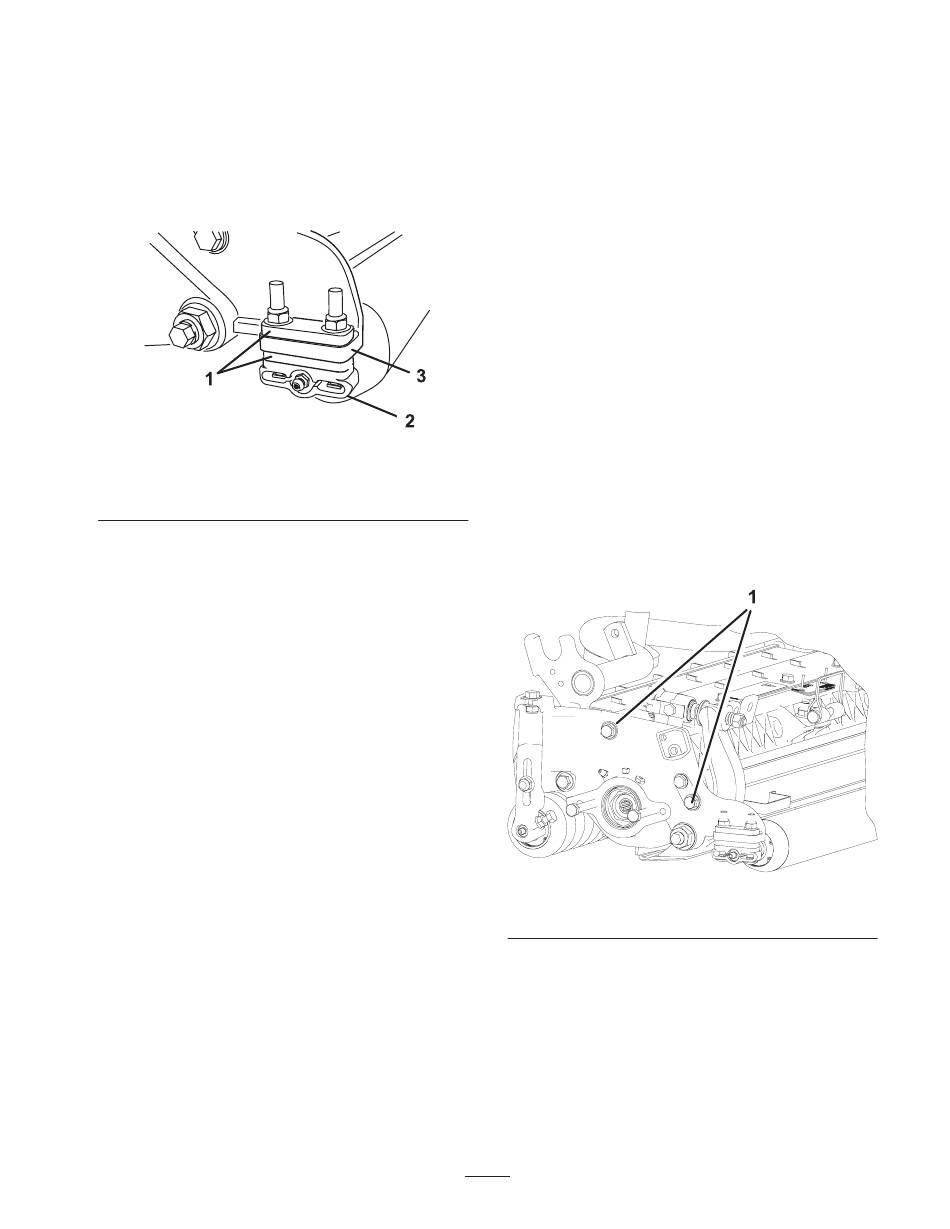

Figure 9
1. Entretoise
2. Support de rouleau
3. Bride de fixation de
plaque latérale
2. Pour régler le rouleau arrière, procédez comme suit :
• Soulevez l'arrière du plateau de coupe et placez un
bloc sous la contre-lame.
• Retirez les (2) écrous de fixation de chaque support
et entretoise du rouleau à chaque bride de fixation
de plaque latérale.
• Abaissez le rouleau et les vis des brides de fixation
de plaque latérale et des entretoises.
• Placez les entretoises sur les vis des supports du
rouleau.
• Fixez à nouveau les supports du rouleau et les
entretoises à la face inférieure des brides de fixation
de plaque latérale au moyen des écrous retirés
précédemment.
3. Vérifiez si le contact contre-lame/cylindre est correct.
Basculez la machine pour exposer les rouleaux avant et
arrière et la contre-lame.
Remarque : La position du rouleau arrière par rapport au
cylindre est contrôlée par les tolérances d'usinage des
composants assemblés et le réglage du parallélisme n'est
pas nécessaire. Un réglage limité est possible si l'on place
le plateau de coupe sur un plan de travail et si l'on desserre
les vis de fixation de la plaque latérale (Fig. 10). Ajustez et
serrez de nouveau les vis. Serrez les vis à 37–45 Nm.
Figure 10
1. Vis à tête de fixation de plaque latérale
