Connexion du Masimo rainbow SET MCable

Le Masimo rainbow SET MCable se connecte
directement au M540. Le logo figurant sur le
MCable indique si un Masimo rainbow SET ou un
Masimo SET MCable est utilisé.
Une bande de couleur sur le côté du Masimo
rainbow SET MCable indique les paramètres
devant être activés.
– Les champs colorés représentent les
paramètres déjà activés.
– Les champs marqués de la lettre « X » indiquent
les paramètres non activés.
– Les champs vides indiquent des paramètres
pouvant potentiellement être activés
ultérieurement.
Le MCable Masimo peut être fixé à l'arrière d'un
M540 (voir page 109).

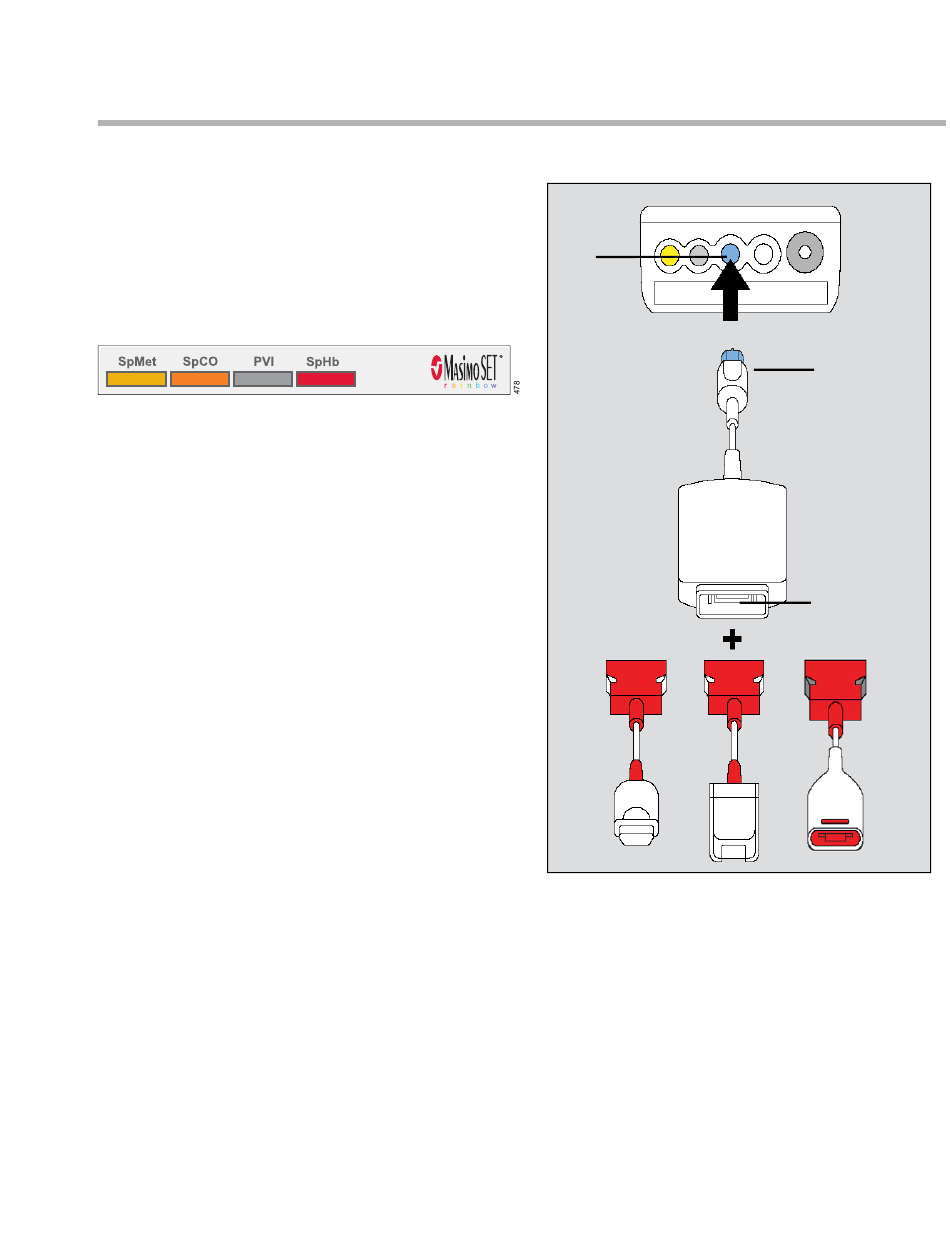

Pour connecter le Masimo rainbow SET MCable
1 Fixer le connecteur MCable (B) au port bleu
SpO (A) du M540.
2
2 Fixer le câble intermédiaire (D, E) au
connecteur à 20 broches du MCable (C).
3 Fixer le capteur Masimo adéquat à l'extrémité
du câble intermédiaire (E).
Pour de plus amples informations sur les capteurs
prenant en charge tel ou tel paramètre, se référer à
la Notice d'utilisation Infinity Acute Care System –
Accessoires de monitorage.
Notice d'utilisation – Infinity
Monitorage SpO2 et Pouls CO-Ox avec MCable Masimo SET
® Acute Care System – Applications de monitorage – VG7.1
A
D
D
E E
A Port SpO sur le M540
2
B Connecteur MCable
C Connecteur 20 broches MCable
D Connecteur du câble intermédiaire Masimo
rainbow SET au MCable
E Connecteur pour divers capteurs (3 options)
B
C
D
E
