Connexion des câbles de dérivation pour le monitorage néonatal

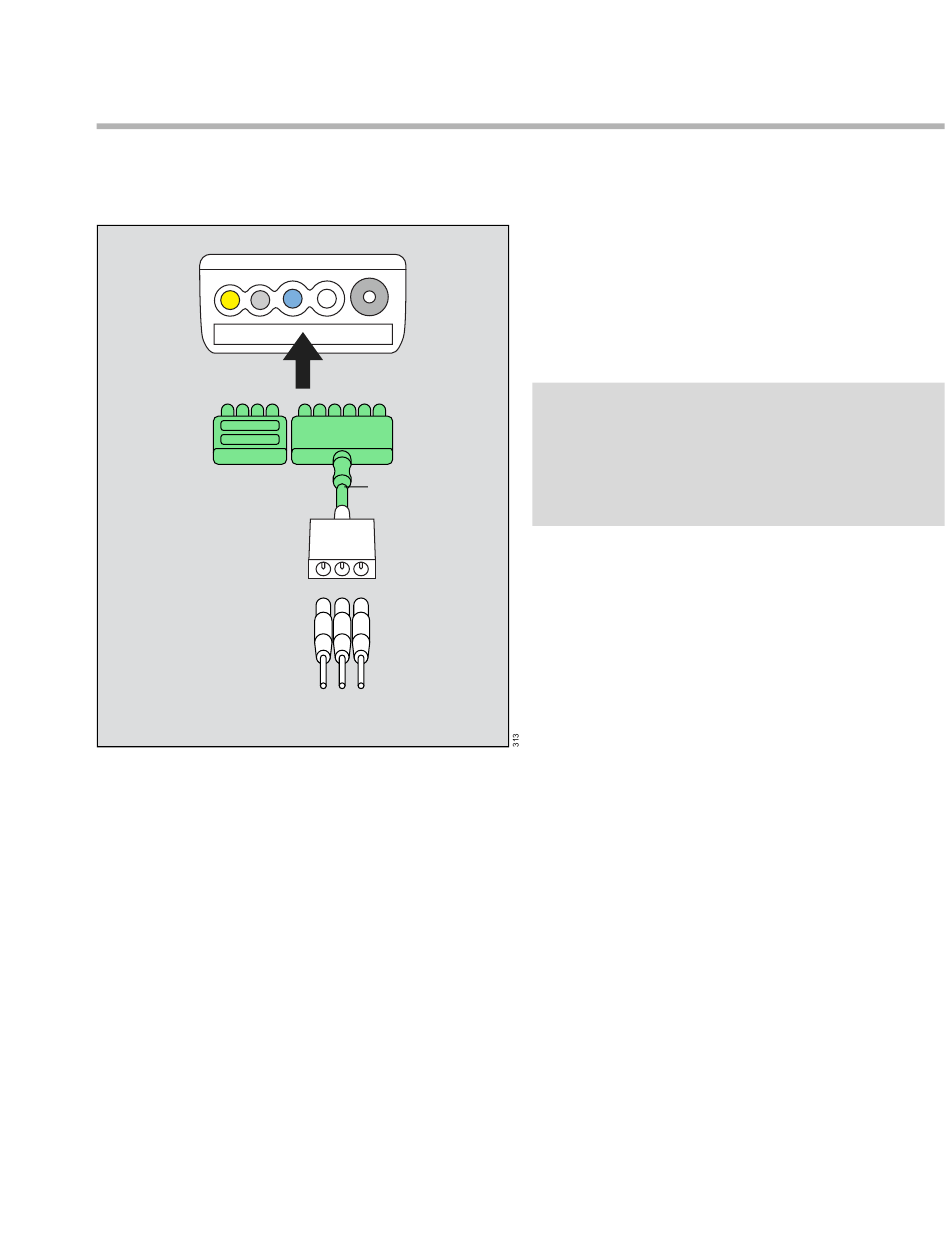

Les jeux de dérivations ECG se connectent
directement au M540.
D
A Port d'ECG du M540
B Câble adaptateur ECG pour nouveau-né
C Électrodes ECG pour nouveau-né
D Protection de port
Notice d'utilisation – Infinity
A
B
C
® Acute Care System – Applications de monitorage – VG7.1
ECG, arythmie et segment ST
Pour connecter le jeu de dérivations ECG
1 Insérer le câble adaptateur ECG pour nouveau-
né (B) dans le port ECG (A) sur le côté du
M540.
Orienter le câble adaptateur ECG pour
nouveau-né (B) avec les broches exposées
vers l'avant et l'enfoncer fermement dans le
port ECG.
REMARQUE
Un jeu de dérivations d'ECG peut rester dans
le port ECG du M540 sans être réellement
connecté. S'assurer que tous les jeux de
dérivations ECG sont fermement enfoncés
dans le port ECG du M540.
2 Insérer la protection de port (D) de façon à
protéger les broches des électrodes ECG non
utilisées sur le M540.
3 Connecter les différents câbles de dérivation
ECG pour nouveau-nés (C) au câble
adaptateur ECG pour nouveau-nés (B).
Pour obtenir des informations sur l'application
des électrodes sur le patient, se référer aux
figures à partir de la page 220.
