Connexion des jeux de dérivations pour le monitorage à 12 dérivations

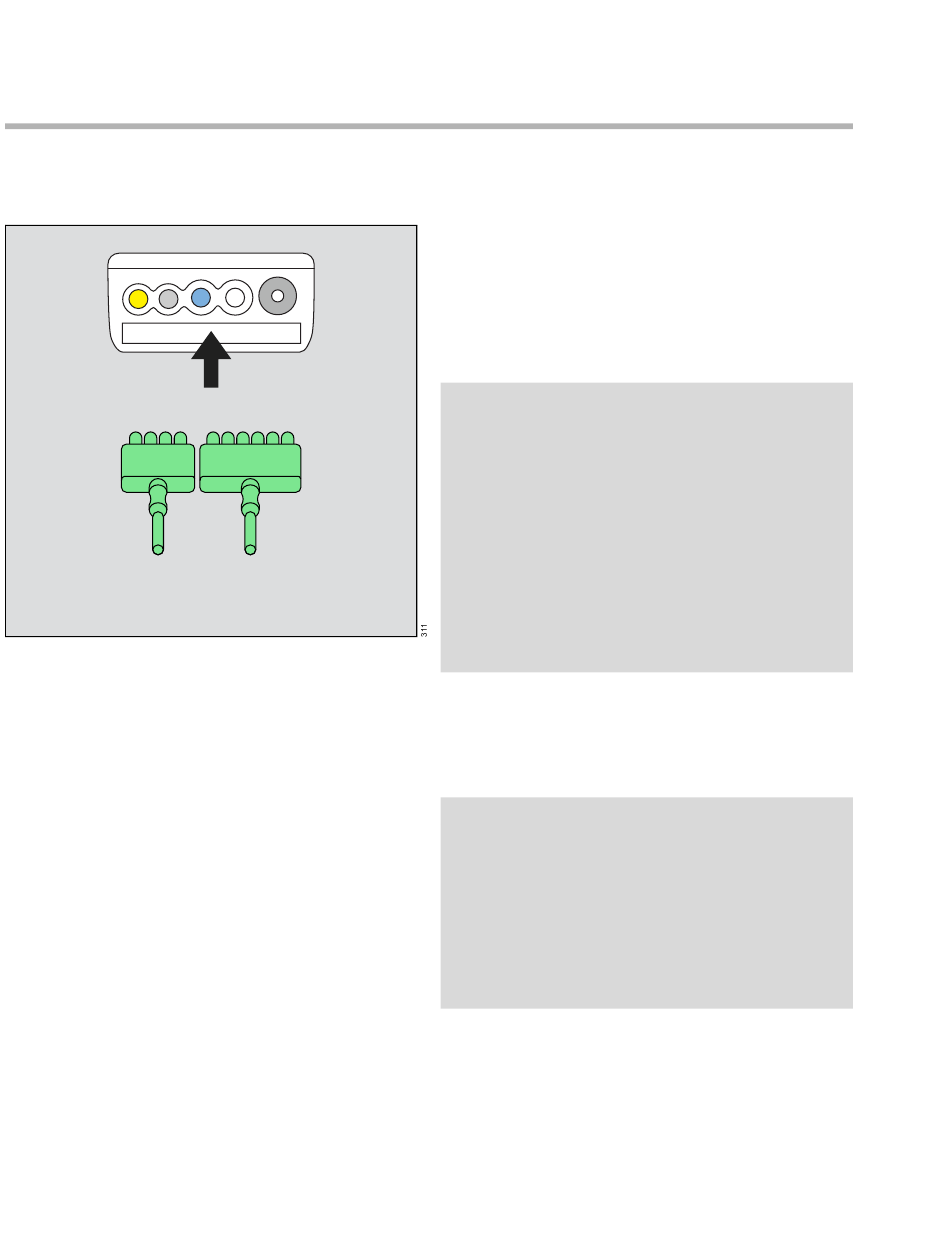

Les jeux de dérivations ECG se connectent
directement au M540.
C
A Port d'ECG du M540
B Jeu de dérivations à 6 câbles
C Jeu de dérivations à 4 câbles
256 Notice d'utilisation – Infinity
A
B
® Acute Care System – Applications de monitorage – VG7.1
Pour connecter les jeux de dérivations ECG
1 Insérer le jeu de dérivations à 6 câbles (B) et le
jeu de dérivations à 4 câbles (C) dans le port
ECG (A), sur le côté du M540.
Orienter les jeux de dérivations de l'adaptateur
d'ECG (B et C) avec les broches exposées vers
l'avant et les enfoncer fermement dans le port
ECG.
REMARQUE
Un jeu de dérivations d'ECG peut rester dans le
port ECG du M540 sans être réellement
connecté. S'assurer que tous les jeux de
dérivations ECG sont fermement enfoncés dans
le port ECG du M540.
La plupart des MonoLead comportent un numéro
sur le jeu de dérivations indiquant le nombre de
dérivations à connecter. Lors de la connexion
d'une MonoLead, s'assurer que le numéro se
trouve dans le même sens que l'affichage du
M540.
2 Connecter le jeu de câbles au patient. Pour
obtenir des informations sur l'application des
électrodes sur le patient, se référer aux figures
à partir de la page 220.
REMARQUE
En cas d'utilisation d'un jeu de 12 dérivations
ECG dont les câbles sont enroulés, il est
recommandé d'enrouler le jeu de dérivations à
6 câbles dans le même sens que le jeu de
dérivations à 4 câbles afin d'éviter un artefact. Par
exemple, enrouler les deux jeux de dérivations
soit en direction du patient soit dans la direction
inverse.
