Pièces Pour Connexion Au Gaz - Lang Chef Serie Guide D'utilisation

Cuisinières modulaires Série Chef

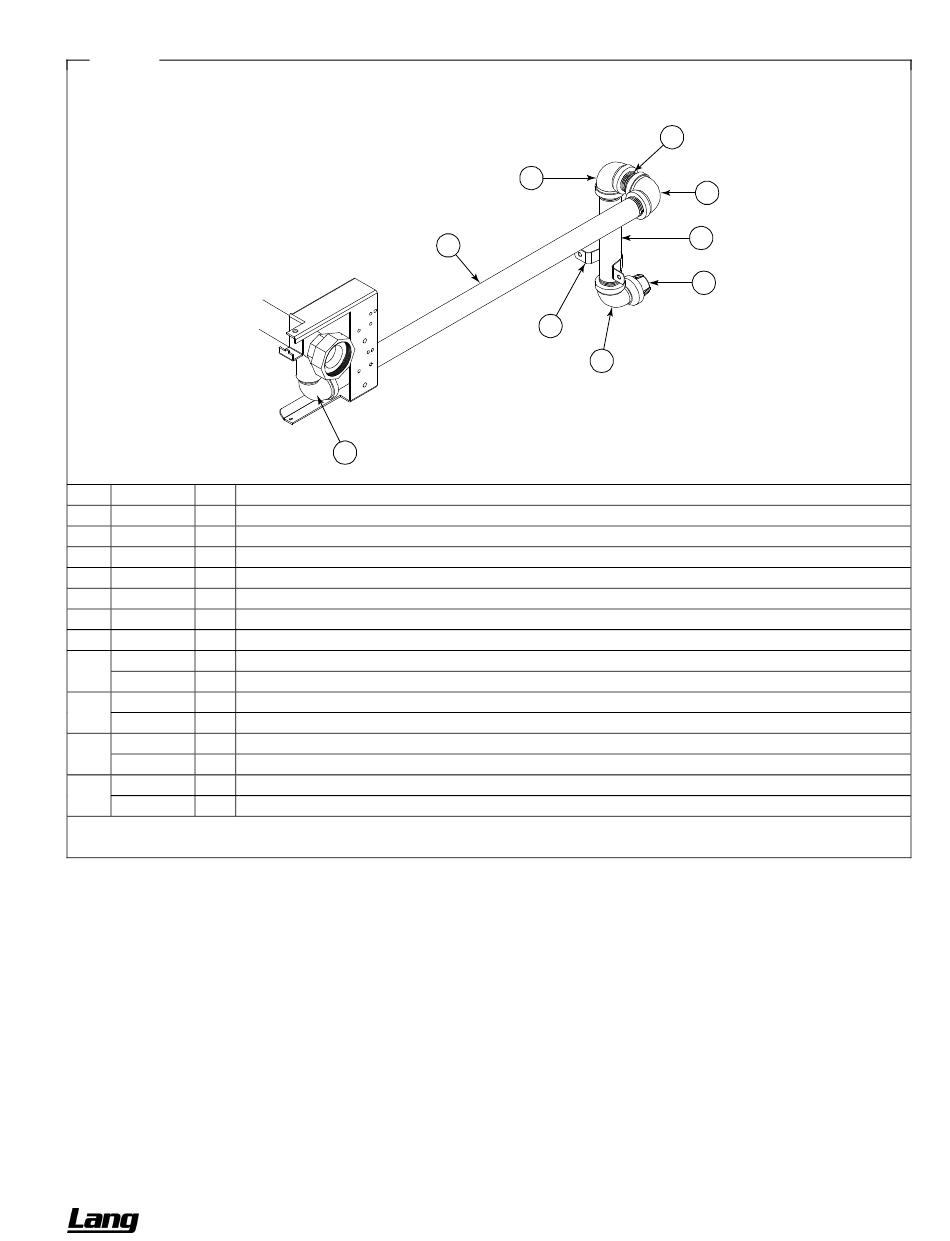

Figure 31
Pièces pour connexion au gaz
Item No de pièce Qté Description
1 1147005 1
BOUCHON DE TUYAU 1 PO
2 1146905 2
COUDE, 90 DEGRÉS, 1 PO
3 1163489 1
TRONÇON DE TUYAU À GAZ ARRIÈRE
4 1184777 1
BRIDE, 1-1/4 PO TUYAU
5 1146808 1
RACCORD À TUYAU, 1 PO
6 1174747 1
TUYAU D'ÉCHAPEMENT
7 1146911 1
COUDE, FILETAGE STANDARD, NOIR, 1 PO 90 DEGRÉS
** 4450009 *
RÉGULATEUR DE PRESSION 1-1/4 PO 2,500,000 BTU GAZ NATUREL
4450010 *
RÉGULATEUR DE PRESSION 1-1/4 PO 2,500,000 BTU PROPANE
** 1167782 *
RÉGULATEUR DE PRESSION 1 PO 600,000 BTU GAZ NATUREL
1167783 *
RÉGULATEUR DE PRESSION 1 PO 600,000 BTU PROPANE
** 4450008 *
1-1/4 PO ROBINET D'ARRÊT DU GAZ
4450007 *
1 PO ROBINET D'ARRÊT DU GAZ
** 1130195 *
1 PO RACCORD À DÉBRANCHEMENT RAPIDE, TUYAU FLEXIBLE 48 PO
1130194 *
1 PO RACCORD À DÉBRANCHEMENT RAPIDE, TUYAU FLEXIBLE 60 PO
* La quantité varie.
** Non représenté sur le dessin.
Guide d'utilisation 1192115 (04/10)
6
7
5
2
2
3
1
4
2
Réparations
Page 57 de 76
