Manuels Connexes pour Afag IRG 1-MS
Sommaire des Matières pour Afag IRG 1-MS
- Page 1 Unité de contrôle IRG 1 - MS Traduction des instructions d'utilisation et d'installation Copyright by Afag GmbH...
- Page 2 Ce manuel d'utilisation est valable pour les modèles : Type Numéro de commande 230 V / 50 Hz Unité de contrôle IRG 1 - MS 50391018 115 V / 60 Hz Version de cette documentation: BA_IRG1-MS_R02.1_FR.docx Version: R02.1 Date: 01/07/2021 Page 2 01/07/2021 R02.1...
-
Page 3: Table Des Matières
Table des matières: Consignes de sécurité ..................4 Symboles et consignes ........................... 4 Consignes de sécurité fondamentales ....................5 Utilisation conforme à l'affectation ....................... 5 Description de l’appareil ................... 6 Généralités ............................. 6 Caractéristiques techniques ........................7 Instructions de montage ................... 8 Montage de l’appareil ........................... -
Page 4: Consignes De Sécurité
1 Consignes de sécurité 1.1 Symboles et consignes Symbole: montage et mise en service par un personnel qualifié et conformé- ment à la notice technique. Veuillez respecter les explications ci-dessous concernant les symboles et consignes de danger. Elles vont du danger mortel à la simple consigne et sont conformes à la norme ISO 3864-2. -
Page 5: Consignes De Sécurité Fondamentales
1.2 Consignes de sécurité fondamentales Cette description contient les informations nécessaires à l'utilisation conforme des produits qui y sont décrits. Elle s'adresse au personnel technique qualifié. Le terme de personnel qualifié désigne les personnes qui, par leur, formation, expé- rience et instruction ainsi que par leur connaissance des normes et dispositions res- pectives, des instructions relatives á... -
Page 6: Description De L'appareil
2 Description de l’appareil 2.1 Généralités Module pour une commande de moteur pour des moteurs monophasés à condensa- teur. Le module peut être éteint et allumé par un système supérieur sur une entrée de li- bération, par exemple „SMART-Box“ ou PLC au moyen d’une tension de 24V, DC. Pour des tests la libération peut être pontée par l’interrupteur de façon interne. -
Page 7: Caractéristiques Techniques

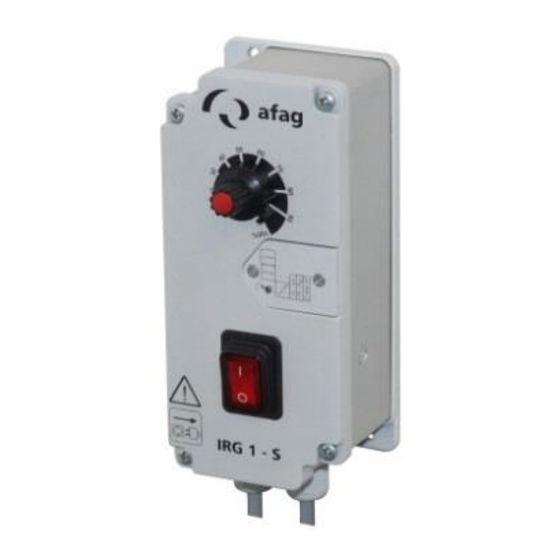

230 / 115 Fréquence 50 / 60 +/- 10 % Entrée de libération Sortie du moteur VAC ; A 230 / 115 ; 1 type de protection IP54 Figure 1: IRG 1-MS Fixation : 163 x 52 mm R02.1 01/07/2021 Page: 7... -
Page 8: Instructions De Montage
3 Instructions de montage 3.1 Montage de l’appareil Pour fixer l'appareil de commande, deux perçages se trouvent sur la partie inférieure du boîtier. Ils sont séparés de l'intérieur du boîtier. (Voir Figure 1) 3.2 Possibilités de raccordement Figure 2: Possibilités de raccordement Page 8 01/07/2021 R02.1... -
Page 9: Instructions De Maintenance
PRUDENCE Le cavalier et l'interrupteur à coulisse doivent uniquement être réglés pour l'application en question, sinon, un dysfonctionne- ment ou une détérioration de la plaquette à circuits imprimés peut avoir lieu. 4 Instructions de maintenance 4.1 Changement de fusible Procédure : 1. -
Page 10: Adresse De Commande
5.2 Adresse de commande Allemagne: Suisse: Afag GmbH Afag Automation AG Wernher-von-Braun-Straße 1 Luzernstrasse 32 D – 92224 Amberg CH – 6144 Zell Tél.: ++49 (0) 96 21 / 65 0 27-0 Tél.: ++41 (0) 62 / 959 86 86 Télécopie: ++49 (0) 96 21 / 65 0 27-490...
