CHAPITRE 6
INSTALLATION
n
n
REMARQUE
Ventilateurs centrifuges de gaine – InlineVent
Toutes les informations et consignes suivantes ne sont destinées qu'à un
électricien autorisé !
6.0
Contenu de la livraison/Détails de l'installation
Les ventilateurs centrifuges à gaine RR sont composés d'une enveloppe, d'une turbine, d'un moteur électrique et des
moyens de fixations du moteur à l'enveloppe. Une boîte à bornes destinée au raccordement réseau se trouve à
l'extérieur. Les ventilateurs sont montés en tant qu'unité complète. Avant l'installation, retirer l'unité RR du carton d'em-
ballage et observer tout éventuel dégât ou saleté survenu pendant le transport ou sur le chantier.
ATTENTION
Les arêtes peuvent être coupantes. Porter des gants de protection lors du déballage !
6.1
Préparation à l'installation
Les arêtes peuvent être coupantes. Porter des gants de protection lors de la vérification de la libre rotation de
l'hélice !
Le ventilateur de série est livré en tant qu'unité complète, c'est-à-dire pré-câblé. Il peut être installé en toute position.
L'installation et la mise en service doivent être faites une fois que tous les autres travaux et que le nettoyage final sont
finis, afin d'éviter toute dégradation et salissure.
Une fois le produit déballé, et avant l'installation, vérifier les points suivants :
– vérifier les dégâts causés par le transport,
– détecter les parties rayées ou cassées,
– vérifier la libre rotation de la turbine.
6.2
Installation
Lors du montage et de l'assemblement, veiller à limiter la transmission des bruits et des vibrations. Utiliser pour cela les
colliers de fixation BM.. (fig. 2) (voir accessoire, section 3.2).
Les pieds de support MK 4 (fig. 3/4) (voir accessoire, section 3.2) sont un moyen de fixation facile aux éléments muraux
ou au sol. Prévoir également un support élastique entre le mur et les pieds de support MK. Lors d'une installation en
gaine, prévoir une longueur droite sans obstacle en aval et en amont du ventilateur, afin d'éviter une baisse de perfor-
mances ou une augmentation de bruits.
La performance totale du ventilateur est atteinte lorsque le champ d'écoulement de l'air est libre.
Afin de garantir un refroidissement moteur suffisant,
moins 20 % de la section du ventilateur.

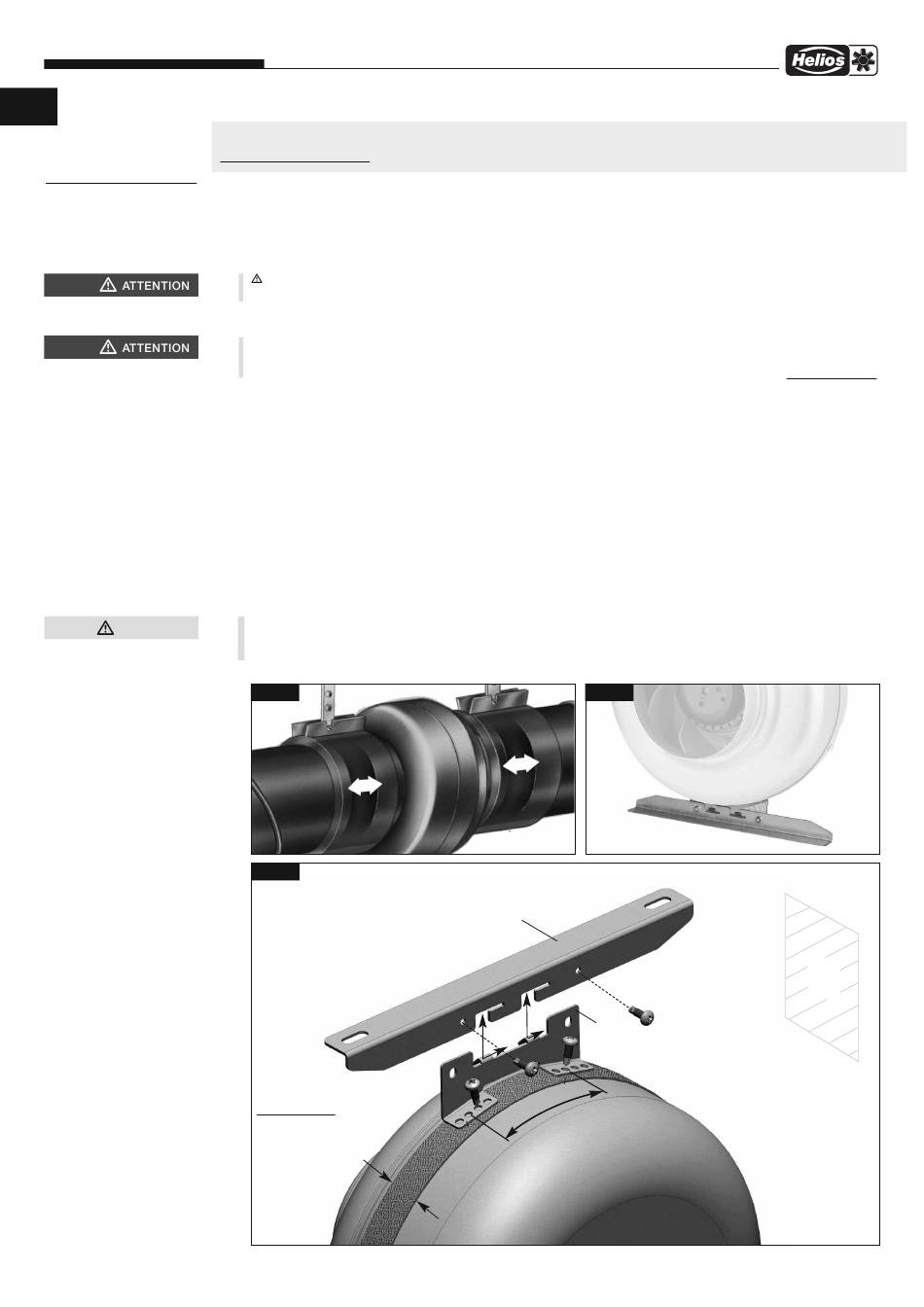

Fig. 2
Fig. 4
Montagekonsole für Wand oder Deckenmontage
Mounting rail for wall or ceiling suspension
Rail support pour montage au mur ou au plafond
schraffierter Bereich:
hatched area:
Zone hachurée:
- Montagezone für Winkel
- Assembly area for
bracket
- Zone de montage
pour console
RR..
®
prévoir une section libre de passage d'air correspondant à au
Fig. 3
–
–
Winkel
Bracket
—
Console
—
V
Schraubenposition V, je nach
Baugröße des Ventilators wählen.
Screw position V, choose depending
on the size of the fan.
Position des vis V, à déterminer
selon taille du ventilateur.
6
Wand
Wall
Mur
4x Bohrschrauben
4x Self-tapping screws
4x vis autoforeuses
