Ventilateurs centrifuges de gaine – InlineVent

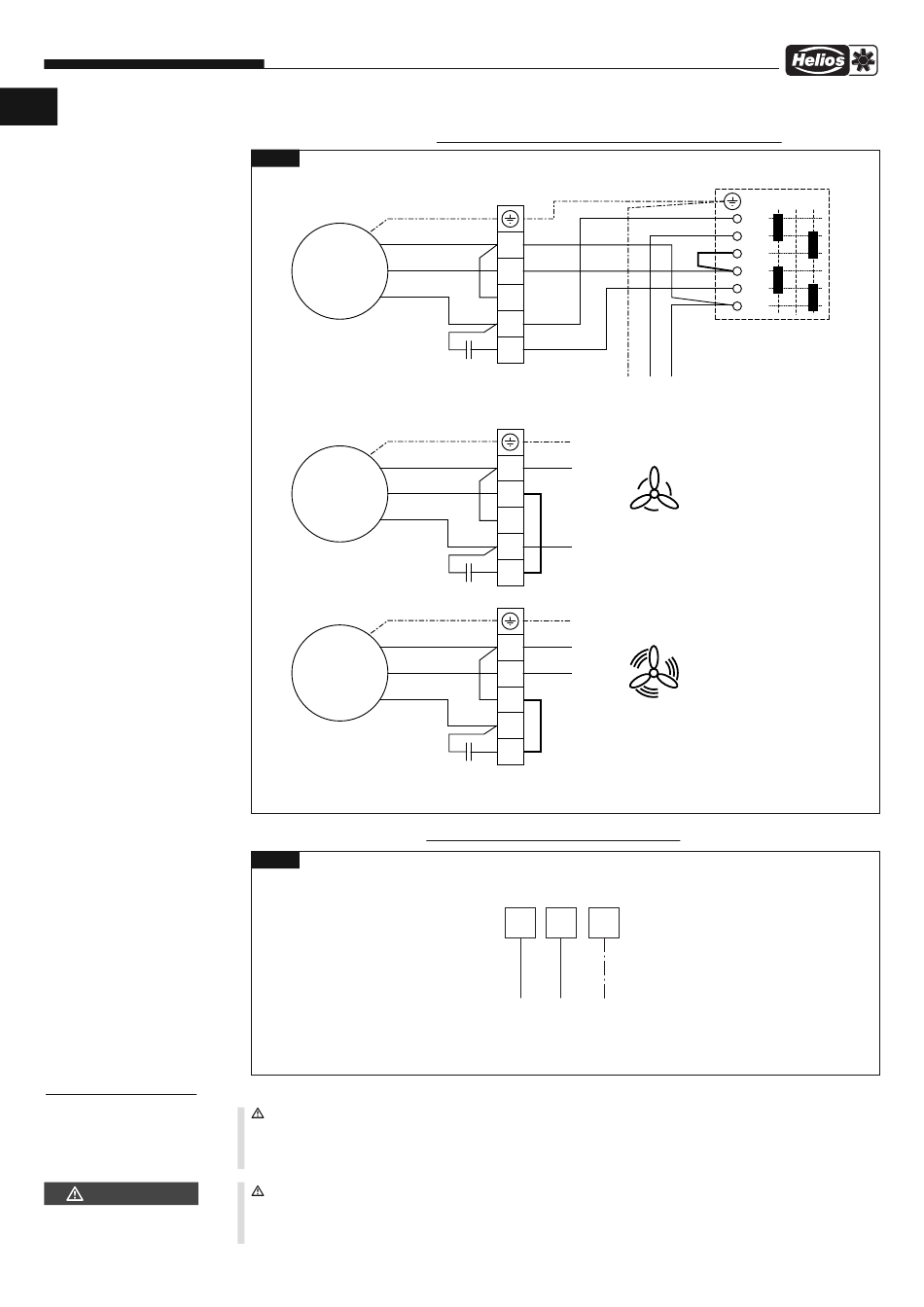

7.1 Plan de raccordement SS-934.1 pour les modèles RR 100 C, 125 C, 160 B, 160 C, 200 A, 250 A
Fig. 5
M
1~
YEGN BU BN
blau braun
gelb-grün
yellow-green blue brown
vert-jaune jaune-vert bleu brun
M
1~
M
1~
85068 002 SS-934,1 21.12.09
7.2 Plan de raccordement SS-508 pour les modèles RR 100 A, 200 B, 250 C, 315
Fig. 6
92524 001 SS-508 13.10.03
8.0

Maintenance et entretien

AVERTISSEMENT !
Risque d'électrocution au contact de parties sous tension.
Avant tous travaux d'entretien ou de maintenance, l'appareil doit être mis hors-tension et protégé contre tout
redémarrage intempestif !
AVERTISSEMENT !
Les parties rotatives de l'hélice peuvent pincer vos doigts.
Avant tous travaux d'entretien ou de maintenance, l'appareil doit être mis hors-tension et protégé contre tout
redémarrage intempestif !
