Soliphant M FTM50
Endress+Hauser

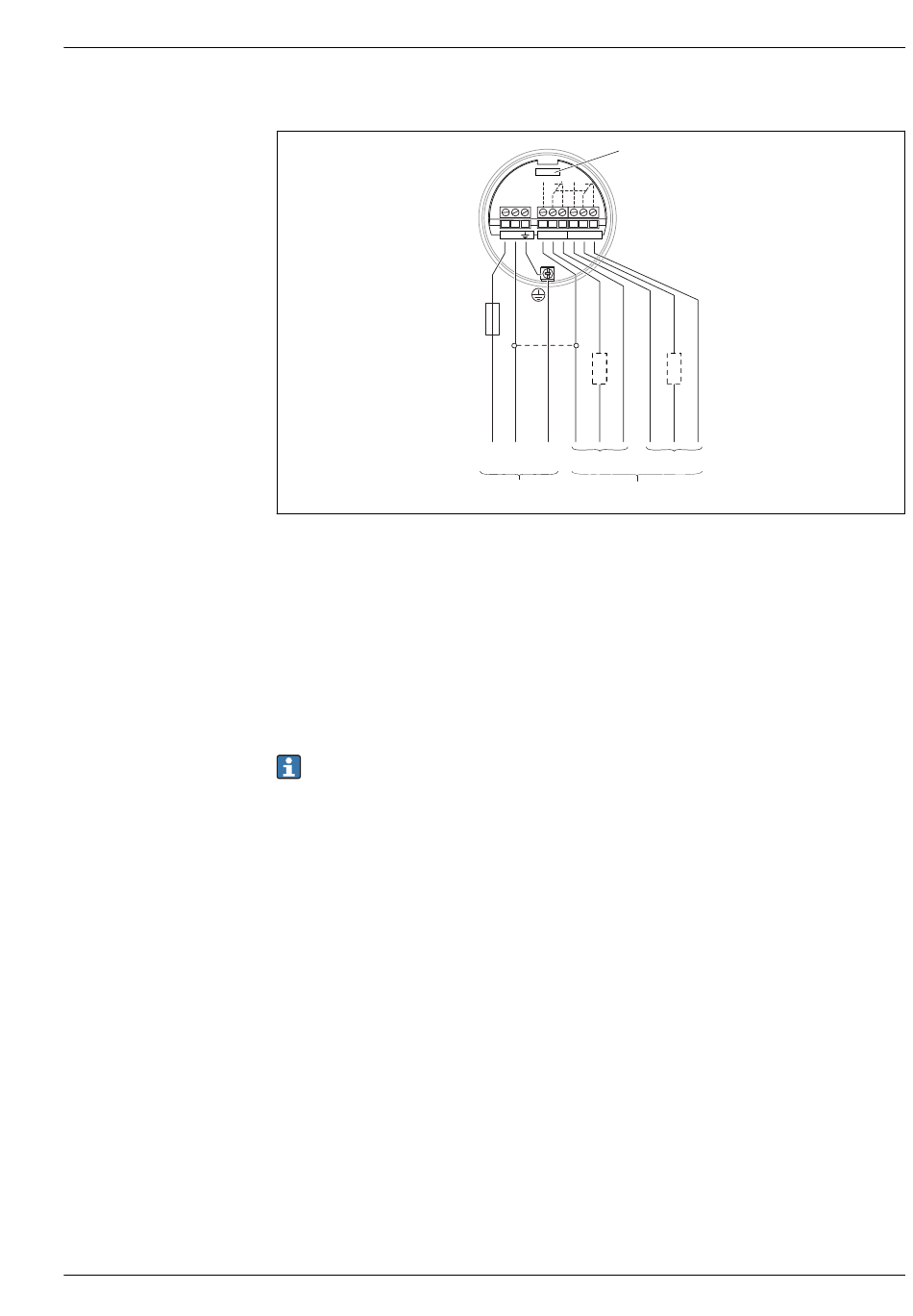

Électronique FEM54 (AC/DC avec sortie relais)
1 Sorties relais : contact normalement ouvert/fermé (NO, NF)
2 AC : U 19 ... 253 V, DC : U 19 ... 55 V
3 Lorsqu' e lle est pontée, la sortie relais fonctionne avec une logique NPN
4 Charge
Alimentation électrique
• Protection contre les inversions de polarité / protection contre les courts-circuits
• Tension alternative AC : 19 ... 253 V, ⁵⁰⁄₆₀ Hz
• Courant continu DC : 19 ... 55 V
Connexion courant universelle avec sortie relais (DPDT)
Tenir compte des différentes plages de tension pour AC et DC.
Considérer les points suivants :
Lors du raccordement d' u n appareil présentant une inductance élevée, prévoir un suppresseur
d' é tincelles afin de protéger les contacts de relais. Un fusible de faible intensité (selon la charge
connectée) protège les contacts de relais en présence d' u n court-circuit. Les contacts de relais
commutent simultanément.
FEM54
1 2 3 4 5 6 7 8
F
0.5A
3
NO C NC
a u r
)
L1 N
4
L+ L–
2
NO C NC
a u r
4
1
A0044398
