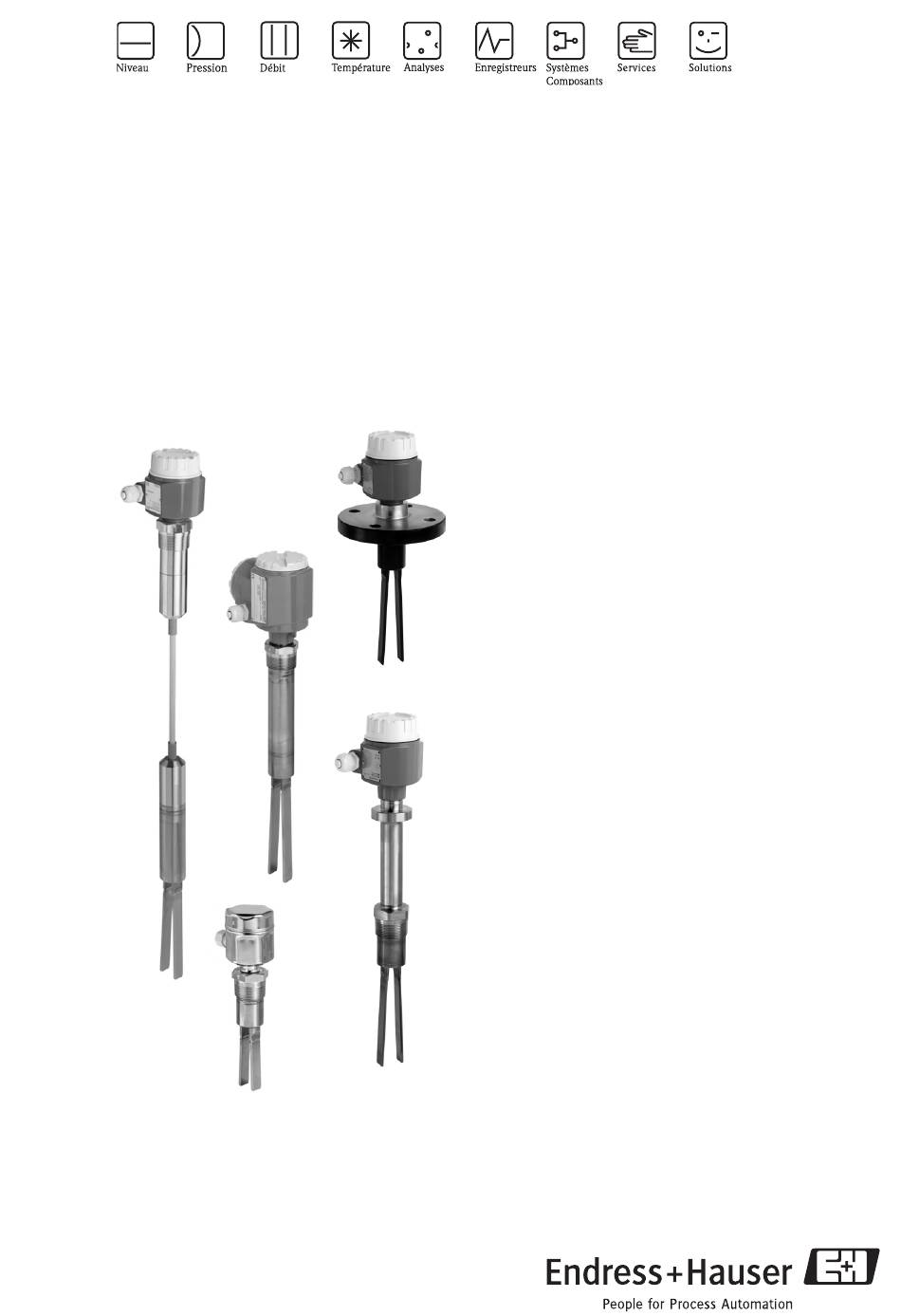

Information technique

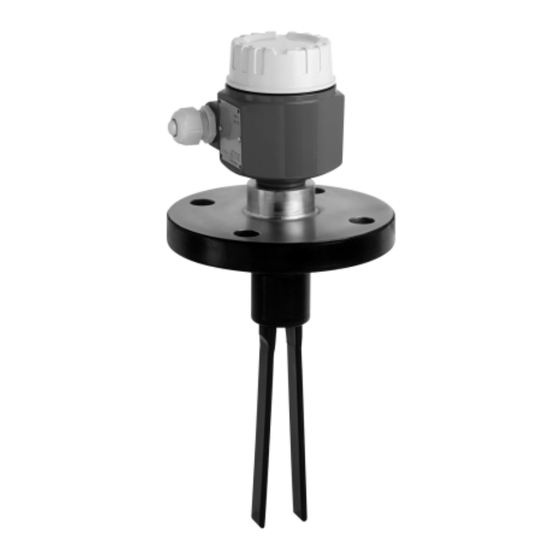

Soliphant M FTM50, FTM51, FTM52
Détecteur de niveau à lames vibrantes universel pour
solides en vrac à faible granulométrie,
également utilisable en zone explosible
TI392F/14/fr/04.08
Domaines d'application
Le Soliphant M est un détecteur de niveau robuste pour
silos contenant des solides en vrac à faible granulométrie
ou pulvérulents, même s'ils ont une faible densité.
Les différentes constructions permettent une utilisation
dans diverses applications. Il possède également de
nombreux certificats pour l'utilisation en zones à
poussières ou gaz inflammables ou explosifs.
FTM50 : construction compacte pour montage dans
n'importe quelle direction. Une large gamme
d'applications grâce à différentes variantes ; par ex.
• fourche courte polie avec boîtier en inox (F15) et
Tri-Clamp
• fourche standard revêtue avec boîtier aluminium
(F17) et bride
• fourche standard pour 280 °C et avec boîtier
aluminium (F13)
FTM51 : avec tube prolongateur jusqu'à 4 m pour
montage dans n'importe quelle direction
FTM52 : avec câble jusqu'à 20 m pour montage par le
haut
Applications typiques : céréales, farine, cacao, sucre,
aliments pour animaux, lessive, pigments en poudre,
craie, plâtre, ciment, granulés en matière synthétique,
cendres volantes
Principaux avantages
• Leader dans le domaine de la détection de niveau de
solides en vrac avec une expérience pratique
depuis 1967
• Sécurité fonctionnelle jusqu'à SIL2 selon CEI 61508
• Pas de pièce mécanique mobile : pas d'usure, longévité
importante
• Insensible aux vibrations externes et à la formation de
dépôt : fonctionnement sans entretien, indépendant
des solides en vrac
• Différentes électroniques : par ex. sortie NAMUR,
relais, thyristor, signal PFM pour une adaptation
optimale à l'unité de commande de l'installation
• Possibilité de régler la densité et la temporisation de
commutation
• Température de process jusqu'à 280 °C
• Capteur revêtu ou poli
• Fonction diagnostic : avertissement en cas de défaut de
l'appareil dû à la formation de dépôts ou à l'abrasion
