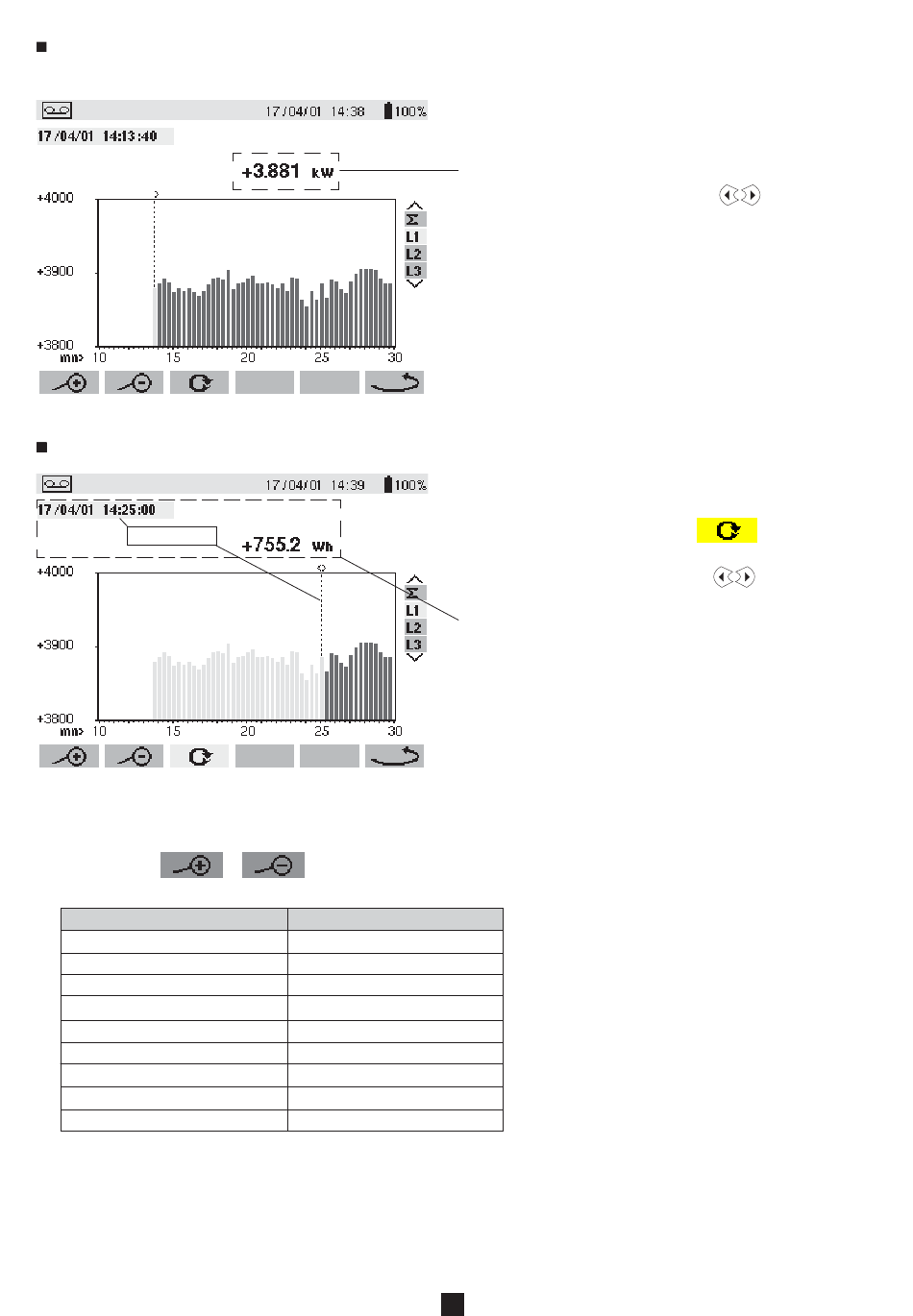

Visualisation graphique de la puissance moyenne
Après retour à l'écran "Sélection de la mesure à visualiser", à l'aide de la touche ../.. et ensuite la touche W on obtient :
Mesure de l'énergie sur une durée déterminée
Heure de fin
Nota : Toutes les données concernant une campagne d'enregistrement peuvent être exportées sur un PC avec le logiciel
"QualiStarView".
Nota :Les touches
et de l'échelle temporelle du graphique.
Période d'intégration d'affichage
2 heures
1 heure
15 minutes
10 minutes
5 minutes
1 minute
20 secondes
5 secondes
1 seconde
La période d'intégration d'affichage minimale est limitée par la période d'intégration d'enregistrement.
Nota : La période d'intégration d'enregistrement 2 minutes est un cas particulier. Pour celle-ci en effet ne sont possibles que les
périodes d'intégration d'affichage suivantes : 10 minutes, 1 heure et 2 heures.
et
permettent le changement de la période d'intégration d'affichage de la mesure affichée
Echelle du graphique
sur 5 jours
sur 2 jours ½
sur 15 heures
sur 10 heures
sur 5 heures
sur 1 heure
sur 20 minutes
sur 5 minutes
sur 1 minute
Valeur moyenne de la puissance active sur la phase L1, en
déplaçant le curseur avec les touches
Nota : Maintenir la touche choisie pour passer en avance
rapide
A partir des enregistrements des puissances moyennes on
peut en déduire l'énergie sur une durée choisie :
- Appuyer sur la touche de fonction
est positionné sur l'instant de départ du calcul d'énergie
- Déplacer le curseur avec les touches
l'instant de fin
La valeur d'énergie s'affiche, accompagnée des dates et
heures de fin.
Il est possible ainsi d'effectuer une mesure d'énergie sur
plusieurs plages de l'enregistrement dans les quatre
quadrants.
24
.
quand le curseur
pour sélectionner
