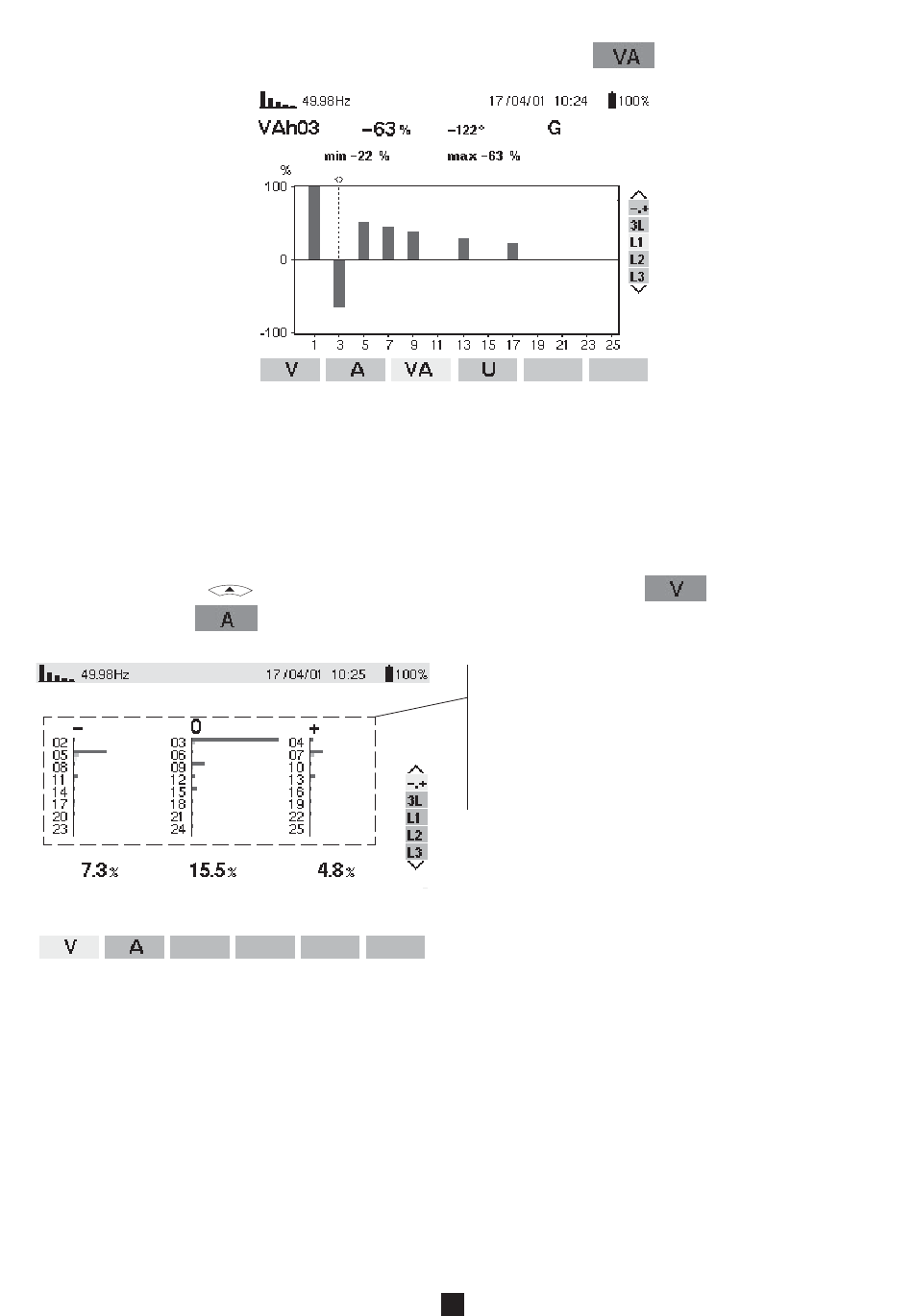

3. Analyse harmonique de la puissance d'une des phases d'un réseau triphasé
Les barres représentant les harmoniques sont signées.
La barre sélectionnée étant négative, le pictogramme G indique qu'il s'agit d'une harmonique émise (par convention, les
harmoniques positives sont reçues et les harmoniques négatives émises). Cette signature n'est possible que dans le mode
puissance.
4. Analyse harmonique en mode expert (C.A 8334 uniquement)
Appuyer sur la touche
dessous (idem pour
-.+
pour sélectionner "
" et sur la touche à fonction variable
) :
On distingue :
- dans la première colonne les harmoniques qui induisent
une séquence négative,
- dans la deuxième celles qui induisent une séquence nulle
(addition dans le neutre)
- dans la troisième celles qui induisent une séquence positive.
On peut ainsi analyser l'influence des harmoniques sur
l'échauffement du neutre ou sur les machines tournantes.
Fonction expert possible en V et A
16
, on obtient l'affichage ci-
