Sélection de la visualisation graphique des mesures enregistrées
Les enregistrements de mesures sont visualisés sous forme graphique
La sélection de l'enregistrement "POSTE 1" (voir "sélection d'un enregistrement"), donne accès à l'écran ci-dessous qui permet
la sélection de la mesure à visualiser :

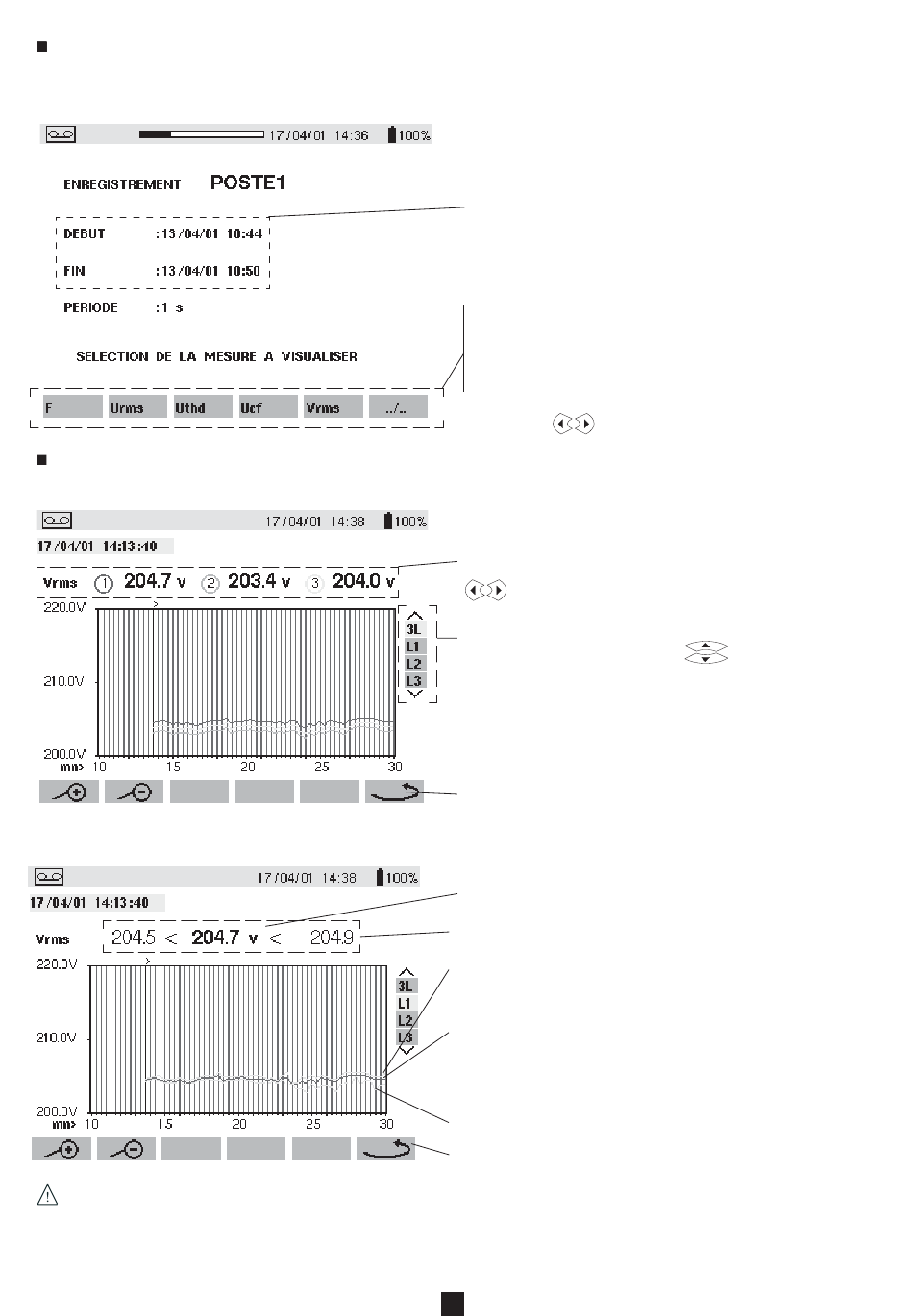

Exemple de visualisation graphique des mesures Vrms
- Après appui sur la touche Vrms, l'écran suivant s'affiche :
- Après sélection de la phase L1 on obtient l'écran suivant :
Lorsque la période d'intégration d'affichage est différente de la période d'intégration d'enregistrement :
- La valeur Avg affichée est la moyenne des mesures de chaque période d'intégration d'enregistrement sur une période d'intégration d'affichage
- Les valeurs extrêmes sont les valeurs minimales et maximales des périodes d'intégration d'enregistrement sur une période
d'intégration d'affichage.
Rappel des conditions de l'enregistrement
Ces touches permettent la sélection directe de la mesure à
visualiser.
La touche "../.." permet par appui successifs de faire défiler
en boucle les mesures qui ont été sélectionnées au moment
de la programmation de cet enregistrement.
Nota : Le défilement des mesures est aussi possible à l'aide
des touches
.
Affichage de la tension moyenne de chacune des 3 tensions
heure par heure en déplaçant le curseur à l'aide des touches
.
Sélection des 3 phases ou de chacune des phases
séparément à l'aide des touches
Permet le retour à l'écran permettant la sélection de la mesure
à visualiser
Valeur moyenne calculée sur la période d'intégration d'affichage
Valeurs extrêmes sur la période d'intégration d'affichage
Valeur Max.
Valeur moyenne
Valeur Min.
Permet le retour à l'écran "Sélection de la mesure à visualiser"
