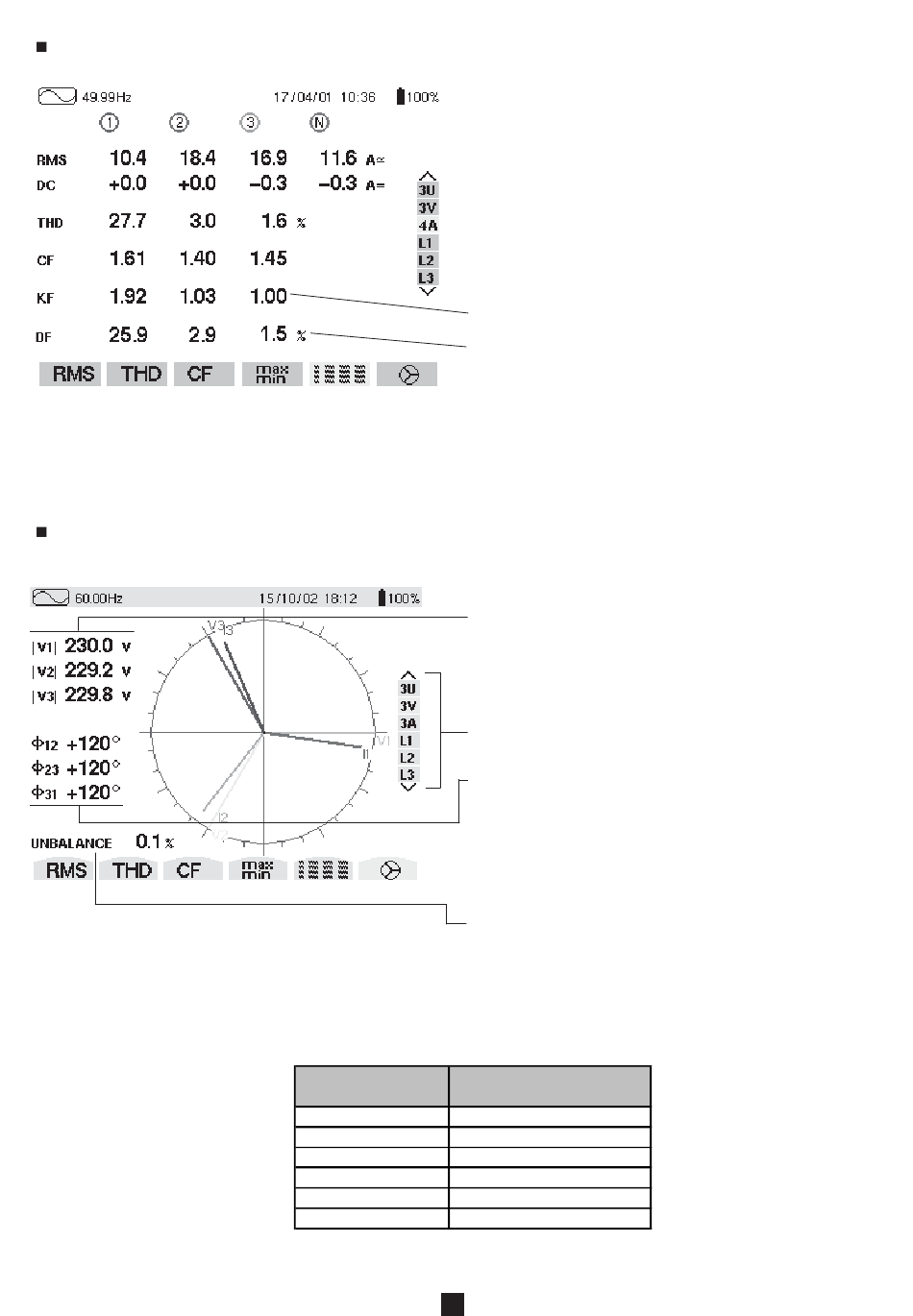

Affichage en simultané de l'ensemble des différentes mesures des courants
Résumé des paramètres RMS, DC, THD, CF et KF
Nota : Le facteur K ne concerne que les courants.
De même, la valeur du flicker ne concerne que les tensions.
3V → PST, flicker court terme
3A et 4A → facteur KF
L1, L2 et L3 flicker et facteur KF
Valeurs des courants DC uniquement pour la pince PAC 93
Affichage du diagramme de Fresnel ou diagramme vectoriel
Sur chaque phase L1, L2, L3 : visualisation de Vn et An en Fresnel.
Filtre d'affichage Vecteur de référence pour
(menu droit vertical) le diagramme de Fresnel
3U
3V / 2V
4A / 3A / 2A
L1
L2
L3
14
Calcul du facteur KF pour le déclassement des
transformateurs
Calcul du facteur de distortion
Valeur absolue ou module des tensions ou courants à la
fréquence fondamentale.
Sélectionner le choix de visualisation du diagramme de Fresnel
Φ12 correspond au déphasage de la voie 1 par rapport à la voie 2
Φ23 correspond au déphasage de la voie 2 par rapport à la voie 3
Φ31 correspond au déphasage de la voie 3 par rapport à la voie 1
NB : Ceci est valable pour les courants (4A et 3A) et pour les
tensions simples (3V).
Quand on choisit de regarder une phase en particulier (L1,
L2 ou L3) ΦVA est le déphasage de V par rapport à A.
Taux de déséquilibre en courant
NB : En mode "3V" c'est le taux de déséquilibre en tension qui
est visualisé
U1
V1
A1
A1
A2
A3
