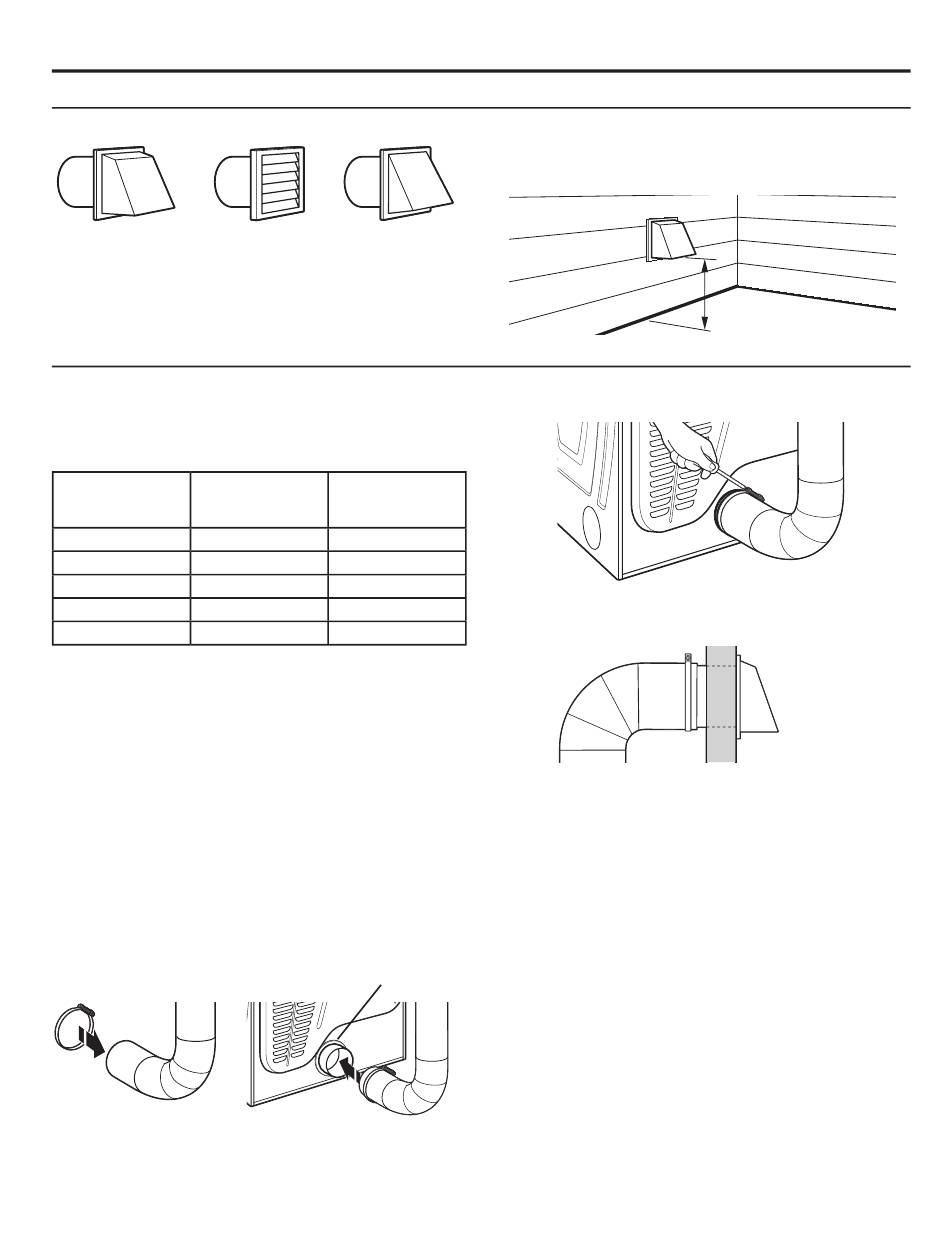

Hottes d'extraction
Clapets d'évacuation – Diamètre de 102 mm (4")
Clapet de type boîte
Clapet à persiennes
Longueur du système d'évacuation
Longueur maximale du conduit/raccord
La longueur maximale du système d'évacuation dépend
du type de conduit utilisé, du nombre de coudes et du type
de clapet d'évacuation.
Tableau des systèmes d'évacuation (conduit en métal rigide)
Nbre de
Clapet de type
changements
boîte ou à
de direction à 90°
persiennes
0
39,6 m (130 pi)
1
38,1 m (125 pi)
2
35,1 m (115 pi)
3
32,3 m (106 pi)
4
29,9 m (98 pi)
Pour les systèmes d'évacuation autres que ceux indiqués dans
le "Tableau des systèmes d'évacuation", consulter le revendeur
de pièces.
Prévoir un espace suffisant pour la combustion et la ventilation
de l'air. (Vérifier les dispositions des codes et règlements en
vigueur). Voir "Instructions d'installation dans un encastrement
ou un placard" dans la section "Emplacement".
Il est préférable d'utiliser une sortie de hotte de 102 mm (4").
Cependant, on peut utiliser un clapet d'évacuation de 64 mm
(2
⁄
"). Une sortie de 64 mm (2
1
2
contre-pression que les autres types d'installation. Pour
une installation permanente, un système d'évacuation
fixe est requis.
Raccordement du conduit d'évacuation
1. Si on utilise le conduit d'évacuation existant, s'assurer
qu'il est propre.
2. À l'aide d'une bride de fixation de 102 mm (4"), relier
le conduit d'évacuation à la bouche d'évacuation
du sèche-linge.
REMARQUE : Ne pas enlever le raccord de sortie.
All manuals and user guides at all-guides.com
EXIGENCES CONCERNANT L'EVACUATION
Clapet incliné
Clapet incliné
39,3 m (129 pi)
36,3 m (119 pi)
33,2 m (109 pi)
30,5 m (100 pi)
28,0 m (92 pi)
⁄
") cause davantage de
1
2
Raccord de sortie
Le clapet de décharge doit se trouver à au moins 305 mm (12")
au-dessus du sol ou de tout autre objet susceptible de se
trouver sur le trajet de l'air humide rejeté (par exemple, fleurs,
roches, buissons ou neige).
3. Serrer la bride de serrage de tuyau avec un tournevis Phillips.
4. S'assurer que le conduit d'évacuation est fixé au clapet
d'évacuation à l'aide d'une bride de fixation de 102 mm (4").
5. Placer le sèche-linge à son emplacement final. Ne pas
écraser ni pincer le conduit d'évacuation. Vérifier que
le sèche-linge est d'aplomb.
305 mm min.
12" min.
(305 mm)
(12")
33
