Fire-Ball 300
Modèle 203876
Universel
Entrée d'air
3/8 in. npt(f)
22,6 cm
Longueur totale: 52,6 cm

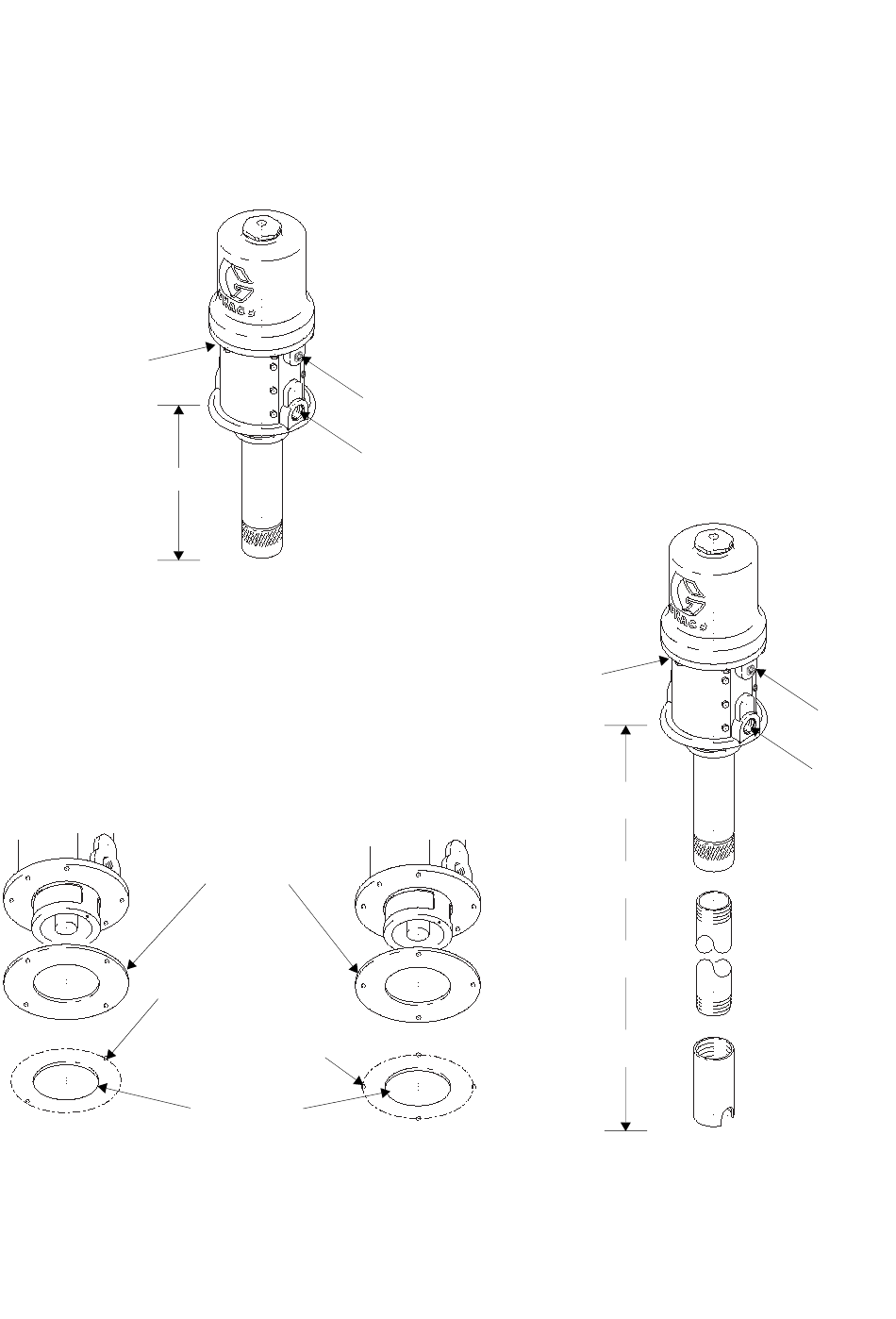

Schéma de perçage des trous de fixation
Deux trous de 0,673 cm
(0,265-in.) de diamètre
sur un cercle de boulon-
nage de 12,7 cm (5 in.)
Quatre trous de 0,673 cm
(0,265-in.) de diamètre sur
un cercle de boulonnage
de 12,7 cm (5 in.)
Montage
à 2 trous
32
05750
Joint
Réf. No 161023
Trou de 7,62 cm
(3-in.) de
diamètre
Modèle 203857
Fût de 208 l, montage sur couvercle
Longueur totale: 115,8 cm
Modèle 203872
Fût de 60 l, montage sur couvercle
Longueur totale: 96,8 cm
Modèle 204254
Fût de 208 l, montage sur bonde
Longueur totale: 126,7 cm
Vis de terre
Modèle 222087
Réservoir de 1041 l, montage sur bonde
Sortie
produit
Longueur totale: 152,1 cm
1/2 in. npt(f)
Entrée d'air
3/8 in. npt(f)
04127
Montage
à 4 trous
Modèle 203857
85,9 cm
Modèle 203872
66,9 cm
Modèle 204254
96,8 cm
Modèle 222087
122,2 cm
Dimensions
Vis de terre
Sortie produit
1/2 in. npt(f)
05754
309868F Rév. A
