Remplacement de l'électrode
1. Préparer le pistolet en vue d'un entretien, page 25.
2. Démonter le chapeau d'air et la buse, page 26.
3. Dévisser l'électrode (29) à l'aide de la clé multi-usage
(37). Tenir l'extrémité de la tige de presse-étoupe (26h)
pour l'empêcher de tourner, Fig. 12.
ATTENTION
Pour éviter d'endommager les filetages en plastique,
prendre les plus grandes précautions lors de la mise
en place de l'électrode.
4. Enduire le filetage de l'électrode et de la tige de
presse-étoupe de Loctite® à faible freinage (violet)
ou d'un mastic d'étanchéité équivalent. Introduire
l'électrode et serrer à la force des doigts. Ne pas trop
serrer.
5. Mettre en place la buse produit et du chapeau d'air,
page 26.
6. Contrôler la résistance du pistolet, page 18.
309292

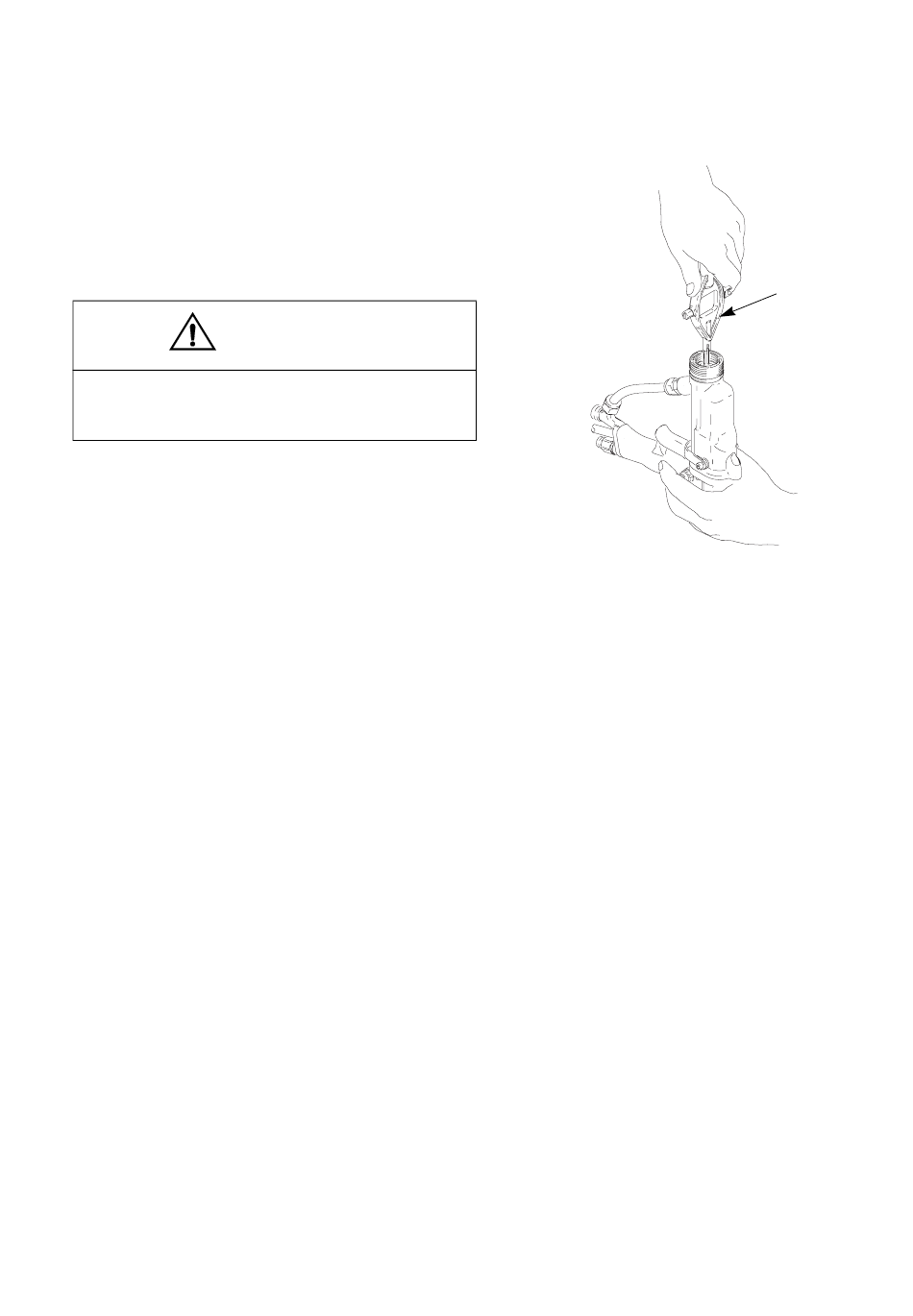

Fig. 12. Remplacement de l'électrode
Réparation
37
i1502a
