ROTA THWplus
– Funktie en grootte v/d trekkracht nazien.
– De centrale beschermhuls terug monteren
– Cylinder in voorste stand brengen , tandlatten met bijgele-
verde ontgrendelingssleutel ontgrendelen en vervolgens
de genummerde basisklauwen in de overeenkomende ge-
leidingen brengen en / of verplaatsen.
– Slag van de basisklauwen en weerstandsloze beweging
kontroleren.

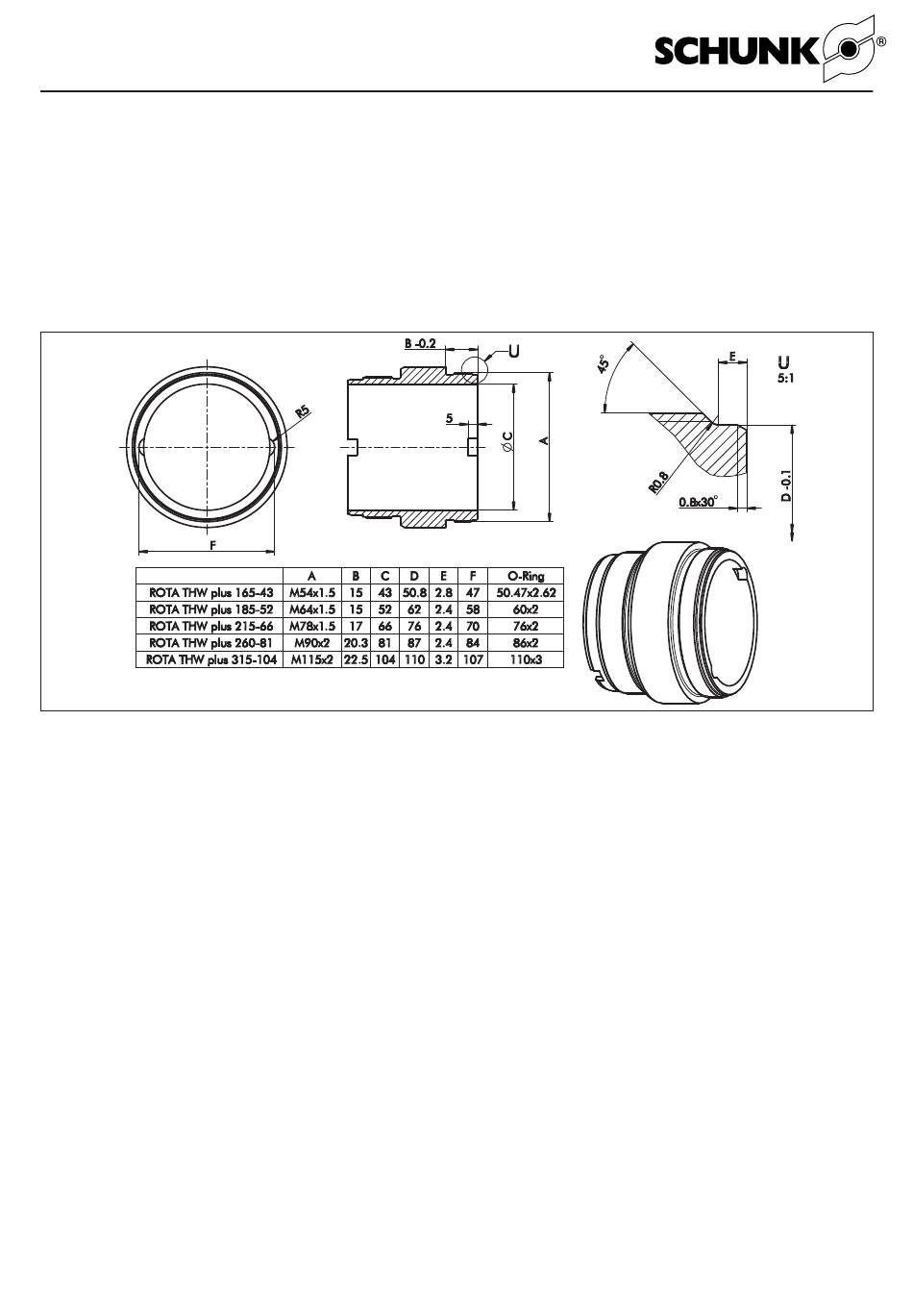

Beeld / Figure
6.2
Construktiewijzigingen voorbehouden / Sous réserves de modifications constructives
7. Functie
7.1 Funktie en bediening
(Pos.-Nr. zie tekening, hoofdstuk 8)
De automatisch bediende klauwplaat wordt door een mee-
draaiende hol-of volspancylinder bekrachtigd. De axiale trek-
of drukkracht wordt tot een radiale klauwenbeweging omge-
zet via de tandlatten en de basisklauwen.
De span- en openingsweg van de klauwen wordt door de
spancylinder bepaald. Het verplaatsen of wisselen van de
klauwen gebeurt in geopende toestand. Uit veiligheidsrede-
nen is in deze stand de vertanding van de basisklauwen nog
steeds vergrendeld. De ontgrendeling gebeurt mechanisch.
Voor iedere klauwengeleiding is er, aan de buitenomtrek van
de klauwplaat, een zeskantige ontgrendelingsbout voorzien
die met behulp van de ontgrendelingssleutel kan bewogen
worden. Door het verdraaien van de ontgrendelingsbout
wordt de vertanding van de tandlat, tegen veerdruk, langs
onder uit de vertanding van de basisklauw bewogen. In deze
stand kunnen de basisklauwen radiaal naar binnen of buiten
verschoven of gewisseld worden. Het verwijderen van de ont-
grendelingssleutel is in deze stand niet mogelijk.
– Vérifier le fonctionnement et la force de traction.
– Remonter la douille de protection centrale.
– Amener le cylindre en position avant, déverrouiller les cré-
maillères à l'aide de la clé fournie, ensuite faire coulisser
ou déplacer les mors de base numerotées dans les gui-
dages correspondants.
– Contrôler la course et le coulissement aisé des mors de
base.
7. Fonction
7.1 Fonctionnement et utilisation
(Pos.-Nr. voir plan, chapitre 8)
Le mandrin automatique à crémaillères est commandé par un
cylindre rotatif creux ou plein. La force axiale de traction ou de
pousée est transformé en mouvement radial des mors par les
crémaillères vers les mors de base.
La course d'ouverture et de serrage est déterminée par le
cylindre de serrage. Le déplacement ou changement des
mors se fait en position ouverte. Pour des raisons de sécuri-
té, la denture des mors de base est toujours vérrouillée dans
cette position. Le déverrouillage se fait mécaniquement.
Pour chaque guidage de mors est prévu sur le contour exté-
rieur du mandrin une vis de déverrouillage six pans que l'on
peut actionner avec la clé de déverrouillage. En tournant la
vis de déverrouillage, contre une pression par ressort, la den-
ture de la crémaillère est désengagée vers le bas de la den-
ture du mors de base. Dans cette position l'on peut déplacer
les mors de base radialement vers l'extérieur et
l'intérieur. Enlever la clé de déverrouillage dans cette position
n'est pas possible.
15
