ROTA THWplus
Aanbouw van de ROTA THW plus klauwplaat
– Klauwplaat uit de verpakking nemen en op bescha-
diging/volledigheid kontroleren.
– Door bediening van de cylinder, de trekbuis in voorste
stand brengen (zie beeld 6.1).
Er is op te letten dat de zuiger v/d klauwplaat
door de cylinder in de voorste stand kan
gebracht worden (ontgrendeling) Dit is moge-
lijk door onderstaande maten in acht te nemen.

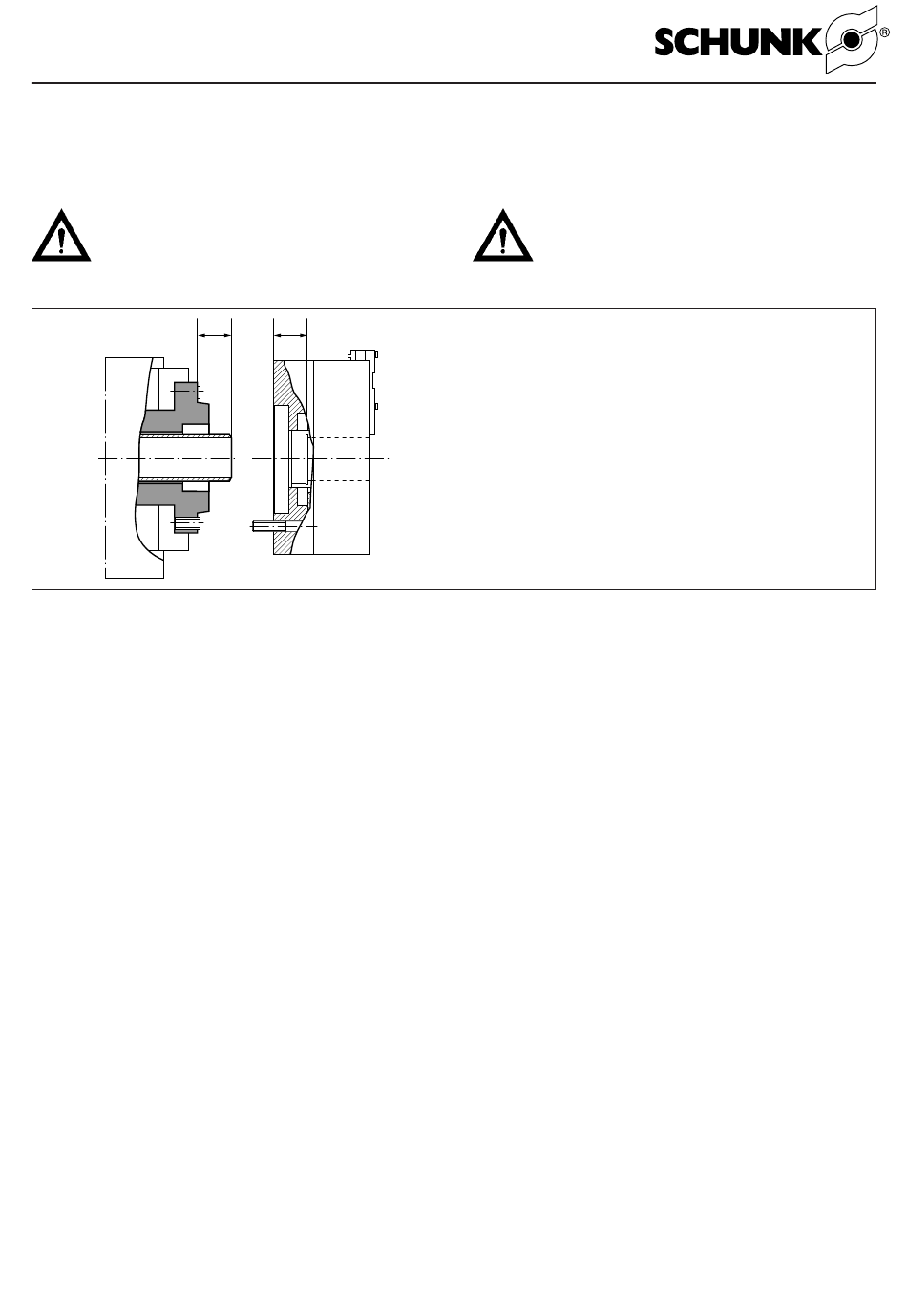

Beeld / Figure 6.1
– De klauwplaatzuiger (pos.3) in voorste stand duwen.
Klauwplaat diameters 165, 185 en 215
– De klauwen zo plaatsen zodanig dat ze niet voorbij de
klauwplaat komen.
– De klauwplaat tot op aanslag op de trekbuis schroeven.
– De klauwplaat op de machinespindel bevestigen met de
bijgeleverde bouten.
– Rond-en vlakloop aan de kontrolerand testen
– Funktie en grootte v/d trekkracht nazien.
– Cylinder in voorste stand brengen , tandlatten met bijgele-
verde ontgrendelingssleutel ontgrendelen en vervolgens
de genummerde basisklauwen in de overeenkomende
geleidingen brengen en / of verplaatsen.
– Slag van de basisklauwen en weerstandsloze beweging
kontroleren.
Klauwplaat diameters 260 en 315
– De klauwen zo plaatsen zodanig dat ze niet voorbij de
klauwplaat komen
– Bouten (pos. 43) demonteren en met hulp van de uitdruk-
draad, de centrale beschermhuls (pos. 4) uit het klauw-
plaatlichaam (pos. 1) nemen.
– De klauwplaat zwevend in de aslijn van de spindel bren-
gen.
– Het draaibare koppelstuk, door middel van de meegele-
verde montagesleutel tot aanslag op de trekbuis schroe-
ven.
– De klauwplaat aan de hand van de bijgeleverde bouten op
de spindel bevestigen.
– Rond-en vlakloop aan de kontrolerand testen.
2
1
Montage du mandrin ROTA-THW plus
– Enlever le mandrin de l'emballage en vérifier l'état et la
conformité de la livraison.
– Amener le tube de traction en position avant en actionnant
le cylindre (voir fig. 6.1).
Il faut veiller à ce que le piston du mandrin
puisse être amené en position avant par le
cylindre (déverouillage). Ceci est possible en
respectant les cotes de montage ci-dessous.
Cylinderzuiger in voorste stand
R
= Klauwplaatzuiger in voorste stand drukken en
1
met dieptemaat uitmeten
R
= R
+ 0.3 mm (max. 0.5 mm)
2
1
Piston du cylindre en position avant
R
= Pousser le piston du mandrin en position avant et
1
mesurer avec un pied de profondeur
R
= R
+ 0.3 mm (max. 0.5 mm)
2
1
Pousser le piston (pos.3) en position avant
Mandrin diamètres 165,185 et 215
– Monter les mors de telle façon qu'ils ne dépassent pas le
mandrin.
– Visser le mandrin à butée sur le tube de traction
– Fixer le mandrin sur la broche machine avec les boulons
fournis.
– Vérifier la concentricité et planéité sur le rebord de con-
trôle.
– Vérifier le fonctionnement et la force de traction.
– Amener le cylindre en position avant, déverrouiller les cré-
maillères à l'aide de la clé fournie, ensuite faire coulisser
ou déplacer les mors de base numerotées dans les gui-
dages correspondants.
– Contrôler la course et le coulissement aisé des mors de
base.
Mandrin diamètres 260 et 315
– Monter les mors de telle façon qu'ils ne dépassent pas le
mandrin.
– Démonter les vis (pos. 43) et à l'aide du filetage de pres-
sion, enlever la douille de protection centrale (pos.4) hors
du corps du mandrin (pos. 1)
– Amener le mandrin en position flottante dans l'axe de la
broche machine
– Visser la bague tournante filetée, à butée sur le tube de
traction à l'aide de la clé de montage fournie.
– Fixer le mandrin sur la broche machine avec les boulons
fournis.
– Vérifier la concentricité et planéité sur le rebord de con-
trôle.
14
