ROTA THWplus
9. Onderhoud
9.1 Smering
Om een veilige funktie van de klauwplaat te
garanderen, moet deze regelmatig gesmeerd
worden.

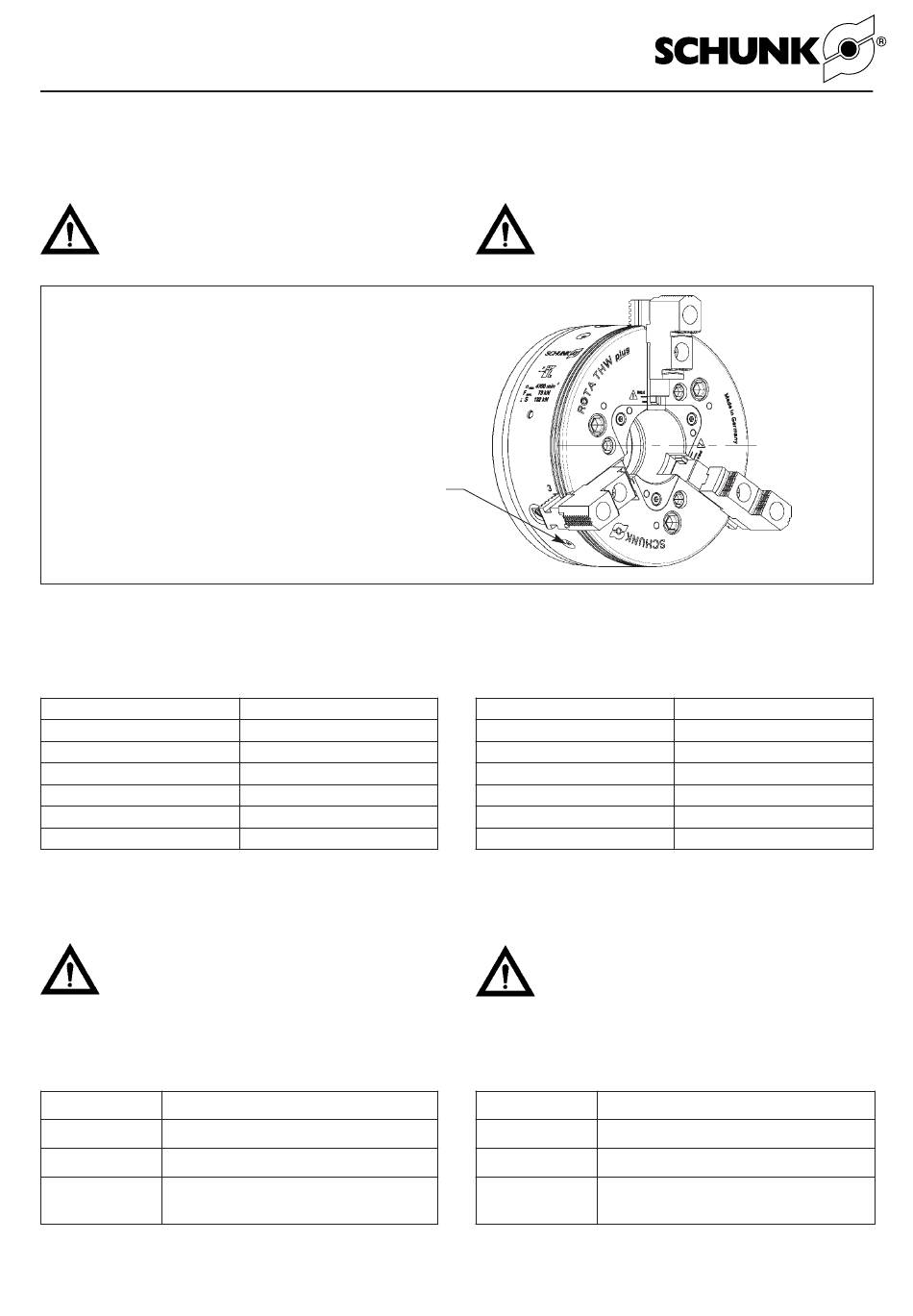

Beeld / Figure
9.1
3 Smeernippels op de buitendiameter van de klauwplaat
3 Graisseurs sur le diamètre extérieur du mandrin
– Klauwplaat in open stand brengen. Met een hogedrukvet-
pomp in de 3 smeernippels (beeld 9.1 pijl) met 4 – 12 sla-
gen naargelang de klauwplaat diameter smeren met spe-
ciaal SCHUNK LINO MAX vet.
Klauwplaatgrootte
165
185
215
260
315
400
– Voor een optimale vetverdeling de klauwplaat meermaals
volledig openen en sluiten.
– Spankracht nakijken en eventueel voorgaande operatie
herhalen.
Om onbalans te vermijden is het aangeraden
dat alle smeernippels met dezelfde hoeveelheid
gesmeerd worden.
9.2 Onderhoudstabel
– Nasmeren van de smeernippels
Werkuren Gebruiksvoorwaarden
Om de 20-30 uur normaal met koelmiddel
Om de 8 uur hoog met koelmiddel
1000 – 1500 volledige demontage, reiniging
uren naargelang graad van vervuiling
(3 x 120°)
Aantal vetpompstoten
4
6
8
10
12
12
9. Entretien
9.1 Graissage
Pour garantir une utilisation en toute sécurité,
le mandrin doit être graissé régulièrement.
– Amener le mandrin en position ouverte. A l'aide d'une
pompe à graisse à haute pression, graisser les 3 grais-
seurs (fig.9.1 flèche) avec 4 - 12 coups de pompe suivant
le diamètre du mandrin avec la graisse spéciale SCHUNK
LINO MAX.
Dimension du mandrin
165
185
215
260
315
400
– Pour une répartition optimale de la graisse, ouvrir et fer-
mer le mandrin complètement plusieurs fois.
– Vérifier la force de serrage, le cas échéant répéter l'opé-
ration précédente.
Pour éviter un déséquilibre il est conseillé
de graisser les graisseurs avec la même
quantitée.
9.2 Tableau d'entretien
– Graissage des graisseurs
Heures de travail Conditions d'utilisation
Tous les 20-30 h normales avec arrosage
Tous les 8 h séveres avec arrosage
démontage complet, nettoyage suivant
1000 - 1500 h
le degré d'encrassement
19
No. de coups de pompe à graisse
4
6
8
10
12
12
