4.
FONCTIONNEMENT
4.1 REGLAGE DE LA COMBUSTION
Conformément à la Directive rendement
92/42/CEE, suivre les indications du manuel de
la chaudière pour monter le brûleur, effectuer le
réglage et l'essai, contrôler la concentration de
CO et CO
, dans les fumées, leur température et
2
celle moyenne de l'eau de la chaudière.
Le réglage de la tête de combustion et du volet
d'air se fait en fonction du débit nécessaire à la
chaudière.

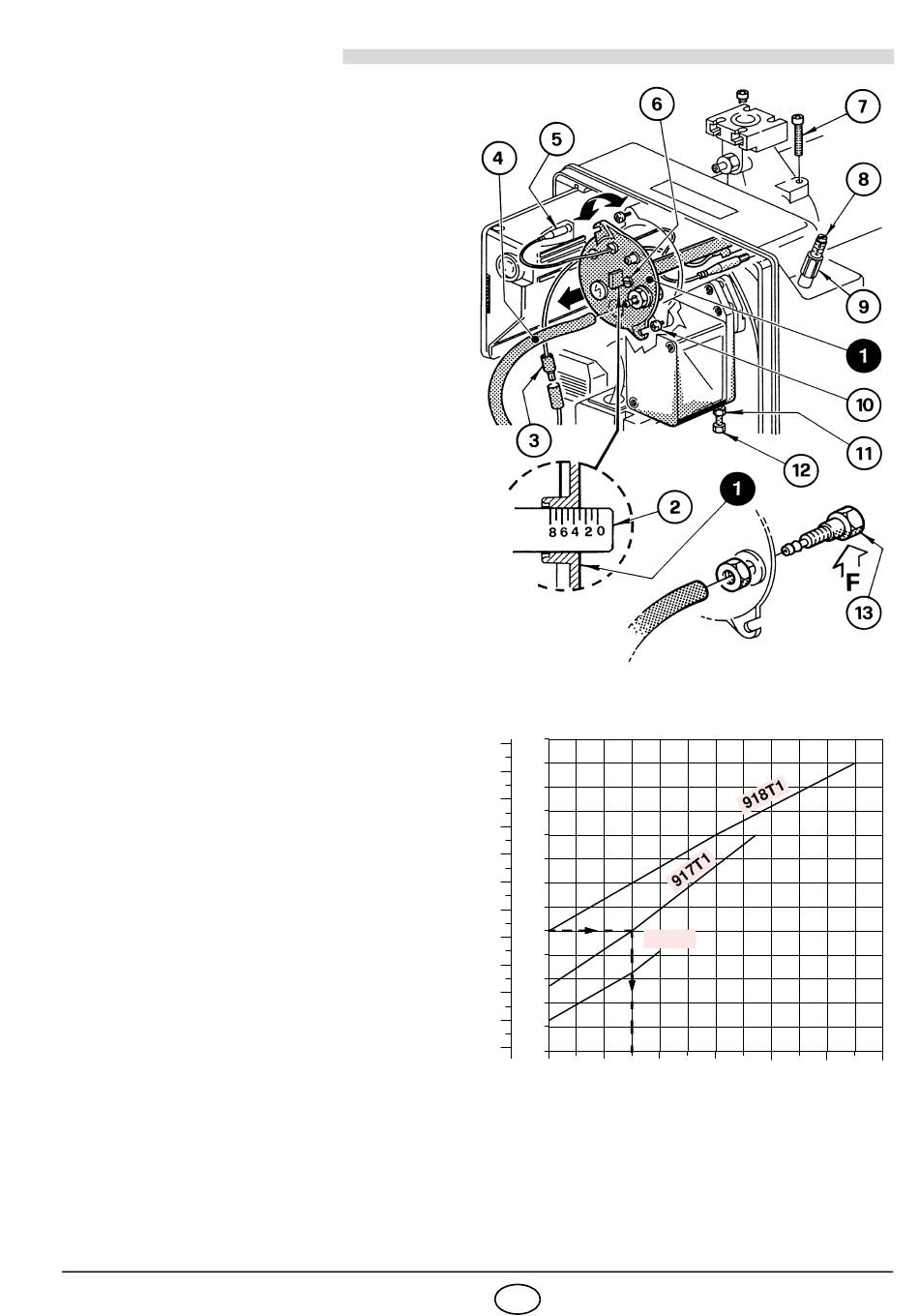

4.2 REGLAGE DE LA TETE DE COM-
BUSTION,
(voir fig. 9)
Son réglage varie selon le débit du brûleur.
La régler en tournant la vis de réglage (6) dans
le sens des aiguilles d'une montre ou dans le
sens inverse jusqu'à ce que l'encoche gravée
sur la bride de réglage (2) coïncide avec le
plan externe du groupe tête (1).
Sur la figure 9, la bride de réglage de la tête se
trouve sur l'encoche 3.
Exemple pour le brûleur BS3D:
Le brûleur est installé dans une chaudière de
100 kW. Si l'on considère un rendement de
90%, le brûleur doit fournir environ 110 kW
avec la bride sur l'encoche 3, comme illustré
sur le diagramme.
Le diagramme n'est reporté qu'à titre indicatif;
il est conseillé de régler la tête en fonction des
exigences requises par le type de chaudière
pour obtenir des performances optimales du
brûleur.
EXTRACTION DU GROUPE TETE
Procéder comme suit pour extraire le groupe tête:
Enlever les branchements (3 et 5).
➤
➤
Oter le tuyau (4) et desserrer les vis (10).
Dévisser et enlever les vis (7), extraire le
➤
groupe porte tête (1) en tournant légère-
ment vers la droite.
Il est recommandé de ne pas modifier la po-
sition de réglage bride-coude (2) en remon-
tant le tout.
REMONTAGE DU GROUPE TETE
Procéder comme indiqué plus haut mais en
sens inverse en remettant le groupe tête (1)
dans sa position première.
ATTENTION
Visser les vis (7) (sans les bloquer) jusqu'à
➤
la butée; les bloquer ensuite avec un couple de serrage de 3-4 Nm.
Vérifier qu'il n'y ait pas de fuites de gaz des logements des vis durant le fonctionnement.
➤
➤
Si la prise de pression (13) se desserre accidentellement, la fixer correctement en veillant à ce que le
trou (F) qui se trouve dans la partie interne du groupe tête (1) soit tourné vers le bas.
3115
S7006
kcal/h
kW
270
250
210.000
230
210
170.000
190
170
130.000
150
130
110
90.000
90
70
50.000
50
30
10.000
10
0
2
9
F
916T1
4
6
8
10
Encoche
Fig. 9
D8958
12
