3.7
Plage de puissance
PUISSANCE MAXIMALE: il faut la sélectionner dans la zone
A)(Fig. 3).
PUISSANCE MINIMALE: elle ne doit pas être inférieure à la limite
minimale illustrée sur le schéma.
Modèle
RLS 250/E
3.7.1
Procédure concernant les conditions de
fonctionnement du brûleur dans des centrales
de haute altitude
Chercher la CAPACITÉ CORRIGÉE DU BRÛLEUR correspon-
dant à l'altitude de la centrale dans le tableau 1 et la PRESSION
CORRIGÉE dans le tableau 2.
Contrôler dans le graphique de la plage de puissance du brûleur
(Fig. 3), si le point de fonctionnement défini par les valeurs ci-des-
sus se trouve dans les limites de la plage. Si ce n'est pas le cas, un
brûleur plus grand sera nécessaire.
Remarques
Les tableaux sont basés uniquement sur la variation de l'alti-
tude (température de référence = 68 °F, 20 °C)
Pour obtenir la correction combinée en cas de température
d'air différente, une compensation de 1000 pi tous les 3,6 °F
(305 m tous les 2 °C) est applicable (100 pi = 0,36 °F).
Exemple
–
Capacité nominale = 4500 MBtu/hr
–
Pression nominale de l'air = 3,33 po CE
–
Altitude réelle = 328 pi
–
Température réelle = 20°C = 68°F
–
Altitude réelle = 3000 pi
–
Température réelle = 17°C = 62,6°F
–
Différence de température = 68°F – 62,6°F = 5,4°F
–
Altitude virtuelle incrément = 5,4°F/3,6°F x 1000 pi = 1500 pi
–
Altitude virtuelle = (Altitude réelle) + (altitude virtuelle incré-
ment) = 3000 pi + 1500 pi = 4500 pi
20085794
Description technique du brûleur
MBtu/hr
GPH
1050
7,5
Plage de puissance pour C-ETL Canadian Listing
Les valeurs des zones de la PLAGE DE PUIS-
SANCE ont été obtenues en considérant une tem-
pérature ambiante de 68 °F et une pression
atmosphérique de 394" WC, la tête de combustion
ATTENTION
étant réglée comme indiqué à la page 31.
Tab. F
A
–
Capacité corrigée = (4568+4590)/2 = 4579 MBtu/hr
–
Pression corrigée = (4,7+5,13)/2 = 4,9 po CE
Conditions de référence:
–
Température Ambiante: 68 °F (20 °C)
–
Pression Barométrique: 394 po CE (1 000 mbar)
–
Altitude: 328 pi au-dessus du niveau de la mer (100 m au-des-
sus du niveau de la mer)
8
F
20107263

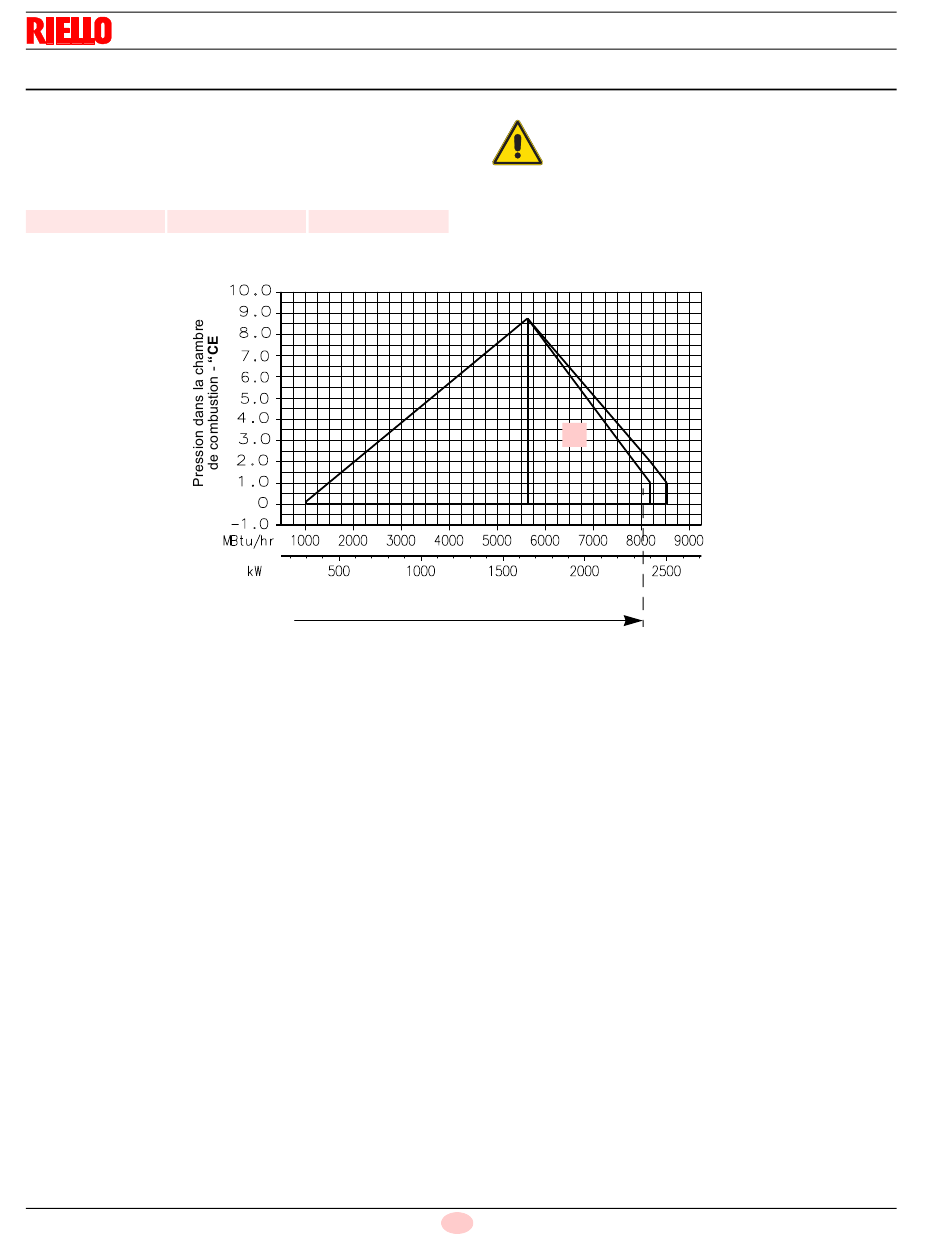

Fig. 3
