5.10.1 Fonctionnement en régime stationnaire
À la fin du cycle de démarrage, la commande du servomoteur com-
mence alors à contrôler la charge de la pression ou de la tempéra-
ture de la chaudière.
Si la température ou la pression sont faibles (et le contrôle de
la charge est donc fermé), le brûleur augmente progressive-
ment la puissance jusqu'au MAX.
Par la suite, si la température ou la pression augmentent et
déclenchent l'ouverture du contrôle de la charge, le brûleur
diminue progressivement la puissance jusqu'au MIN.
Le brûleur s'arrête lorsque la demande de chaleur est infé-
rieure à la chaleur fournie par le brûleur à la puissance MIN.
Le servomoteur retourne à l'angle 0° limité par le contact avec
la came 2. Le volet d'air se ferme alors complètement pour
réduire la dispersion thermique au minimum.
5.11 Mesure du signal de flamme
Vérifier le signal de flamme au moyen du paramètre 954, comme
indiqué sur Fig. 48. La valeur affichée est exprimée en pourcen-
tage.
La valeur en fonctionnement doit être supérieure à 24 %.
Si la valeur est supérieure ou égale à 18 % au démarrage du brû-
leur, ce dernier se bloque à cause de la lumière étrangère.
Pour obtenir des informations supplémentaires et détaillées, se ré-
férer au manuel d'instructions spécifique.

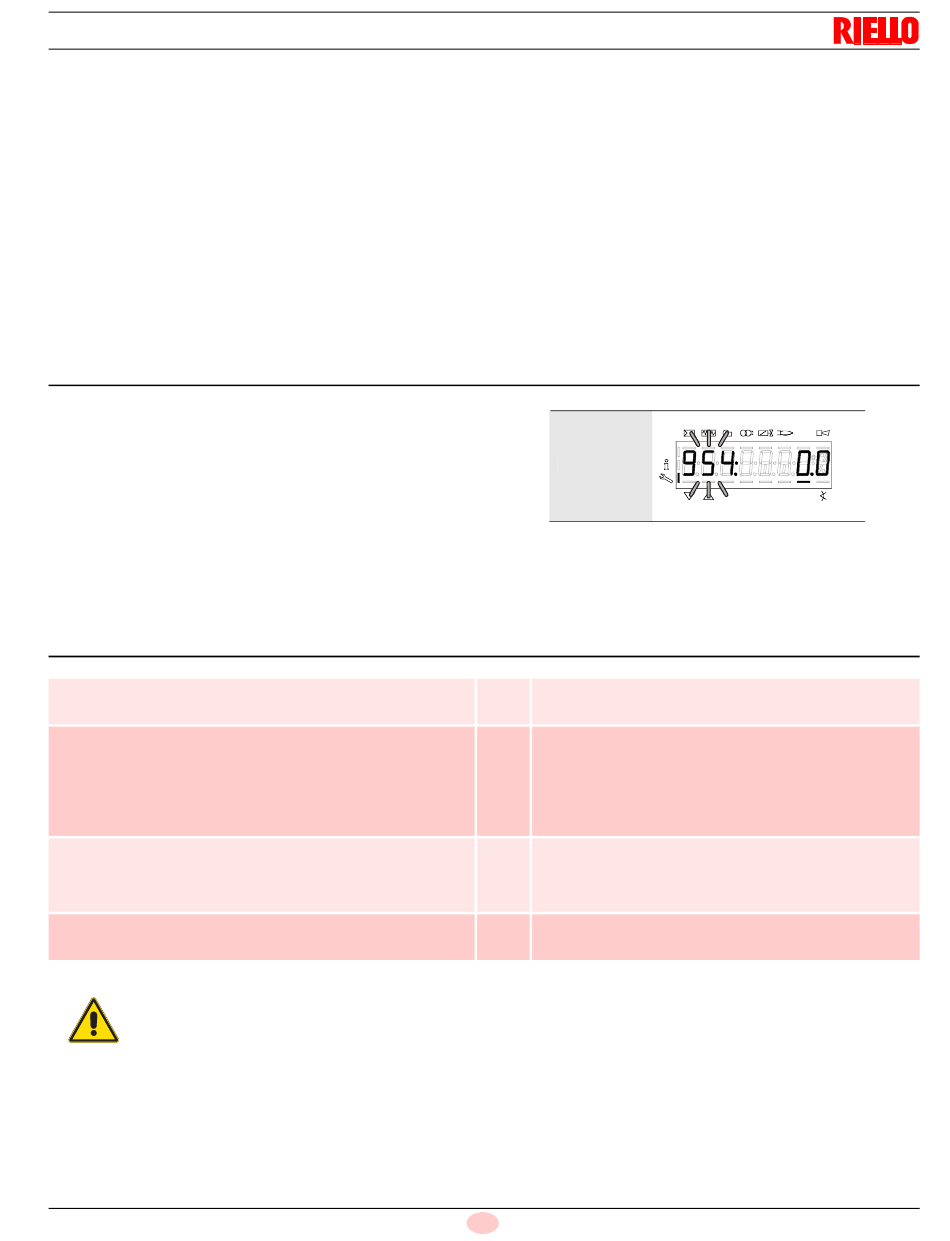

L'afficheur (Fig. 48) montre le paramètre 954: clignotant à gauche.
À droite, l'intensité de la flamme est affichée comme pourcentage.
Exemple: 954: 0,0
5.12 Contrôles finaux (brûleur en fonctionnement)
Ouvrir le fonctionnement en limite de contrôle.
Ouvrir le fonctionnement en limite haute.
Faire tourner la poignée du pressostat seuil maximum sur la
position minimale de fin d'échelle.
Faire tourner la poignée du pressostat d'air sur la position
maximale de fin d'échelle.
Tourner le pressostat fioul seuil maximum au minimum de
l'échelle.
Éteindre le brûleur et le mettre hors tension.
Couper le pressostat gaz seuil minimum.
Tourner le pressostat fioul seuil minimum au maximum de
l'échelle.
Couvrir le capteur de flamme UV.
S'assurer que les systèmes mécaniques de blo-
cage sont bien serrés dans les différents dispositifs
de réglage.
ATTENTION
Démarrage, réglage et fonctionnement du brûleur
À chaque variation de puissance, le servomoteur modifie automa-
tiquement le débit de fioul (régulateur de pression) et le débit d'air
(volet du ventilateur).
5.10.2 Défaillance dans l'allumage
Si le brûleur ne s'allume pas, il se bloque dans les 3 s suivant
l'ouverture de la vanne à fioul domestique.
Si la flamme sort accidentellement pendant le fonctionnement,
le brûleur se bloque dans 1 s.
S8171
Le brûleur doit s'arrêter.
Le brûleur doit s'arrêter et se bloquer.
Le brûleur ne doit pas se mettre en marche.
Le brûleur doit s'arrêter et se bloquer en raison d'une défail-
lance dans le démarrage.
35
F
P
V
h min s
%
Fig. 48
Tab. L
