4.14.1 Pression de gaz

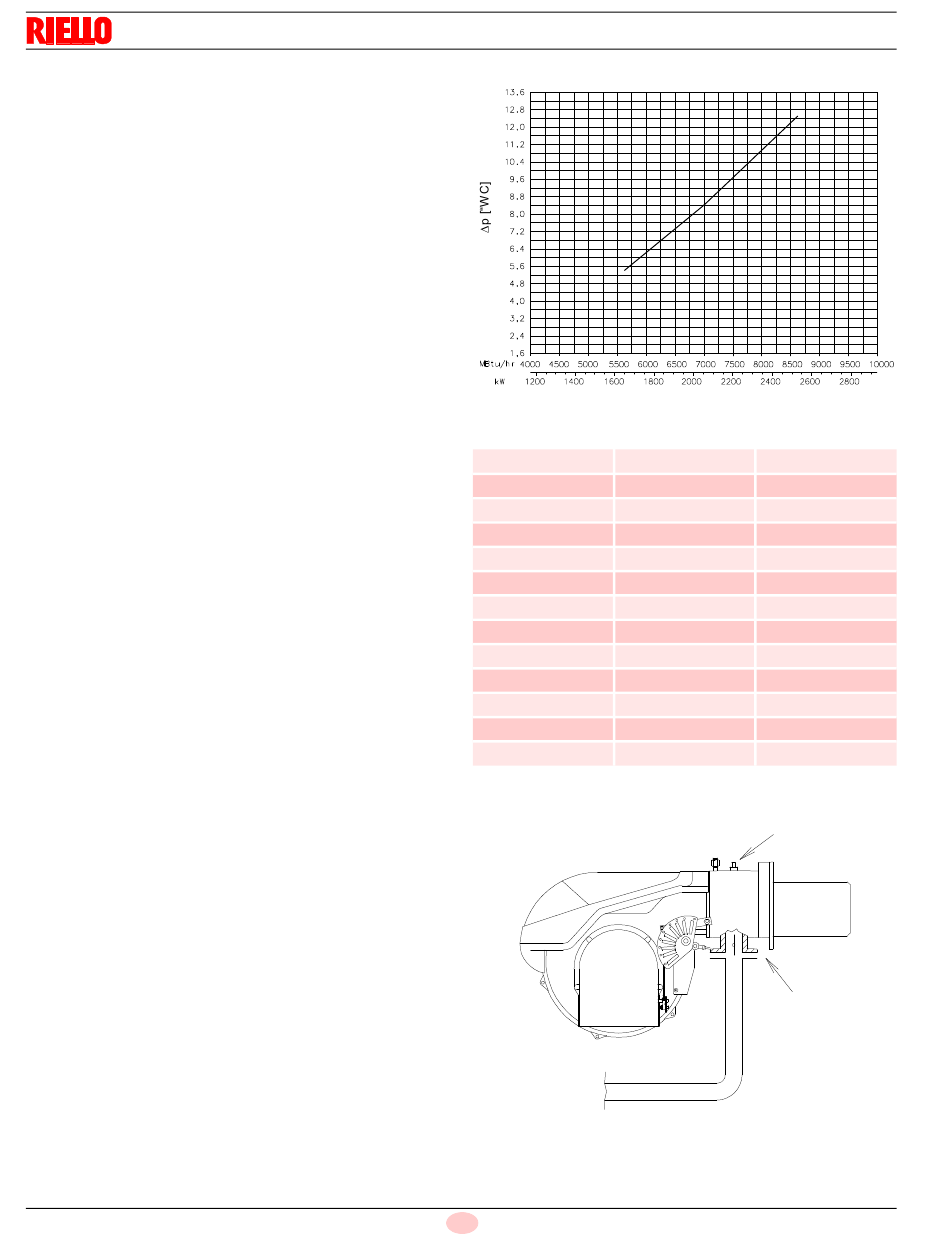

Les schémas à côté sont utilisés pour calculer la pression du col-
lecteur en considérant la pression de la chambre de combustion.
La pression de gaz du collecteur est mesurée sur la
prise 1) (Fig. 30) dans les conditions suivantes:
•
chambre de combustion à 0" CE,
•
brûleur fonctionnant en puissance maximale,
•
tête de combustion réglée comme indiqué dans le schéma
(Fig. 22).
Calculer la puissance maximale approximative du brûleur de la ma-
nière suivante:
–
soustraire la pression de la chambre de combustion de la pres-
sion de gaz mesurée à la prise 1)(Fig. 30),
–
trouver la valeur de pression la plus proche du résultat dans la
Fig. 29,
–
lire la puissance correspondante sur la gauche.
Exemple
•
Fonctionnement en puissance maximale
•
Gaz naturel
•
Pression du gaz à la prise 1)(Fig. 30)
•
Pression dans la chambre de combustion =
6,1 - 0,8
Une puissance maximale de 5400 MBtu/h, indiquée dans le sché-
ma, correspond à une pression de 5,3" CE.
Cette valeur n'est qu'une référence grossière, la puissance réelle
doit être mesurée à l'aide du compteur de gaz.
20085794
Installation
=
6,1" CE
0,8" CE
=
5,3" CE
(*) Ces valeurs concernent la vanne papillon à gaz.
26
F
Puissance du brûleur
p1 ("CE)
MBtu/hr
5646
5,4
5850
5,8
6000
6,1
6250
6,7
6500
7,2
6750
7,8
7000
8,4
7250
9,0
7500
9,6
7750
10,2
8000
10,9
8250
11,6
5646
5,4
20112844
Fig. 29
p2 ("CE)*
1,3
1,4
1,4
1,6
1,7
1,8
2,0
2,1
2,2
2,4
2,6
2,7
1,3
Tab. K
1
D2441
2
Fig. 30
