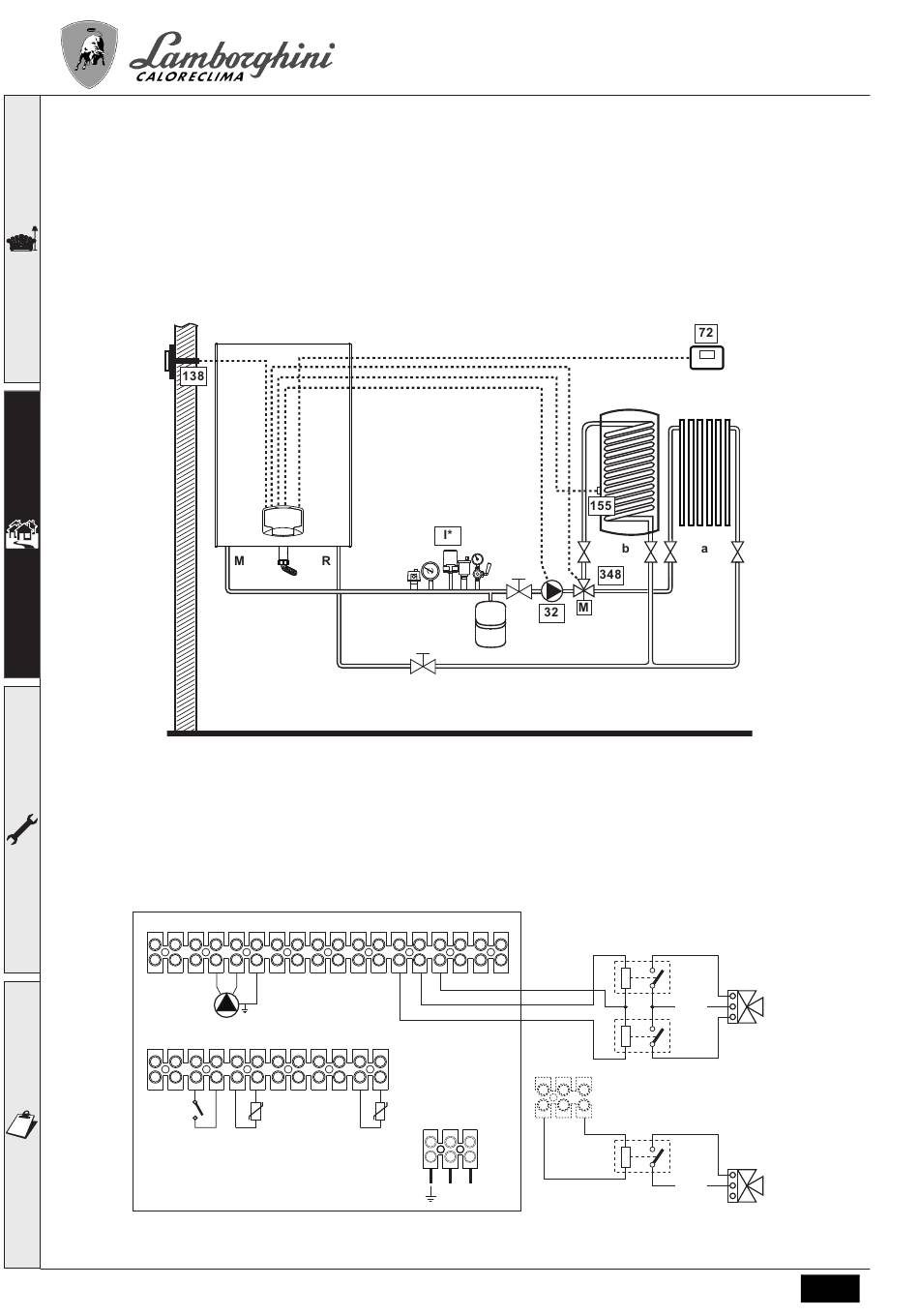

Un circuito de calefacción directo y un circuito de ACS con válvula desviadora (de 3 hilos)
- Esquema general
Utilice válvulas desviadoras de 3 hilos:
- FASE DE APERTURA 230 V
- FASE DE CIERRE 230 V
- NEUTRO
con tiempos de conmutación (de todo cerrado a todo abierto) no superiores a 90 s.
- Conexiones eléctricas
Una vez concluida la instalación, haga las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configure la centralita como se describe en el apartado correspondiente.
Para evitar daños en la tarjeta, se aconseja usar relés externos para pilotar
B
la válvula de 3 vías, como se indica en fig. 46.
1
2
3
4
5
32
19 20 21 22 23 24 25 26 27 28 29 30
72
100
6
7
8
9 10 11 12 13 14 15 16 17 18
N
A
C
138
155
cod. 3541Z071 - Rev 00 - 06/2022
fig. 45
B
N
13 14 15
A
B
N
L
fig. 46
TORO W
K1
DHW
L
N
348
CH
K2
K1
L
N
95
ES
