DIMENSIONS GÉNÉRALES

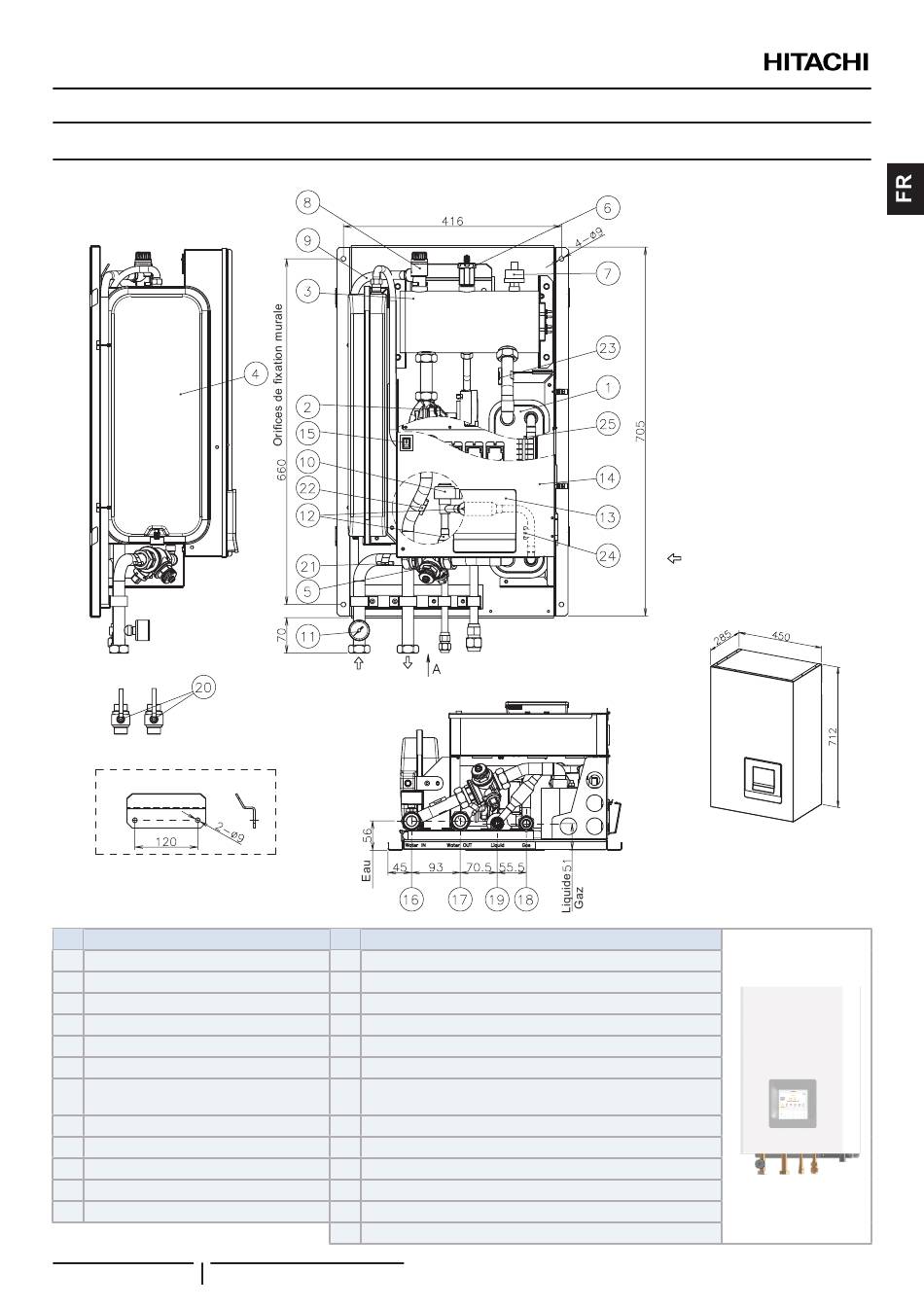

3.2 NOMENCLATURE DES PIÈCES ET DIMENSIONS
3.2.1 RWM-(2.0-3.0)R1E
Vue latérale
Dimensions de support mural
XEKS2012
N° Nom de la pièce
1 Échangeur thermique à plaques
2 Pompe à eau
3 Chauffe-eau électrique
4 Réservoir d'expansion 6 L
5 Filtre à eau
6 Purge d'air
7 Capteur de pression d'eau
8 Soupape de sûreté
9 Tuyau d'évacuation pour soupape de sûreté
10 Soupape de sécurité
11 Manomètre
12 Filtre de frigorigène (x2)
99 PMML0574 rev.0 - 09/2021
Vue de face
Vue de A
N° Nom de la pièce
13 Contrôleur de l'unité
14 Coffret électrique
15 Touche de fonctionnement de secours d'eau chaude sanitaire
16 Raccordement de tuyauterie d'arrivée de l'eau - G1" femelle
17 Raccordement de tuyauterie de sortie d'eau - G1" femelle
18 Raccordement de la tuyauterie de gaz frigorigène - ∅15,88 (5/8")
Raccordement de la tuyauterie de liquide frigorigène
19
2,0 CV : ∅6,35 (1/4") ; 2,5/3,0 CV : ∅9,52 (3/8")
20 Soupape d'arrêt (accessoire fourni)
21 Thermistance (tuyauterie d'arrivée de l'eau)
22 Thermistance (tuyauterie de sortie de l'eau)
23 Thermistance (PHEX sortie d'eau)
24 Thermistance (tuyauterie de liquide frigorigène)
25 Thermistance (tuyauterie de gaz frigorigène)
?
R E M A R Q U E
Direction du débit d'eau
Unités en mm
