INSTALLATION DES UNITÉS

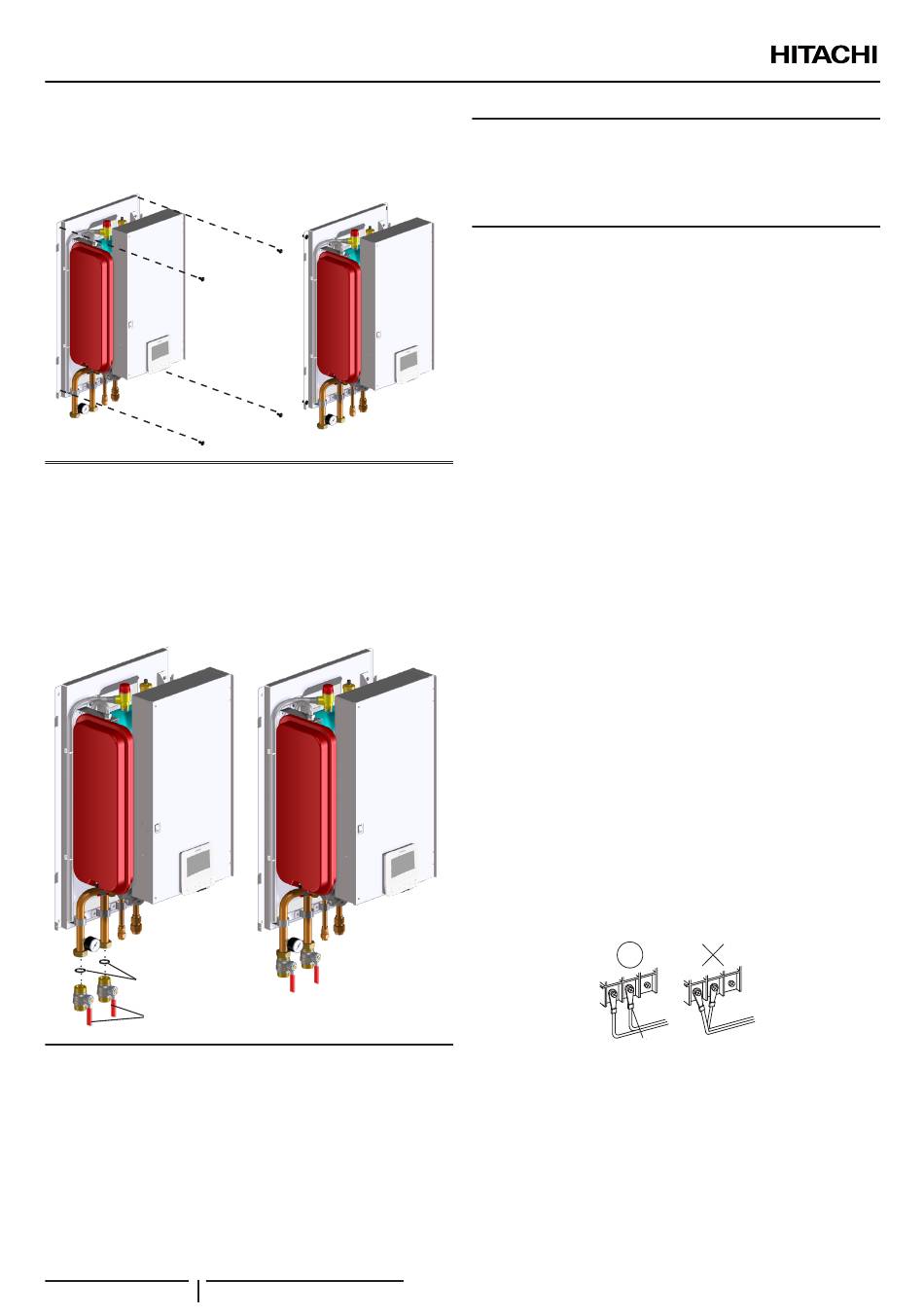

3 Fixez l'unité intérieure sur le côté inférieur au moyen des 4
vis que vous avez préalablement retiré lors de la procédure
de désemballage.

6.3.2 Connexion des tuyaux de chauffage

L'unité est fournie avec deux soupapes d'arrêt qui doivent être
connectées aux connexions de la tuyauterie d'arrivée/sortie de
l'eau. Grâce à ces soupapes d'arrêt, il est très facile de connecter
l'unité intérieure au système de chauffage en utilisant les joints
d'étanchéité fournis juste en dessous des soupapes (connexion
G 1" pour 2,0-3,0 CV ; connexion G1-1/4" pour 4,0-10,0 CV).
L'installation de chauffage peut alors continuer.
Joints
Soupapes d'arrêt

6.3.3 Connexion de ligne des condensats

Pour une bonne évacuation, raccordez le tuyau d'évacuation de
la soupape de sûreté au système d'évacuation général.
?
R E M A R Q U E
La soupape de sûreté s'active lorsque la pression d'eau atteint 3 bars.
Les connexions d'évacuation doivent être placées sur tous les points
faibles de l'installation afin de permettre une évacuation complète du
circuit durant la maintenance.
120
PMML0574 rev.0 - 09/2021

6.3.4 Connexion des tuyauteries frigorifiques

Réalisez le raccordement de la tuyauterie de frigorigène en
tenant compte des considérations données dans le CD-ROM
fourni avec l'unité.
6.3.5 Connexion du câblage de transmission et
d'alimentation

Consignes de sécurité
?
R E M A R Q U E
Vérifiez les exigences et recommandations dans le chapitre
de commande et électriques
».
!
D A N G E R
Ne raccordez pas la source d'alimentation à l'unité intérieure
avant de remplir en eau les circuits de chauffage (et, le cas
échéant les circuits d'ECS) et de vérifier la pression de l'eau
ainsi que l'absence totale de fuite d'eau.
Ne faites aucun réglage ni connexion si l'appareil n'est pas hors
tension (interrupteur principal sur OFF).
Quand vous utilisez plus d'une source d'alimentation, assurez-vous
qu'elles sont toutes éteintes avant de travailler sur l'unité intérieure.
Évitez tout contact entre le câblage et les tuyauteries frigorifiques,
les tuyaux d'eau, les bords de plaques et les composants
électriques à l'intérieur de l'unité afin d'éviter tout dégât, pouvant
provoquer une décharge électrique ou un court-circuit.
!
A T T E N T I O N
Utilisez un circuit d'alimentation dédié à l'unité intérieure. N'utilisez
pas de circuit d'alimentation partagé avec le groupe extérieur ou tout
autre équipement.
Assurez-vous que tous les organes de protection et câblages sont
correctement choisis, connectés, identifiés et fixés aux bornes
correspondantes de l'unité, tout particulièrement le câblage de protection
(terre) et d'alimentation, en tenant compte des normes et réglementations
locales et nationales. Veillez à établir une terre appropriée ; une terre
mal installée pourrait provoquer des décharges électriques.
Protégez l'unité intérieure contre les petits animaux (comme les
rongeurs) qui pourraient endommager le tuyau d'évacuation, les
câbles internes ou tout autre composant électrique, ce qui peut
provoquer une décharge électrique ou un court-circuit.
Maintenez un espace entre chaque borne de câblage et fixez une
douille d'étanchéité ou du ruban isolant comme illustré ci-dessous.
Ruban ou douille

Procédure de raccordement
Accédez au coffret électrique avant de réaliser les étapes suivantes :
1 En utilisant le câble approprié, raccordez le circuit
d'alimentation aux bornes correspondantes comme indiqué sur
l'étiquette de câblage et l'illustration ci-dessous. Raccordez les
câbles d'alimentation au bornier (TB1), et le câble de terre à la
vis de mise à la terre de la plaque du coffret électrique.
