TUYAUTERIE FRIGORIFIQUE ET D'EAU
4.4.3 Éléments optionnels hydrauliques
supplémentaires (pour ECS)

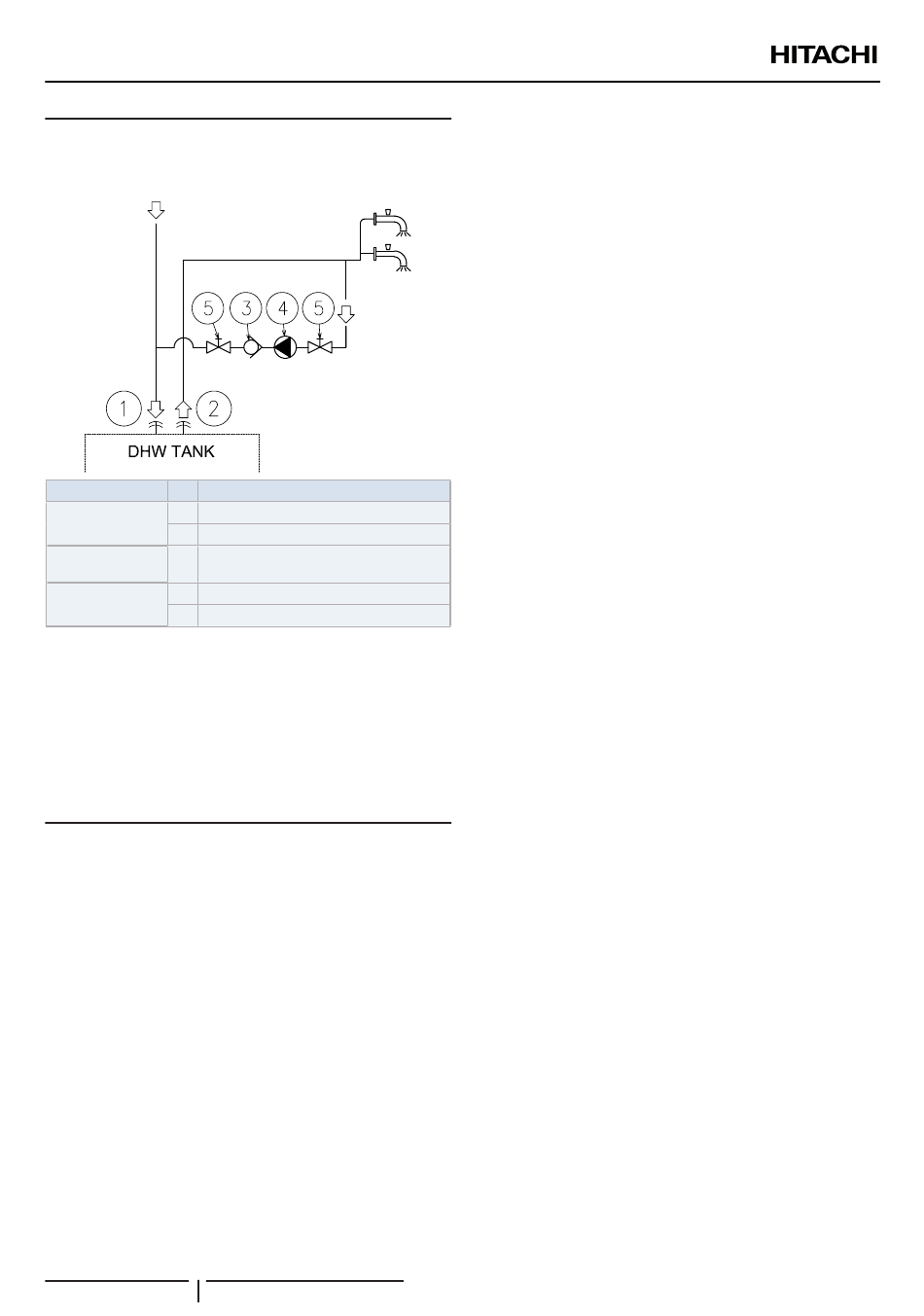

En cas de circuit de recirculation pour le circuit d'ECS :
Nature N°
1 Arrivée de l'eau (ECS)
Connexion des
tuyauteries
2
Sortie de l'eau (ECS)
Clapet anti-retour d'eau
Accessoires 3
(accessoire ATW-WCV-01)
4 Pompe à eau
Fournis sur site
5 Soupape d'arrêt
• 1 pompe de recirculation d'eau (fournie sur site) : cette
pompe à eau (3) aidera à correctement redistribuer l'eau
chaude à l'arrivée d'ECS.
• 1 clapet anti-retour d'eau (accessoire ATW-WCV-01) :
cet accessoire d'Hitachi (3) est connecté après la pompe de
recirculation d'eau (4) afin d'empêcher le retour d'eau.
• 2 soupapes d'arrêt (fournies sur site) (5) : une avant la
pompe de recirculation d'eau (4) et une autre après le clapet
anti-retour d'eau en accessoire (3).
4.4.4 Conditions et recommandations pour le
circuit hydraulique
• La longueur maximale de la tuyauterie dépend de la pression
maximale possible dans le tuyau de sortie de l'eau. Consultez
les courbes des pompes.
• L'unité intérieure est dotée d'une purge d'air (fournie) sur la
partie la plus haute de l'unité intérieure. Si cet emplacement
n'est pas le plus haut de l'installation d'eau, l'air risque d'être
retenu à l'intérieur des tuyaux, ce qui pourrait provoquer
une défaillance du système. Dans ce cas, des purges d'air
supplémentaires (fournies sur site) doivent être installées afin
de garantir que l'air n'entre pas dans le circuit d'eau.
• Pour le système de plancher chauffant, l'air doit être éliminé à
l'aide d'une pompe externe et d'un circuit ouvert pour éviter la
formation de poches d'air.
• Lorsque l'unité est débranchée durant les périodes d'arrêt et
que la température ambiante est très basse, il est possible
que l'eau dans les tuyaux et la pompe de circulation gèle et
endommage les tuyaux et la pompe à eau. Dans ces cas,
l'installateur doit s'assurer que la température de l'eau des
tuyaux ne descend pas sous le point de gel. Afin d'éviter cela,
l'unité dispose d'un mécanisme d'autoprotection qui doit être
106 PMML0574 rev.0 - 09/2021
Nom de la pièce
activé (voir chapitre sur les
manuel de maintenance).
• Vérifiez que la pompe à eau du circuit de chauffage
fonctionne dans la plage de fonctionnement de la pompe et
que le débit d'eau est supérieur au minimum de la pompe. Si
le débit d'eau est inférieur à 12 litres/minute pour une unité
4,0-10,0 CV (6 litres/minute pour une unité 2,0/2,5/3,0 CV),
l'alarme s'affichera sur l'unité.
• Il est fortement recommandé d'installer un filtre d'eau spécial
supplémentaire au chauffage (installation sur place), afin
d'éliminer les possibles restes de particules dus au brasage
qui ne peuvent pas être éliminés par le filtre d'eau de l'unité
intérieure.
• Lorsque vous sélectionnez un ballon pour le fonctionnement
ECS, veuillez tenir compte des points suivants :
La capacité de stockage du ballon doit pouvoir prendre
-
en charge la consommation quotidienne afin d'éviter la
stagnation d'eau.
- De l'eau douce doit circuler dans le circuit d'eau du ballon
d'ECS au moins une fois par jour pendant les cinq premiers
jours qui suivent l'installation. Par ailleurs, le système doit
être rincé avec de l'eau douce lorsqu'aucune consomma-
tion ECS n'est faite pendant de longues périodes.
Évitez les grandes longueurs de tuyauteries d'eau entre le
-
ballon et l'installation d'ECS afin de réduire les pertes de
chaleur.
Si la pression d'arrivée de l'eau froide sanitaire est
-
supérieure à la pression de conception de l'appareil
(6 bars), un réducteur de pression doit être utilisé pour
respecter une valeur nominale de 7 bars.
• Assurez-vous que l'installation satisfait aux réglementations
en vigueur en matière de connexion des tuyauteries et
des matériaux, de mesures d'hygiène, d'essais et en ce
qui concerne l'utilisation éventuelle nécessaire de certains
composants spécifiques, tels que des vannes de mélange
thermostatiques, des soupapes de dépassement de pression
différentielle, etc.
• La pression d'eau maximale est de 3 bars (pression d'ouver-
ture nominale de soupape de sûreté). Adaptez un dispositif de
réduction de pression approprié au circuit d'eau pour garantir
que la pression maximale NE soit PAS dépassée.
• Vérifiez que les tuyaux d'évacuation connectés à la soupape
de sûreté et à la purge d'air sont correctement acheminés afin
d'éviter que l'eau n'entre en contact avec les composants de
l'unité.
• Assurez-vous que tous les composants fournis sur site et
installés sur le circuit de tuyauterie peuvent supporter la
pression d'eau et la plage de température de l'eau établies
pour le fonctionnement de l'unité.
• Les unités YUTAKI sont conçues pour être utilisées
uniquement dans un circuit d'eau fermé.
• La pression d'air interne du réservoir d'expansion s'adaptera
au volume d'eau de l'installation finale (fournie avec 0,1 MPa
de pression d'air interne).
• Ne jamais ajouter aucun type de glycol au circuit d'eau.
• Les connexions d'évacuation doivent être placées sur tous
les points faibles de l'installation afin de permettre une
évacuation complète du circuit durant la maintenance.
du
« Fonctions optionnelles »
