CONTRÔLEUR D'UNITÉ

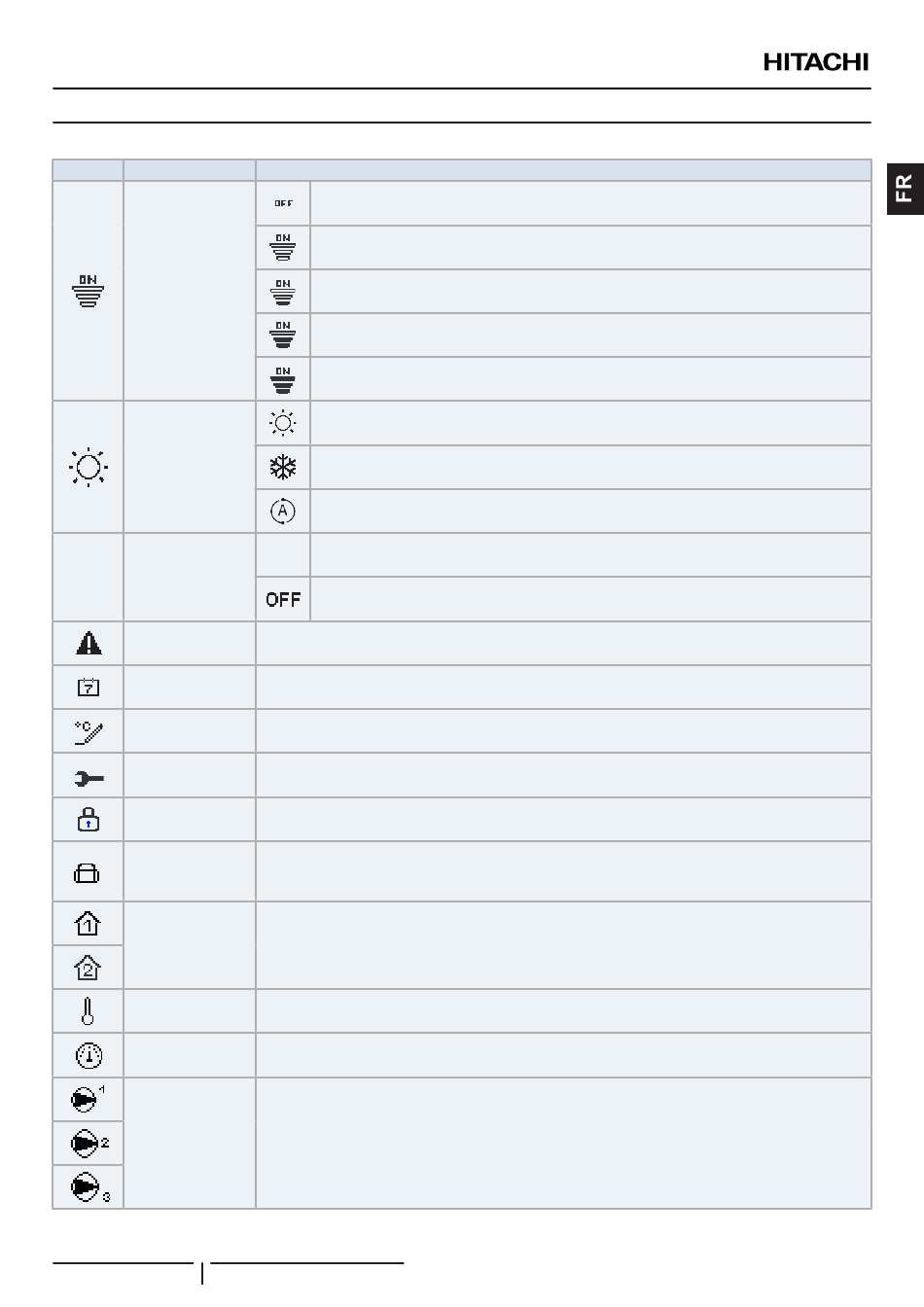

8.3 DESCRIPTION DES ICÔNES
Icône Nom
États des circuits
1, 2, d'ECS et de la
piscine
Mode
Réglage des
88
températures
Alarme
Programmateur
Dérogation
Mode Installateur
Verrouillage du menu
Vacances
Température
ambiante
Température
extérieure
Pression de l'eau
Pompe
127 PMML0574 rev.0 - 09/2021
Le circuit I ou II est en « Pas de demande »
Le circuit I ou II est en Thermo-OFF
Le circuit I ou II fonctionne entre 0 < X ≤ 33 % de la température souhaitée de sortie de l'eau
Le circuit I ou II fonctionne entre 33 < X ≤ 66% de la température souhaitée de sortie de l'eau
Le circuit I ou II fonctionne entre 66 < X ≤ 100% de la température souhaitée de sortie de l'eau
Chauffage
Refroidissement
Auto
Valeur Affiche la température de consigne du circuit 1, du circuit 2, de l'ECS et de la piscine
Le circuit 1, le circuit 2, l'ECS ou la piscine se désactivent au moyen d'une touche ou du
programmateur.
Alarme existante. Cette icône apparaît avec le code d'alarme
Programmateur hebdomadaire
Lorsqu'une dérogation provient du programmateur configuré
Informe que le contrôleur de l'utilisateur est connecté sur le mode installateur qui dispose de privilèges
particuliers
Apparaît lorsqu'un menu est verrouillé par une commande centrale. Cette icône apparaît en cas de perte de
la communication intérieure.
Lorsque certaines zones sont définies comme des vacances, elles ont leur propre icône de vacances sur leur
zone d'icônes.
L'icône de vacances est également affichée sur l'écran d'accueil.
La température ambiante du circuit 1 ou 2 est indiquée sur le côté droit de cette touche
La température extérieure est indiquée sur le côté droit de cette touche
La pression de l'eau est indiquée sur le côté droit de cette touche
Cette icône donne des informations sur le fonctionnement de la pompe.
Trois pompes sont disponibles sur le système. Chacune d'elle est numérotée et leur numéro s'affiche sous
l'icône de la pompe lorsqu'elle est en fonctionnement
Explication
