Installation électrique
Affectation des bornes de raccordement
4
Installation électrique
4.1
Affectation des bornes de raccordement
Stop !
ƒ
ƒ
L1
N
PE

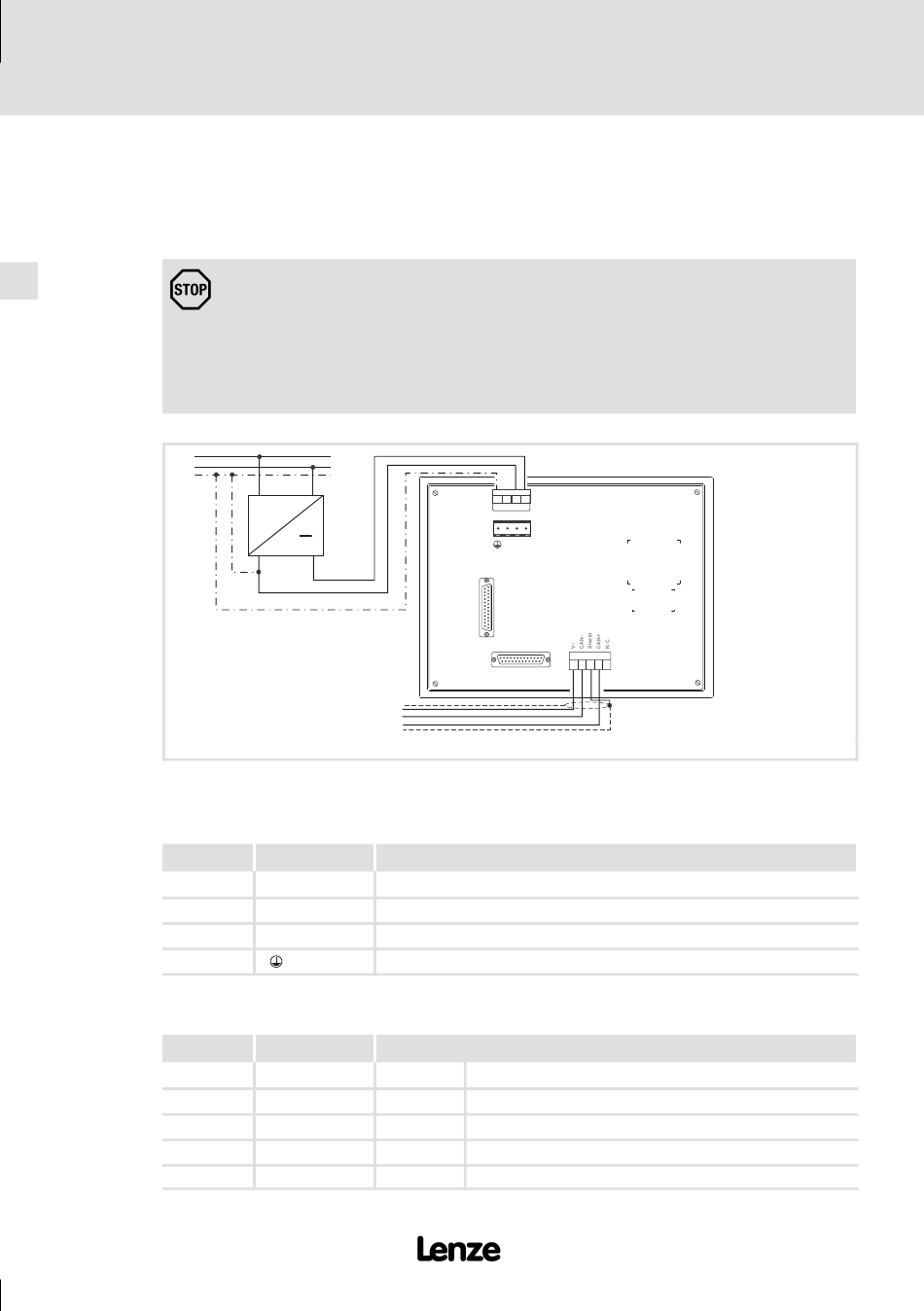

Fig.4-1
Affectation des bornes
Alimentation CC
Borne
1
2
3
4
Bus Système CAN
Borne
1
2
3
4
5
108
Endommagement des appareils connectés. Relier le conducteur PE
uniquement comme indiqué sur l'illustration !
Ne procéder au câblage de l'unité de commande qu'en absence de
tension !
~
+18...32VDC
CAN-GND
CAN-LO
CAN-HI
Désignation
Explication
DC +24 V
Tension d'alimentation (+18 V ... 32 V CC)
DC 0 V
GND tension d'alimentation, potentiel de référence
N.C.
Non connecté
Potentiel PE
Désignation
Explication
V-
GND
CAN-
LO
Shield
CAN+
HI
N.C.
3
1
4
2
INPUT VOLTAGE: 18-32 VDC 15 W
FUSE 1.25 A
4
3
2
1
-
+
N.C.
24VDC
LPT
MSP
1
2 3 4 5
Potentiel de référence
Bus Système LOW (BAS) (ligne de données)
Raccorder le blindage du câble Bus Système.
Bus Système HIGH (HAUT) (ligne de données)
Non connecté
h515_008
EDBPM-H515 DE/EN/FR 2.0
