BTL7-S5 _ _ (B)-M _ _ _ _ -A/B/CD/Y/Z(8)-NEX-S32/KA _ _
Trasduttore di posizione Micropulse - versione a barra
3
Struttura e funzione
BTL7-...-KA_ _
Ø max. 7
Versione D1
...-B-...
...-Z-...
10,2 mm
...-A-...
...-Y-...
...-B8-...
...-Z8-...
8 mm
...-A8-...
...-Y8-...
...-CD-... 12,7 mm

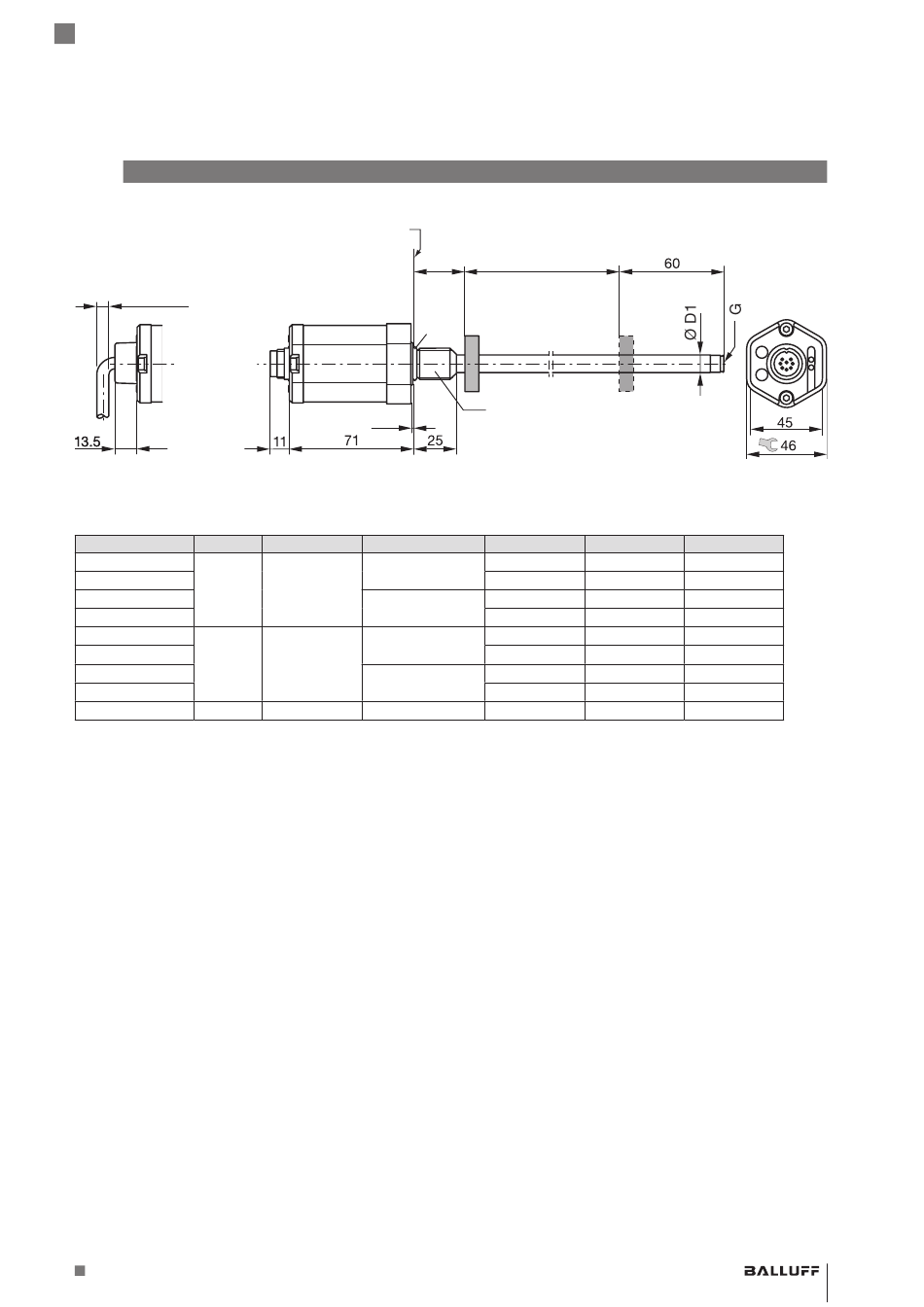

Fig. 3-1: Trasduttore di posizione BTL7-...-A//B/CD/Y/Z(8)-..., struttura e funzione
3.1 Struttura
Collegamento elettrico: il collegamento elettrico viene
eseguito tramite un cavo o un connettore a spina (vedere
Legenda codici di identificazione a pagina 24).
Corpo: corpo in alluminio nella quale si trovano i dispositivi
elettronici di analisi.
Filettatura di fissaggio: si raccomanda di montare
questo trasduttore di posizione sulla filettatura di fissaggio:
– BTL7-...-A/B: M18×1.5
– BTL7-...-Y/Z: 3/4"-16UNF
– BTL7-...-CD: M22×1.5
I trasduttori di posizione con Ø 10,2 mm e 12,7 mm
dispongono sull'estremità della barra di una filettatura
ulteriore di supporto in caso di grandi lunghezze nominali.
Datore di posizione: definisce la posizione da misurare
sulla guida d'onda. I datori di posizione sono disponibili in
varie tipologie costruttive e devono essere ordinati
separatamente (vedere Accessori a partire a pagina 22).
www.balluff.com
Superficie di appoggio
N
1)
BTL7-...-S32
O
A
G A
0,5 mm Ø 25 mm
M4×4/6
0
0,5 mm Ø 25 mm
-
0
M4×4/6 0,5 mm Ø 31 mm
Zona di smorzamento
Lunghezza nominale =
Campo di misura
2)
Datore di posizione
M
1) Campo non utilizzabile
2) Non compreso nella fornitura
M N
M18×1.5 30 −1 mm
3/4"-16UNF 2" −0.04"
M18×1.5 30 −1 mm
3/4"-16UNF 2" −0.04"
M18×1.5 30 −1 mm
3/4"-16UNF 2" −0.04"
M18×1.5 30 −1 mm
3/4"-16UNF 2" −0.04"
M22×1.5 30 −1 mm
Lunghezza nominale: definisce il campo di misura della
corsa/lunghezza disponibile. A seconda della versione del
trasduttore di posizione possono essere fornite barre con
lunghezza nominale da 25 mm a 5500 mm.
– Ø 10,2 mm: lunghezza nominale da 25 mm a
5500 mm
– Ø 8 mm: lunghezza nominale da 25 mm a 1016 mm
– Ø 12,7 mm: lunghezza nominale da 25 mm a
2000 mm
Zona di smorzamento: campo alla fine della barra non
utilizzabile a fini metrologici e che può essere oltrepassato.
Tipo di protezione
dall'accensione
"ec" e "tb"
1)
O
15,4×2,1
15,3×2,4
15,4×2,1
15,3×2,4
15,4×2,1
15,3×2,4
15,4×2,1
15,3×2,4
19,3×2,2
