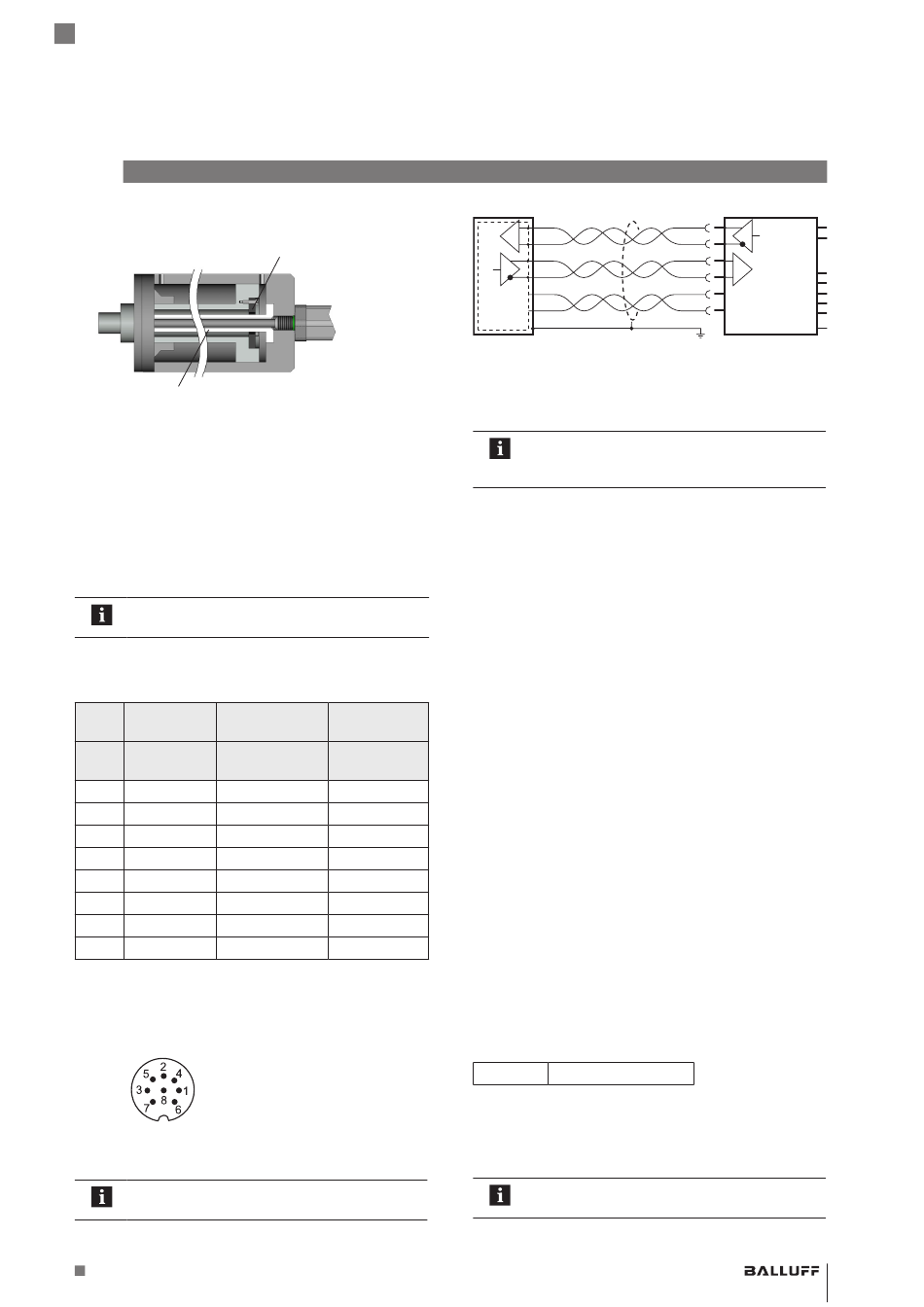

BTL7-S5 _ _ (B)-M _ _ _ _ -A/B/CD/Y/Z(8)-NEX-S32/KA _ _
Trasduttore di posizione Micropulse - versione a barra
4
Montaggio e collegamento (continua)
Tubo di supporto in materiale non magnetizzabile
Fig. 4-9: Esempio 2, il trasduttore di posizione viene montato con un
tubo di supporto
4.4

Collegamento elettrico

A seconda delle varianti di collegamento, il collegamento
elettrico viene eseguito fisso tramite cavo (BTL7-...-KA)
oppure tramite connettore a spina (BTL7-...-S32).
Per la piedinatura della relativa versione consultare la
tabella 4-2.
Osservare le informazioni per la schermatura e
la posa dei cavi.
4.4.1 Connettore S32/collegamento cavo KA_ _
BTL7 Standard BTL7 USB-
Pin Colore filo ...-S5_ _-...
...-S5_ _B-...
1 YE giallo +Clk
2 GY grigio +Data
3 PK rosa –Clk
4 RD rosso non utilizzato
5 GN verde –Data
6 BU blu GND
7 BN marrone 10...30 V
8 WH bianco non utilizzato
1) I fili non utilizzati possono essere collegati con GND lato controllo, ma
non con la schermatura.
2) Linea di comunicazione
Tab. 4-2: Piedinatura BTL7...-S32/KA_ _
Fig. 4-10: Piedinatura S32 (vista in pianta del connettore sul
trasduttore di posizione), connettore circolare M16 a 8 poli
Clk, Data e alimentazione sono intrecciati a
coppie (vedere figura 4-11).
www.balluff.com
Datore di posizione
(p. es. BTL-P-1028-15R)
Configurable
...-S510-...
...-S510B-...
+Clk
+Data
–Clk
1) La 2)
–Data
GND
10...30 V
1) Lb 2)
+Clk
–Clk
+Data
–Data
GND
+24 V
Fig. 4-11: Esempio di collegamento per BTL7-S...-KA_ _ 24 V DC
con analisi/comando
4.5

Schermatura e posa dei cavi

Messa a terra definita!
Il trasduttore di posizione e l'armadio elettrico
devono trovarsi sullo stesso potenziale di terra.
Schermatura
Per garantire la compatibilità elettromagnetica (CEM) è
necessario rispettare le seguenti avvertenze:
– Collegare il trasduttore di posizione e l'unità di controllo
con un cavo schermato.
Schermatura: maglia di singoli fili di rame, copertura
minima 85%.
– Versione con connettore: collegare la schermatura nel
connettore con il corpo del connettore sull'intera
superficie.
– Versione con cavo: sul lato del trasduttore di posizione
la schermatura del cavo è collegata con
l'alloggiamento.
Mettere a terra (collegare al conduttore di terra) la
schermatura del cavo lato comando.
Campi magnetici
Il sistema di misura della corsa è un sistema
magnetostrittivo. Mantenere una distanza sufficiente del
trasduttore di posizione e del cilindro sul quale è montato
dai campi magnetici esterni intensi .
Posa dei cavi
Non posare i cavi fra il trasduttore di posizione, il comando
e l'alimentazione elettrica in prossimità di linee ad alta
tensione (sono possibili interferenze induttive).
Posare il cavo senza tensione.
Raggio di curvatura con posa fissa
Il raggio di curvatura con posa fissa del cavo deve essere
almeno cinque volte il diametro del cavo.
Lunghezza dei cavi
BTL7-S... max. 500 m
1) Premessa: la struttura, la schermatura e la posa devono essere tali da
impedire l'influenza di campi di disturbo esterni. Sezione cavo necessaria
≥ 0,6 mm 2 o ≤ AWG19.
Tab. 4-3: Lunghezza cavo BTL7
Avvertenze sulla lunghezza della linea, vedere
Dati tecnici a pagina 21, figura 8-2.
Tipo di protezione
dall'accensione
"ec" e "tb"
YE
PK
GY
GN
BU
Analisi
BN
o
comando
1)
italiano 13
