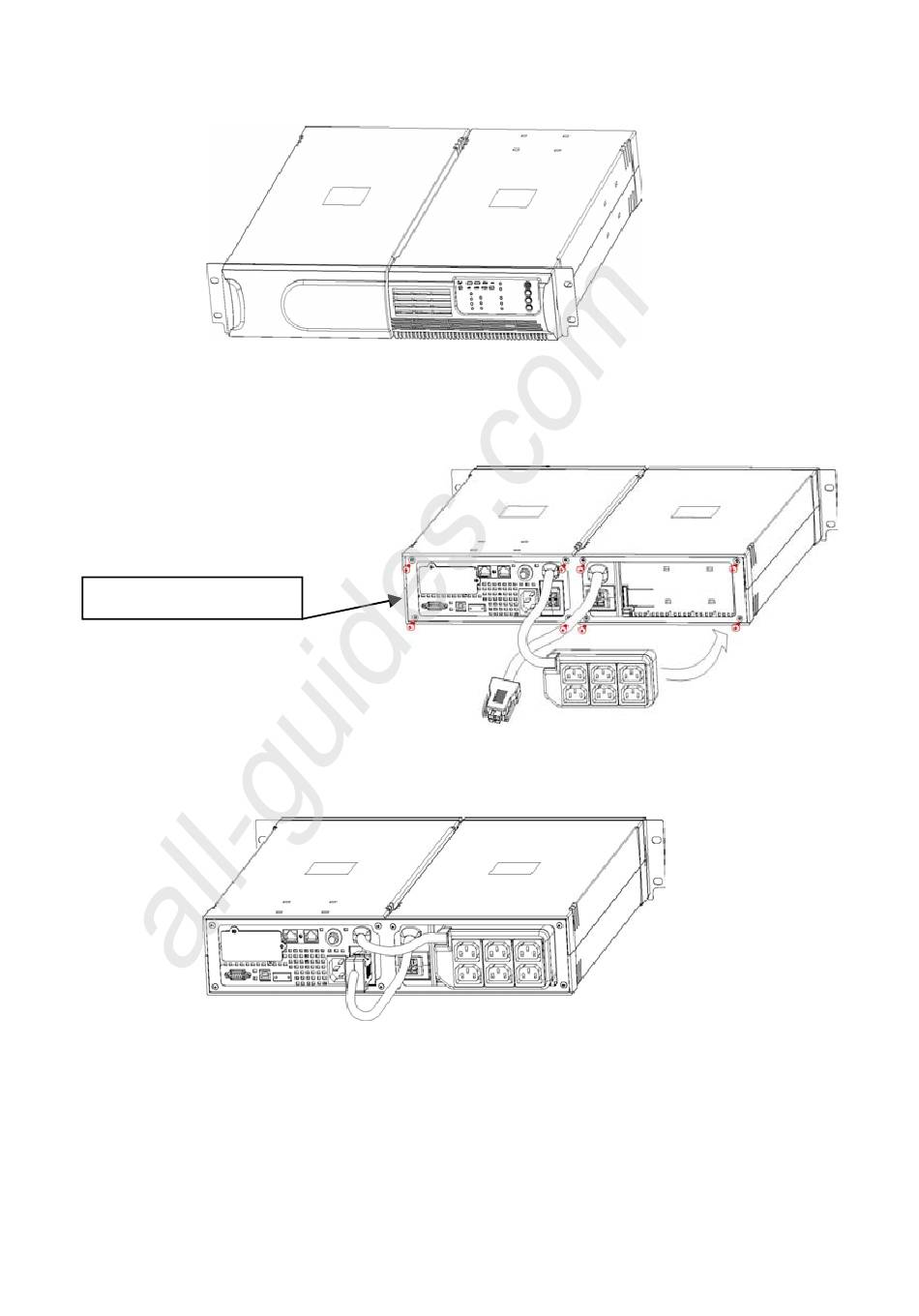

7. Remettre les vis sous les faces avants pour compléter le montage en façade de
l'ensemble.
8. Aligner la « plaque de fixation arrière » et fixer avec les vis fournies. Installer les
prises de sortie sur la face arrière du pack batterie, insérer le connecteur batterie.
Plaque de fixation arrière
9. Le montage de l'ensemble est terminé.
10. Visser les glissières fournies sur les montants dans la baie de brassage, y placer
l'ensemble « rack », visser le tout.
