INFOSEC UPS SYSTEM E3 Serie Notice D'utilisation page 49

4. Ajouter les deux « caches » plastiques pour masquer le plateau support. La
charge peut être connectée.

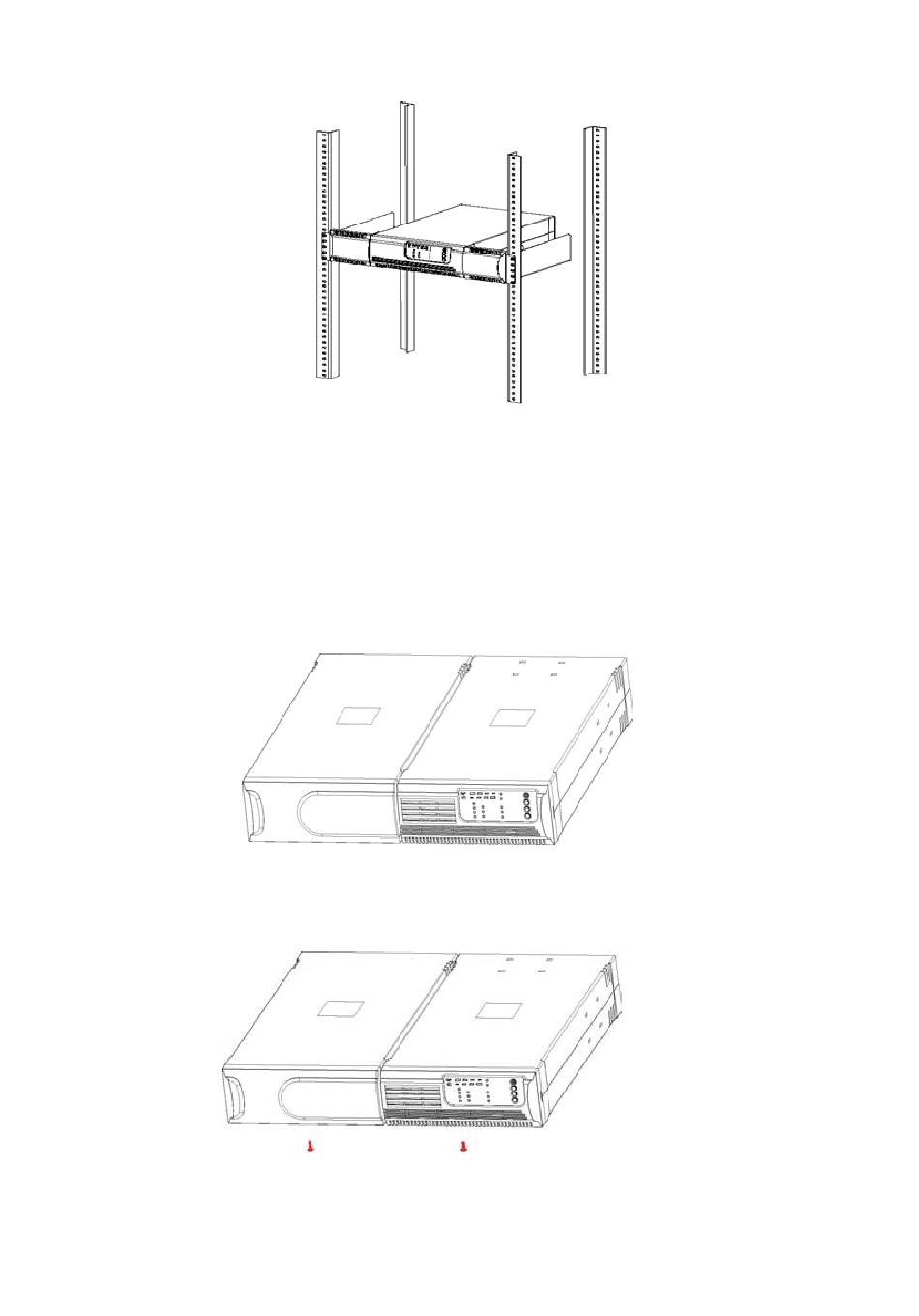

• Montage de l'onduleur et son pack batterie dans une baie 19"
1. Mettre l'onduleur et le pack batterie côte à côte sur une surface plane, face avant
dirigée vers vous.
2. Débrancher le cordon entre l'onduleur et le pack batterie.
3. Dévisser les vis en dessous des faces avants plastiques.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr - 09 05 04 205 12
All manuals and user guides at all-guides.com
3 3
E 1500 / E 2000VA
49
