6.1.2 벽 장착
제품을 벽에 설치할 수 있습니다.
고정 지지대(01)를 최종 설치 표면에 고정하십시오.
스크류들을 잠급니다.
M8 나사(05), 와셔 및 너트를 사용해 하우징 지지대
(03)를 고정 지지대(01)에 조립하십시오. 제품 최종
위치가 결정되면 M8 나사(05)를 완전히 조이고 M5
나사(08)를 고정하여 회전하지 않도록 합니다.
케이블을 하우징에 연결하는 작업은 어려울 수
있습니다. 선실드를 분해하여 하우징을 180° 회전시킬
수 있습니다. (6.2 선실드 장착, 페이지 17).

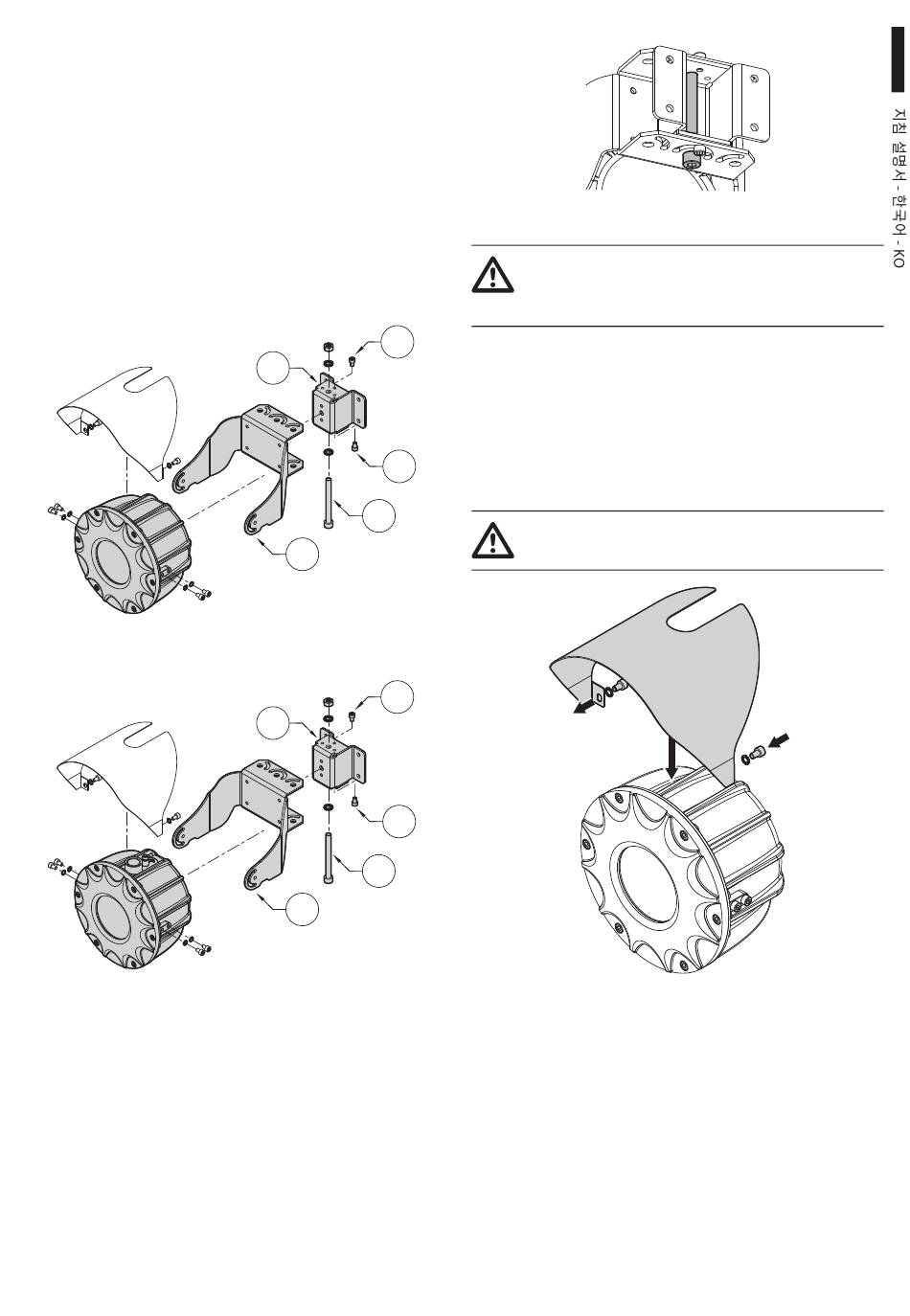

그림. 14 정상 위치에 있는 하우징.
그림. 15 뒤집힌 위치에 있는 하우징.
MNVCMMX_2223_KO
08
01
08
05
03
08
01
08
05
03
그림. 16 설치가 완료된 배면도.
고정동안 주의를 기울입니다. 조임 토크: M5
나사, 9Nm (±0.5Nm). M8 나사, 16.5Nm
(±0.5Nm).
6.2 선실드 장착
제품은 선실드가 이미 설치된 상태로 제공됩니다.
설치 또는 유지관리 요구에 따라 선실드를 분해할 수
있습니다. 선실드 나사를 풀어 제거하십시오.
하우징을 케이싱 지지대에 고정하기 전에 선실드를
다시 조립하십시오.
고정동안 주의를 기울입니다. 조임 토크: 6Nm
(±0.5Nm).
그림. 17
