Une fois terminé, il est possible d'effectuer un test d'étanchéité et de vide dans le système de tuyauterie et l'unité intérieure
(unité extérieure exclue, n'oubliez pas de garder les clapets à bille en position FERMÉE pendant ces étapes, sinon le
réfrigérant dans l'unité extérieure pourrait fuir).
6.5. Vérification de la tuyauterie de réfrigérant

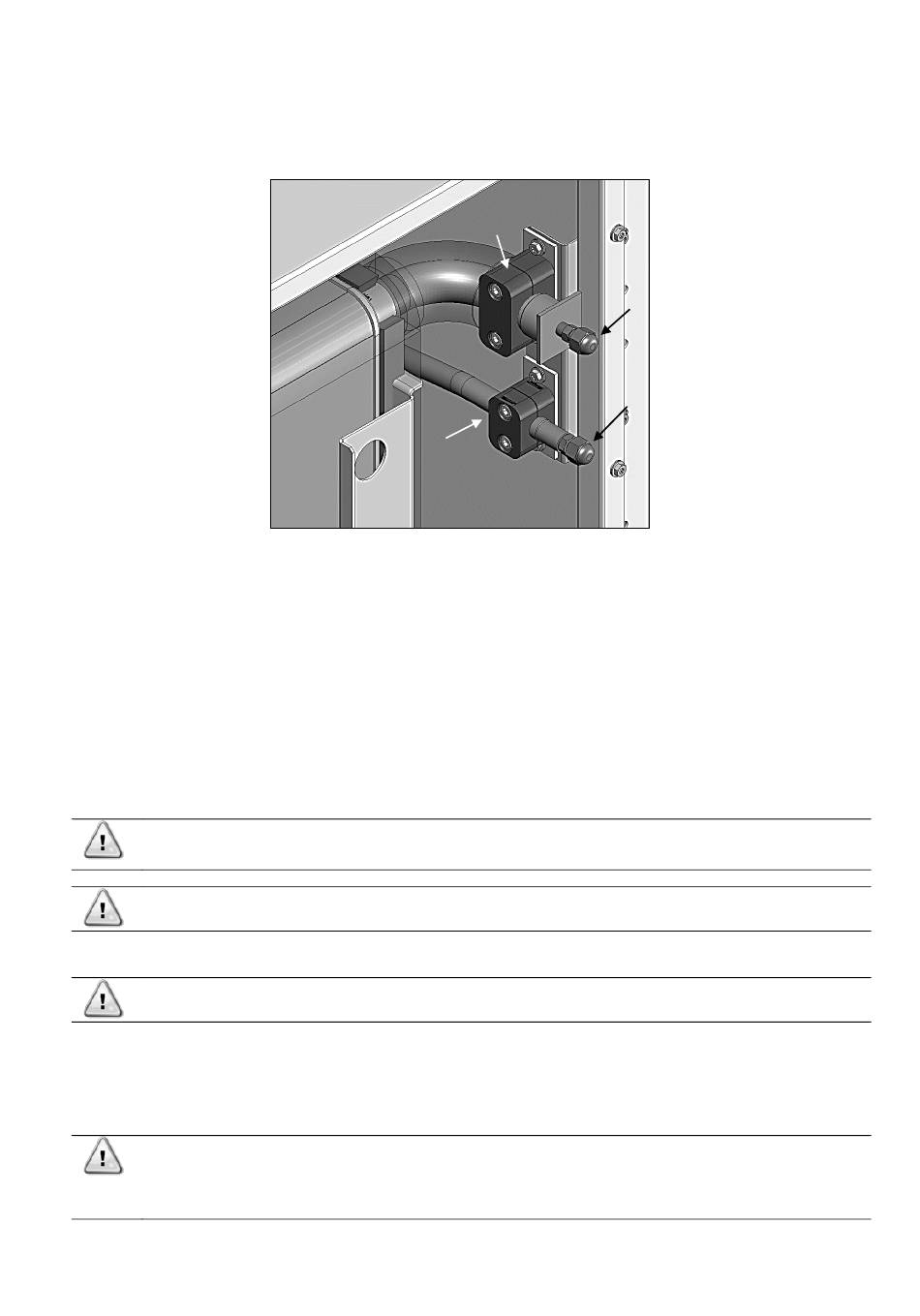

Assurez-vous que la tuyauterie de réfrigérant est raccordée entre l'unité extérieure et l'unité intérieure. Assurez-vous que
les clapets à bille sur l'unité extérieure sont en position FERMÉE. La tuyauterie de réfrigérant à vérifier concerne
uniquement l'unité intérieure et le système de tuyauterie.
Procédure type
Le contrôle de la tuyauterie de réfrigérant comprend généralement les étapes suivantes :
1. Vérification de l'absence de fuites dans le système de tuyauterie de réfrigérant.
2. Réalisation d'un séchage sous vide pour éliminer toute humidité, air ou azote de la tuyauterie de réfrigérant.
3. Isolation de la tuyauterie de réfrigérant
Utilisez une pompe à vide à 2 étages avec un clapet anti-retour qui peut évacuer à une pression
manométrique de -100,7 kPa (-1,007 bar) (5 Torr absolus). Veillez à ce que l'huile dans la pompe ne
circule pas en sens inverse dans le système lorsque la pompe ne fonctionne pas.
Utilisez cette pompe à vide exclusivement pour du R32. L'utilisation de la même pompe pour d'autres
réfrigérants peut endommager la pompe et l'unité.
6.5.1. Test d'étanchéité sous pression
Une fois que tous les tuyaux ont été raccordés, assurez-vous qu'il n'y a pas de fuite de gaz. Utilisez de
l'azote pour effectuer une détection de fuite de gaz.
Éliminez le vide en pressurisant avec de l'azote gazeux jusqu'à une pression manométrique maximale de 4,0 MPa
(40 bars). Ne réglez jamais la pression manométrique à un niveau supérieur à la pression maximale de fonctionnement
de l'unité, c'est-à-dire 4,0 MPa (40 bar).
6.5.2. Pour effectuer un séchage sous vide
Avant de commencer toute procédure de mise sous vide, il est nécessaire de s'assurer que la vanne
d'expansion dans l'unité intérieure est COMPLÈTEMENT OUVERTE. Sinon, il ne sera pas possible
d'effectuer une mise sous vide complète. La vanne d'expansion dans l'unité intérieure est celle qui est
utilisée pendant le fonctionnement en mode refroidissement. Utilisez un aimant spécial ou suivez la
procédure indiquée dans ce manuel pour ouvrir la vanne de détente.
1
1
2
2
D-EIMHP01505-22_00FR 37/59
