Par défaut, l'unité est réglée pour avoir une différence de température de l'eau de 2,5 K, ce qui lui permet de fonctionner
avec le volume minimal mentionné dans le tableau précédent. Toutefois, si un différentiel de température plus faible est
fixé, comme dans le cas des applications de refroidissement de processus où les fluctuations de température doivent être
évitées, un volume d'eau minimal plus important sera nécessaire.
Pour garantir le bon fonctionnement de l'unité lors de la modification de la valeur du réglage, le volume d'eau minimal doit
être corrigé. Si ce volume dépasse la plage autorisée dans l'unité, un vase d'expansion supplémentaire ou un réservoir
tampon doit être installé dans le réseau de canalisation.
Facteur de correction du volume d'eau minimal
Un facteur de correction du volume d'eau « a » est introduit sur la base de la différence de température de démarrage
« b », dont la fonction est :
Exemple :
Pour illustrer l'impact sur le système lors de la modification du paramètre, nous considérerons une unité dont le volume
d'eau minimum autorisé est 100 l. Supposons que le paramètre soit modifié de Delta T 2,5 K (par défaut) à 1,5 K. Le
facteur de correction à appliquer est �� =
unité de 21 kW, il suffit de multiplier le volume minimal par défaut par ce facteur de correction pour obtenir le nouveau
volume minimal, 167 l.
4.15. Limites pour le débit d'eau
Pour assurer le bon fonctionnement de l'unité, la valeur du débit d'eau dans l'évaporateur doit être comprise dans la plage
déclarée pour cette unité. Un débit d'eau inférieur à la valeur minimale indiquée dans le tableau suivant pourrait entraîner
des problèmes de gel, d'encrassement et de mauvais contrôle. Un débit de l'eau supérieur à la valeur maximaleindiquée
au Tableau 13 entraînera une perte de charge inacceptable et une érosion excessive des tuyaux, et vibrations qui peuvent
provoquer une cassure.
4.16. Étalonnage du vase d'expansion
La pression de démarrage du vase d'expansion dépend de la différence entre le niveau auquel l'unité est installée et le
point le plus haut du circuit d'eau, et se calcule comme suit :
•
Pi = Pression initiale
�� ∙ �� = 2.5

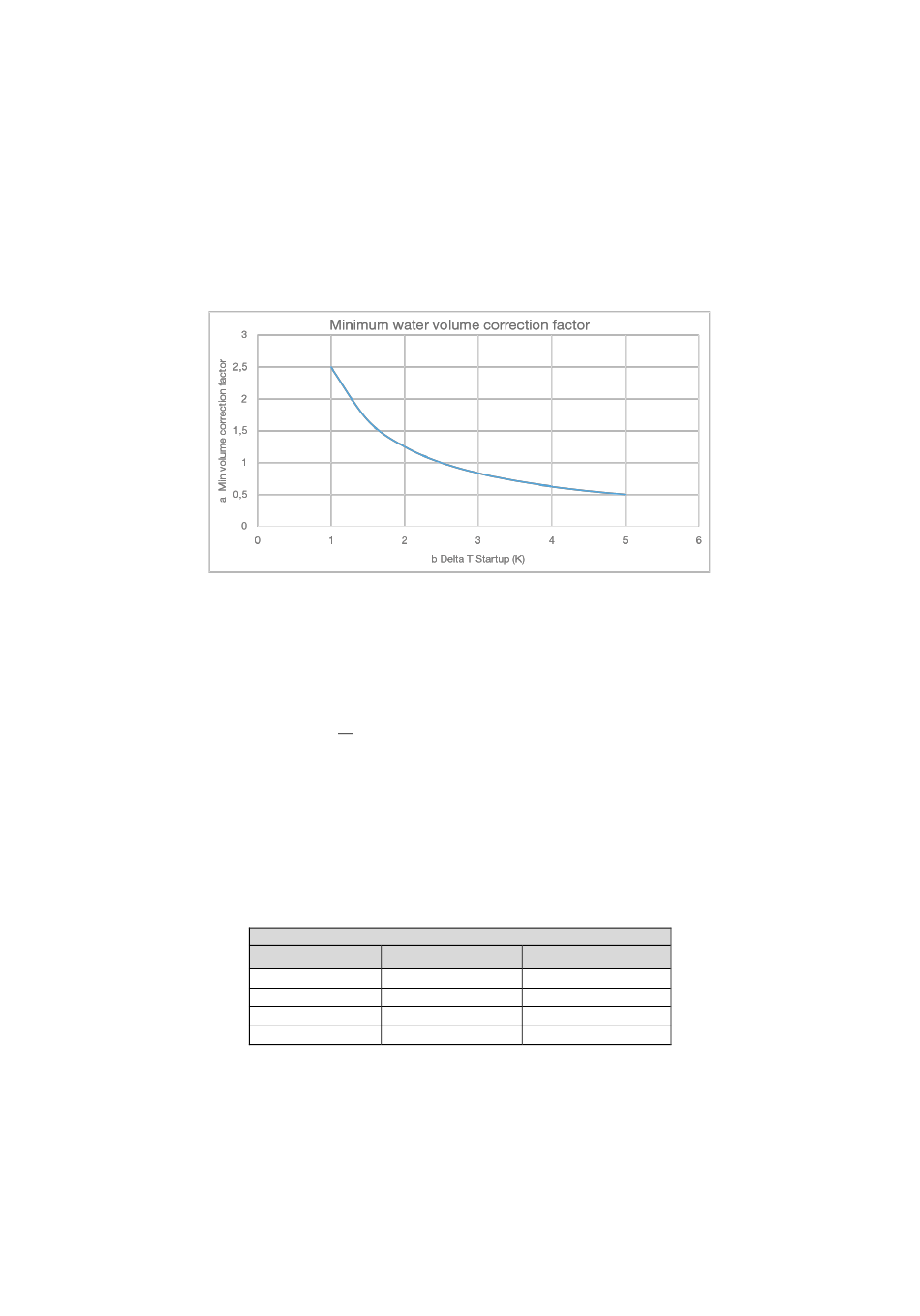

Figure 19 – Facteur de correction du volume d'eau minimal
2,5
= 1,67, ainsi, pour calculer la teneur minimale en eau du système pour une
1,5
Limites de débit par unité
MODÈLE Débit min [l/s]
EWYT021CZI-A1
EWYT032CZI-A1
EWYT040CZI-A1
EWYT064CZI-A2
Tableau 13 – Limites de fonctionnement
P =0,3+(H/10) (bar)
i
Débit max [l/s]
0,84 1,90
1,01 2,66
1,01 2,66
1,41 5,50
